модель 2016 года
- Модель Bolt
- Код модели BOLT (XVS95CGL)

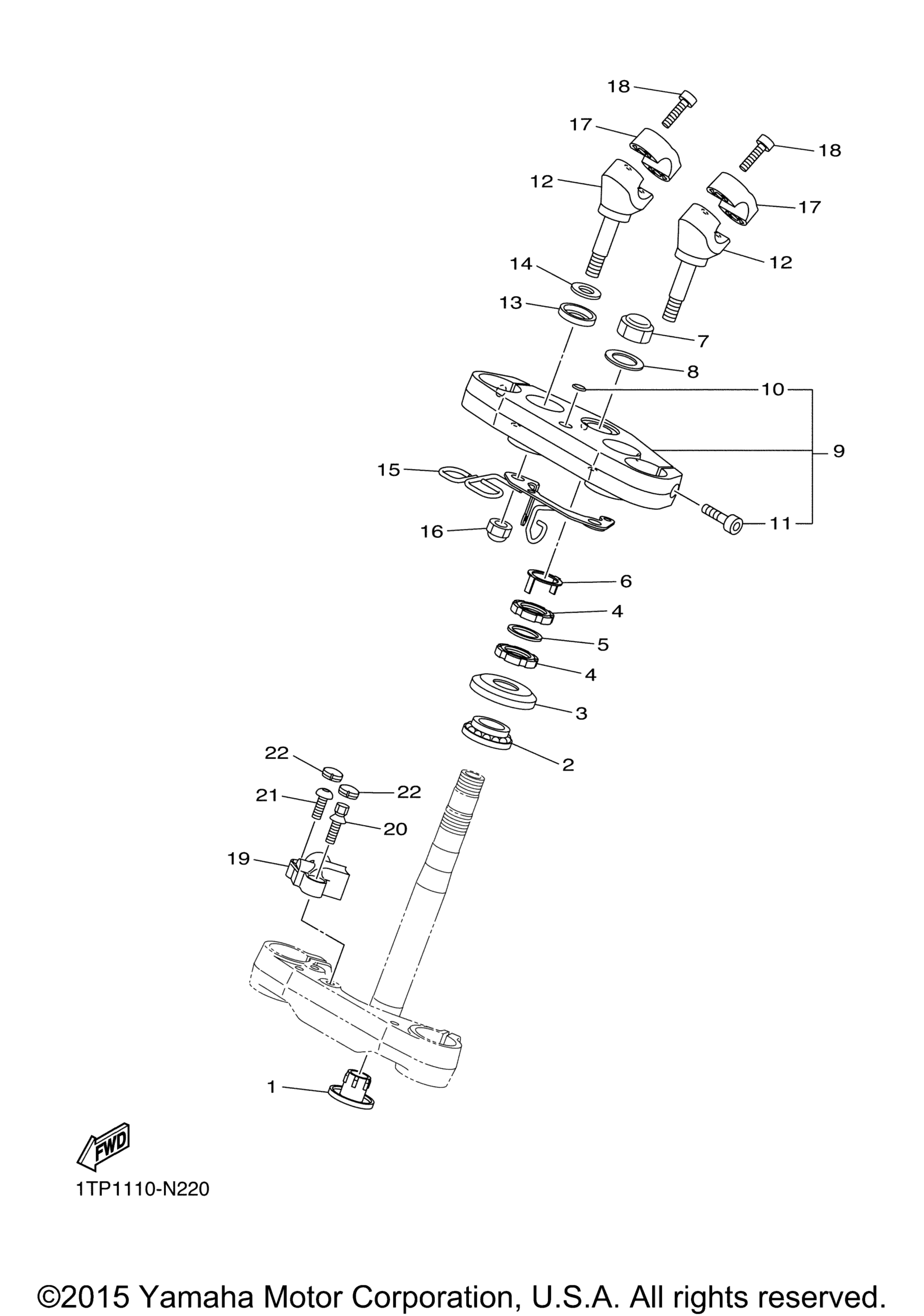

Схема рулевого управления для BOLT (XVS95CGL)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Under 1 art. 4KM-23123-01-00
По запросу
2
Bearing art. 93399-99931-00
от 5 500 ₽
Аналог
5 500 ₽
Требуется 1 шт.
3
Cover, Ball Race 2 art. 1W1-23416-00-00
По запросу
4
Nut art. 90179-25004-00
По запросу
5
Washer, Plate art. 90202-26142-00
По запросу
6
Washer, Special art. 26H-23418-01-00
По запросу
7
Nut, Crown art. 90176-22002-00
По запросу
8
Washer, Plate art. 90201-22018-00
По запросу
9
Crown, Handle art. 1TP-Y2343-00-00
По запросу
10
. .Tuning Fork Mark art. 14B-2836B-00-00
По запросу
11
. Bolt, Hexagon Socket Head art. 91314-08030-00
По запросу
12
Holder, Handle Lower art. 1TP-23442-00-00
По запросу
13
Прокладка амортизирующая Yandex art. 3DM-23445-00-00
По запросу
14
Washer, Plate art. 90201-14220-00
По запросу
15
Guide, Cable art. 1TP-23389-00-00
По запросу
16
Nut, Crown art. 90176-12052-00
По запросу
17
Holder, Handle Upper art. 1TP-23441-00-00
По запросу
18
Болт Yamaha art. 91314-08025-00
от 1 092 ₽
19
Steering Lock Assy art. 1TP-23408-00-00
По запросу
20
Bolt art. 90109-08196-00
По запросу
21
Screw art. 90149-08002-00
По запросу
22
Cap, Handle Lock art. 1TP-23484-00-00
По запросу
Другие схемы модели
Рулевое управление
