модель 2016 года
- Модель FZ-07
- Код модели FZ07 (FZ07GCS) CA

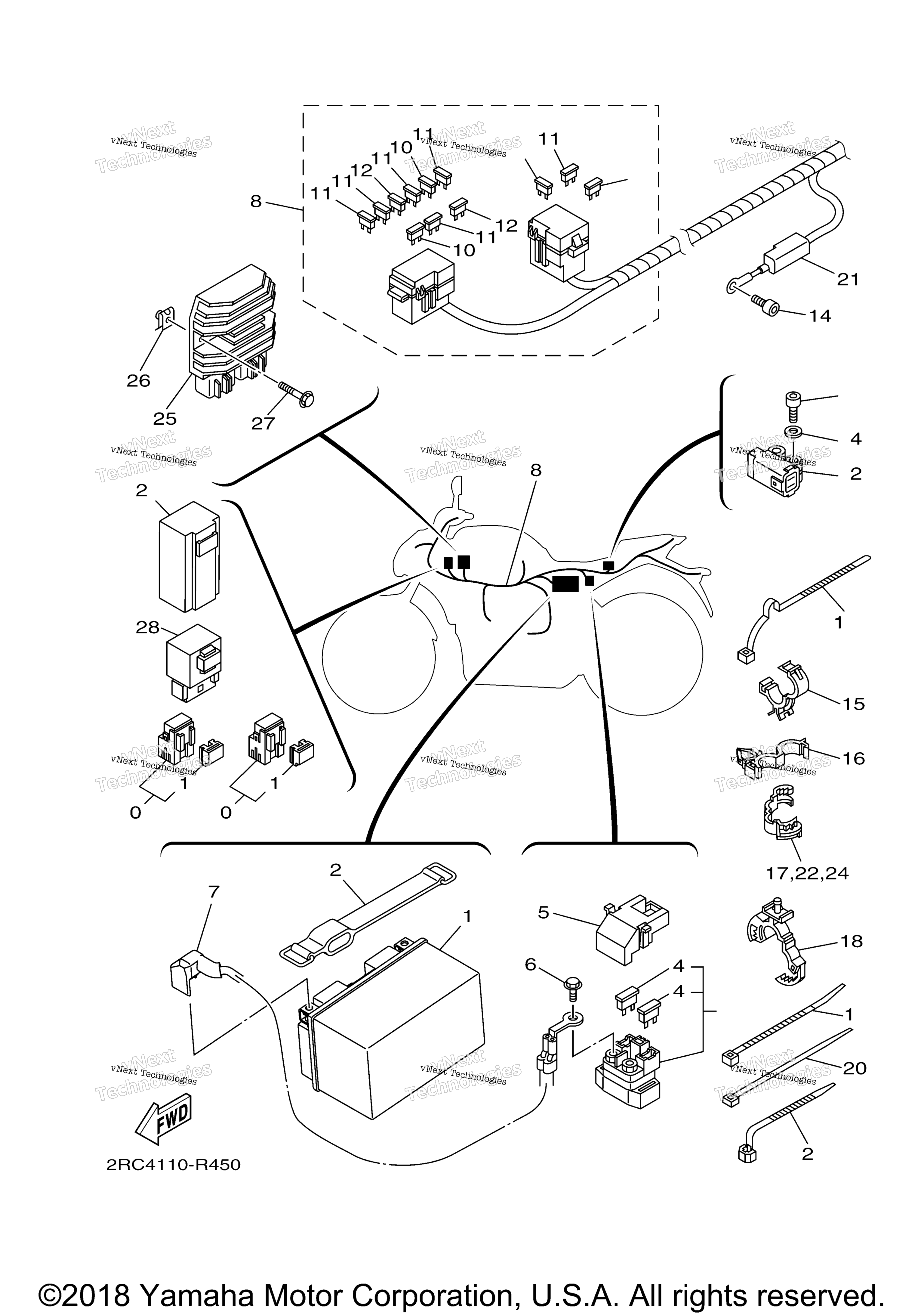

Схема электрооборудования 1 для FZ07 (FZ07GCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Yuasa Ytz10s) art. YTZ-10S00-00-00
По запросу
2
Band, Battery art. 1WS-82131-00-00
По запросу
3
Starter Relay Assy (Rc19-089B) art. 1XC-81940-00-00
По запросу
4
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
5
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
6
Болт Yamaha art. 95022-06008-00
от 168 ₽
7
Wire, Plus Lead art. 1WS-82115-01-00
По запросу
8
Wire Harness Assy art. 2RC-82590-01-00
По запросу
9
Предохранитель электрический 2А Yamaha art. 5JJ-82151-80-00
от 830 ₽
10
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
11
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
12
Предохранитель 15А art. 67F-82151-50-00
По запросу
13
Clamp art. 90464-07M40-00
По запросу
14
Bolt art. 91380-06012-00
По запросу
15
Clamp art. 90464-20191-00
По запросу
16
Clamp art. 90464-18007-00
По запросу
17
Clamp art. 90464-14010-00
По запросу
18
Clamp art. 90464-18011-00
По запросу
19
Band art. 1UA-82591-00-00
По запросу
20
Clamp art. 90464-65001-00
По запросу
21
Cover, Terminal art. 1WS-81916-00-00
По запросу
22
Clamp art. 90464-14010-00
По запросу
23
Зажим art. 90464-15195-00
По запросу
24
Clamp art. 90464-14010-00
По запросу
25
Rectifier & Regulator Assy art. 27D-81960-00-00
По запросу
26
Nut, Spring art. 90183-060A6-00
По запросу
27
Болт Yamaha art. 95022-06020-00
По запросу
28
Relay Assy (G8r-30Y-V5) art. 5VK-81950-52-00
По запросу
29
Cover 1 art. 1WS-8246B-00-00
По запросу
30
Relay Assy (1Tp-00) art. 1TP-81950-00-00
По запросу
31
. .Holder, Relay art. 5EA-81952-00-00
По запросу
32
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
33
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
34
Washer, Plate art. 90201-04030-00
По запросу
