модель 2016 года
- Модель FZ-07
- Код модели FZ07 (FZ07GCS) CA

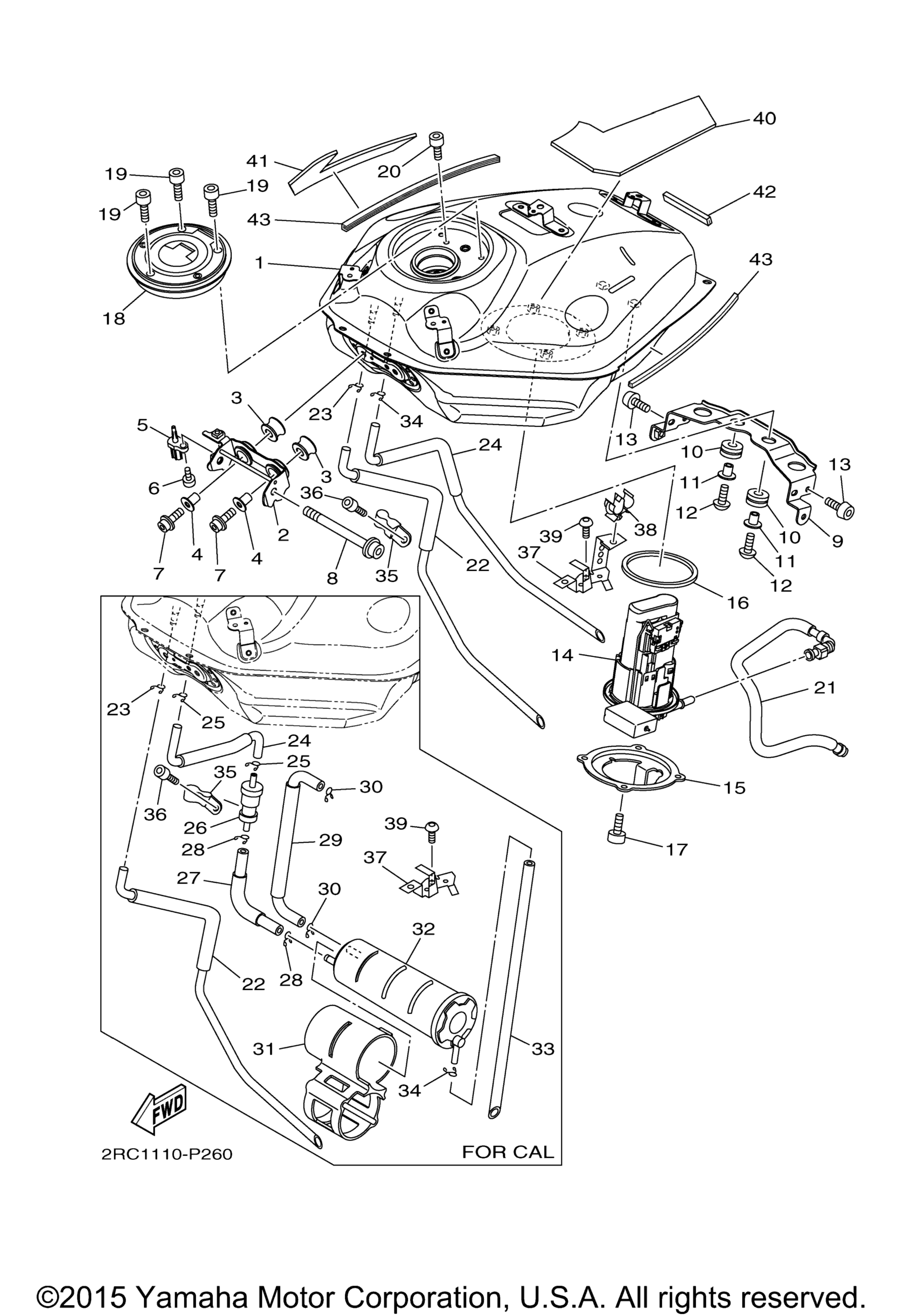

Схема топливного бака для FZ07 (FZ07GCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. 1WS-24110-01-00
По запросу
2
Bracket, Tank Fitting art. 1WS-2412Y-00-00
По запросу
3
.Grommet art. 3D7-24339-00-00
По запросу
4
Collar art. 90387-06136-00
По запросу
5
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
6
Болт Yamaha art. 98517-05012-00
По запросу
7
Болт Yamaha art. 90110-06172-00
По запросу
8
Bolt, Flange art. 95817-08100-00
По запросу
9
Bracket, Tank Fitting art. 1WS-2413Y-00-00
По запросу
10
Grommet art. 90480-16003-00
По запросу
11
Collar art. 90387-06287-00
По запросу
12
Bolt,Hex. Socket Button art. 90111-06084-00
По запросу
13
Болт Yamaha art. 92012-06012-00
По запросу
14
Fuel Pump Comp art. 1WS-13907-10-00
По запросу
15
Bracket, Fuel Pump art. 1WS-24491-01-00
По запросу
16
O-Ring art. 1RC-24486-00-00
По запросу
17
Болт Yamaha art. 91312-05010-00
от 630 ₽
18
Cap Assy art. 1WS-24602-00-00
По запросу
19
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
20
Bolt,Hex.Socket Head art. 91317-05010-00
По запросу
21
Pipe, Fuel 1 art. 1WS-13971-01-00
По запросу
22
Pipe, Overflow FOR CAL art. 2RC-24318-00-00
По запросу
22
Pipe, Overflow FOR U49 art. 1WS-24318-00-00
По запросу
23
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
24
Pipe 2 FOR U49 art. 1WS-24312-00-00
По запросу
24
Pipe 10 FOR CAL art. 2RC-24321-00-00
По запросу
25
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
26
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
27
Pipe 11 FOR CAL art. 2RC-24322-00-00
По запросу
28
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
29
Pipe 12 FOR CAL art. 2RC-24323-00-00
По запросу
30
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
31
Damper, Locating 2 FOR CAL art. 2RC-24182-00-00
По запросу
32
Canister Assy FOR CAL art. 2RC-24170-00-00
По запросу
33
Pipe 13 FOR CAL art. 2RC-24324-00-00
По запросу
34
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
35
Clamp 1 FOR U49 art. 1WS-24135-00-00
По запросу
35
Clamp 1 FOR CAL art. 2RC-24135-00-00
По запросу
36
Bolt, Button Head art. 92017-06010-00
По запросу
37
Bracket, Canistor FOR CAL art. 2RC-2419F-00-00
По запросу
37
Bracket, Canistor FOR U49 art. 1WS-2419F-00-00
По запросу
38
Clamp FOR U49 art. 90464-11007-00
По запросу
39
Bolt, Hex. Socket Button art. 90111-06119-00
По запросу
40
Damper, Plate 1 art. 1WS-2414H-00-00
По запросу
41
Damper, Plate 2 art. 1WS-2414J-00-00
По запросу
42
Damper, Plate art. 90520-02011-00
По запросу
43
Mold, Fuel Tank art. 3D7-24188-00-00
По запросу
