модель 2016 года
- Модель V-max
- Код модели VMAX (VMX17GCL) CA

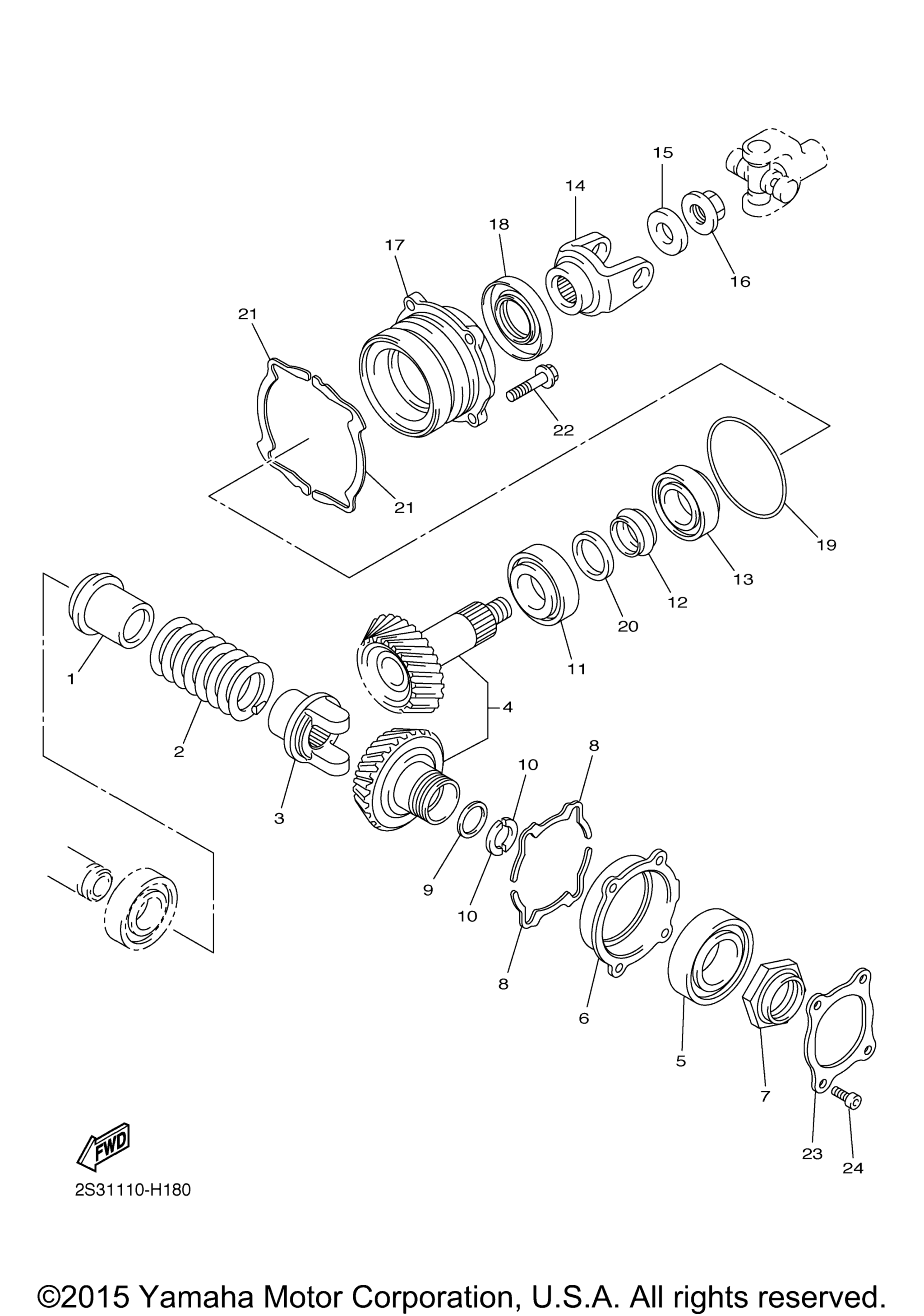

Схема средней передачи привода для VMAX (VMX17GCL) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Holder art. 2S3-17524-00-00
По запросу
2
Spring, Damper art. 2S3-17528-00-00
По запросу
3
Cam, Driven art. 2S3-17527-00-00
По запросу
4
Middle Gear Comp art. 2S3-Y1754-00-00
По запросу
5
Bearing art. 93306-20903-00
По запросу
6
Housing, Bearing 1 art. 2S3-15163-00-00
По запросу
7
Nut art. 90179-44001-00
По запросу
8
Shim, Pinion UR (T0.15) art. 2S3-17531-10-00
По запросу
8
Shim, Pinion UR (T0.1) art. 2S3-17531-00-00
По запросу
8
Shim, Pinion UR (T0.2) art. 2S3-17531-20-00
По запросу
8
Shim, Pinion UR (T0.3) art. 2S3-17531-30-00
По запросу
8
Shim, Pinion UR (T0.4) art. 2S3-17531-40-00
По запросу
8
Shim, Pinion UR (T0.5) art. 2S3-17531-50-00
По запросу
9
Washer, Plate art. 90201-27014-00
По запросу
10
Washer, Thrust art. 2S3-17529-00-00
По запросу
11
Bearing art. 93332-000A1-00
По запросу
12
Spacer, Expansion art. 2S3-17571-00-00
По запросу
13
Bearing art. 93332-000A0-00
По запросу
14
Yoke, Joint art. 2S3-17556-01-00
По запросу
15
.Washer, Conical Spring art. 90208-22004-00
По запросу
16
.Nut art. 90179-20015-00
По запросу
17
Housing, Bearing art. 2S3-17551-00-00
По запросу
18
Oil Seal art. 93102-45009-00
По запросу
19
O-Ring art. 93210-94001-00
По запросу
20
Washer, Plate art. 90201-35014-00
По запросу
21
Shim, Thrust UR (T0.4) art. 2S3-17537-40-00
По запросу
21
Shim, Thrust UR (T0.5) art. 2S3-17537-50-00
По запросу
21
Shim, Thrust UR (T0.3) art. 2S3-17537-30-00
По запросу
21
Shim, Thrust UR (T0.2) art. 2S3-17537-20-00
По запросу
21
Shim, Thrust UR (T0.1) art. 2S3-17537-00-00
По запросу
21
Shim, Thrust UR (T0.15) art. 2S3-17537-10-00
По запросу
22
Bolt, Flange art. 95817-08035-00
По запросу
23
Plate art. 2S3-17446-00-00
По запросу
24
Bolt, Hexagon Socket Head art. 91317-08025-00
По запросу
