модель 2016 года
- Модель V-max
- Код модели VMAX (VMX17GCL) CA

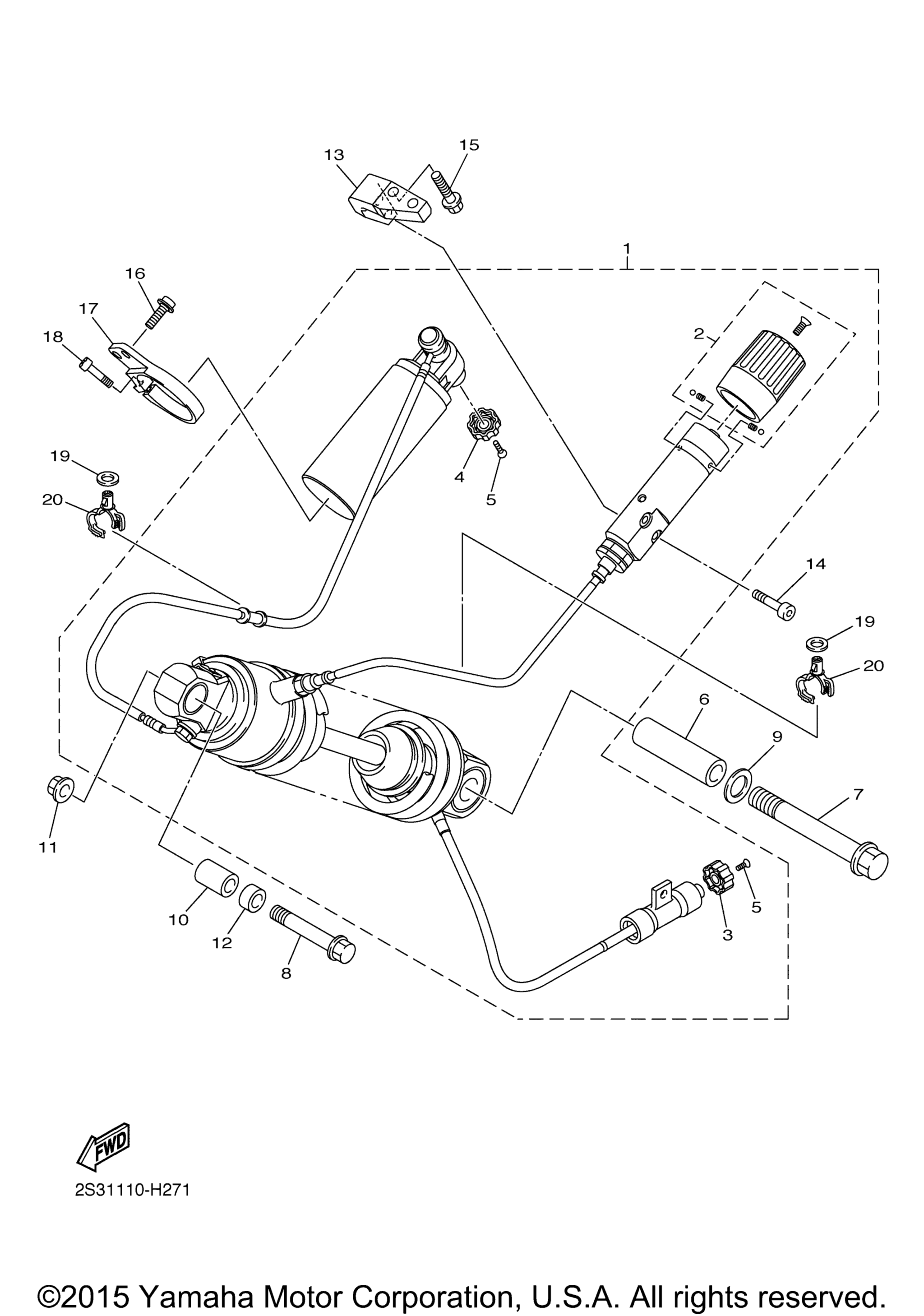

Схема задней подвески для VMAX (VMX17GCL) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Shock Absorber Assy, Rear art. 2S3-22210-00-00
По запросу
2
. .Repair Kit art. 2S3-28130-09-00
По запросу
3
. ..Knob (Ten) art. 5JW-2319W-00-00
По запросу
4
. .Knob (Comp) art. 5EA-22464-00-00
По запросу
5
. .Screw, Oval Head art. 98680-03008-00
По запросу
6
Collar art. 90387-14013-00
По запросу
7
Bolt, Flange art. 90105-14006-00
По запросу
8
Bolt, Flange art. 90105-10402-00
По запросу
9
Шайба поворотного кулака Yamaha art. 90201-16022-00
По запросу
10
Collar art. 90387-1012A-00
По запросу
11
Гайка Yamaha art. 95607-10200-00
от 420 ₽
12
Bush, Solid art. 90380-10005-00
По запросу
13
Bracket art. 2S3-27332-00-00
По запросу
14
Bolt, Hexagon Socket Head art. 91314-05025-00
По запросу
15
Bolt, Flange art. 90105-06148-00
По запросу
16
Bolt, Hexagon Socket Head art. 90110-06387-00
По запросу
17
Brkt art. 2S3-27333-00-00
По запросу
18
Bolt, Hexagon Socket Head art. 91314-05020-00
По запросу
19
Washer, Plate art. 90201-06105-00
По запросу
20
Хомут Yamaha art. 90464-18002-00
от 987 ₽
