модель 2016 года
- Модель V-max
- Код модели VMAX (VMX17GL)

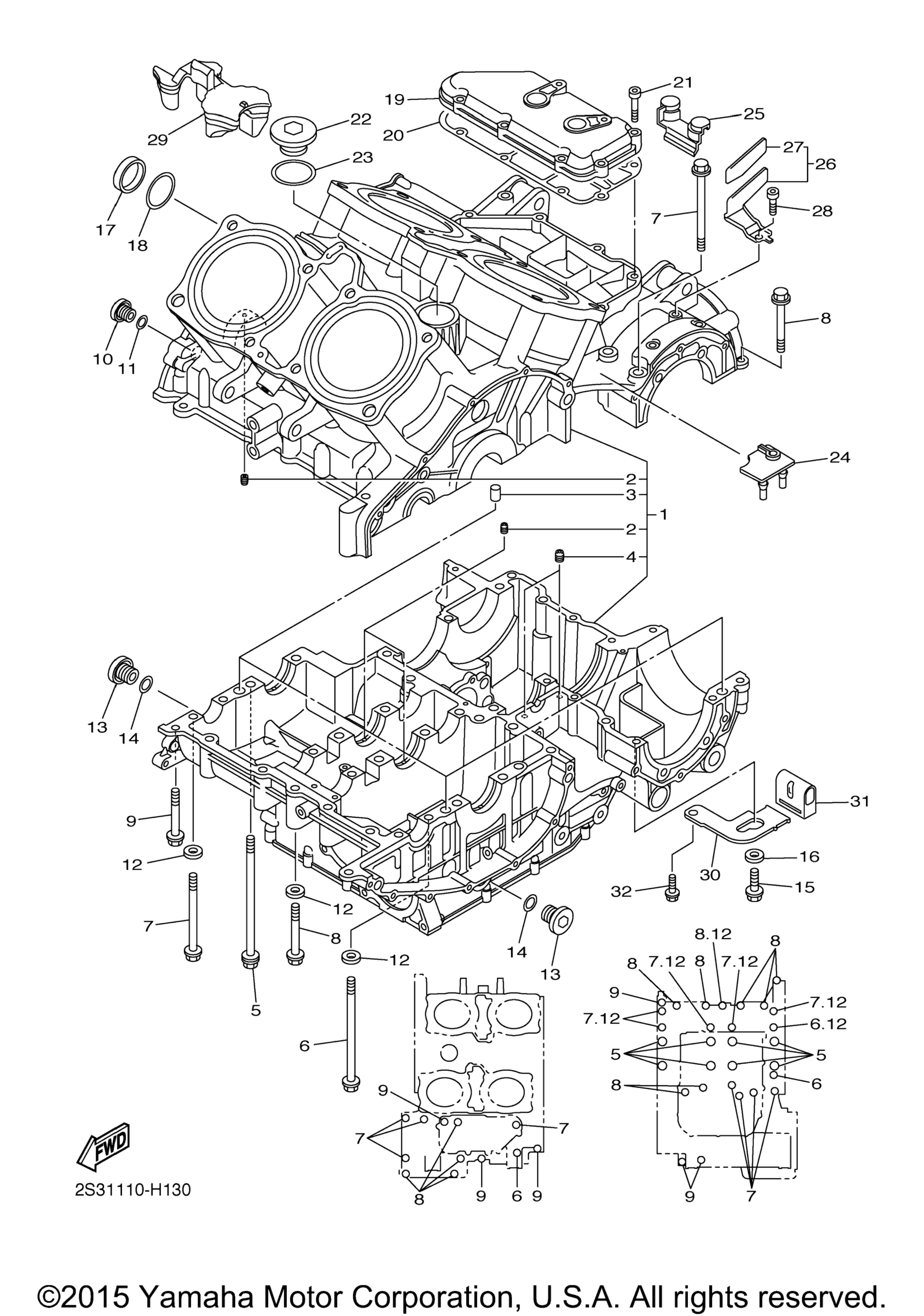

Схема картера для VMAX (VMX17GL)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 2S3-15100-11-00
По запросу
2
. .Nozzle 1 art. 4KM-13572-01-00
По запросу
3
Палец Yamaha art. 99530-10114-00
По запросу
4
. .Nozzle 2 art. 2S3-15148-00-00
По запросу
5
Bolt, With Washer art. 90119-10035-00
По запросу
6
Bolt, Flange art. 95814-08110-00
По запросу
7
Bolt, Flange art. 95812-08090-00
По запросу
8
Болт с фланцем Yamaha art. 95814-08065-00
от 630 ₽
9
Болт Yamaha art. 95812-06065-00
от 788 ₽
10
Пробка контрольно-заливная Yamaha art. 90340-14011-00
По запросу
11
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
12
Шайба Yamaha art. 90201-08649-00
от 788 ₽
13
Plug art. 4H7-15189-00-00
По запросу
14
O-Ring art. 93210-20802-00
По запросу
15
Bolt, Flange art. 95022-08016-00
По запросу
16
Gasket art. 90430-08119-00
от 578 ₽
17
Pipe, Water art. 2S3-12564-00-00
По запросу
18
O-Ring art. 93210-34633-00
По запросу
19
Cover art. 2S3-15413-00-00
По запросу
20
Gasket, 2 art. 2S3-15463-00-00
По запросу
21
Болт Yamaha art. 91317-06025-00
от 368 ₽
22
Plug, Straight Screw art. 90340-36003-00
По запросу
23
O-Ring art. 93210-35001-00
По запросу
24
Cover, Oil Pump art. 2S3-15416-00-00
По запросу
25
Grommet art. 2S3-15486-00-00
По запросу
26
Clamp art. 2S3-81328-00-00
По запросу
27
. .Seat, 6 art. 2S3-1471P-00-00
По запросу
28
Болт Yamaha art. 91317-06016-00
По запросу
29
Cover, Chain Case 2 art. 2S3-15428-00-00
По запросу
30
Plate art. 2S3-21329-00-00
По запросу
31
Damper art. 2S3-2139X-00-00
По запросу
32
Bolt, Flange art. 95812-06014-00
По запросу
