модель 2016 года
- Модель V-max
- Код модели VMAX (VMX17GL)

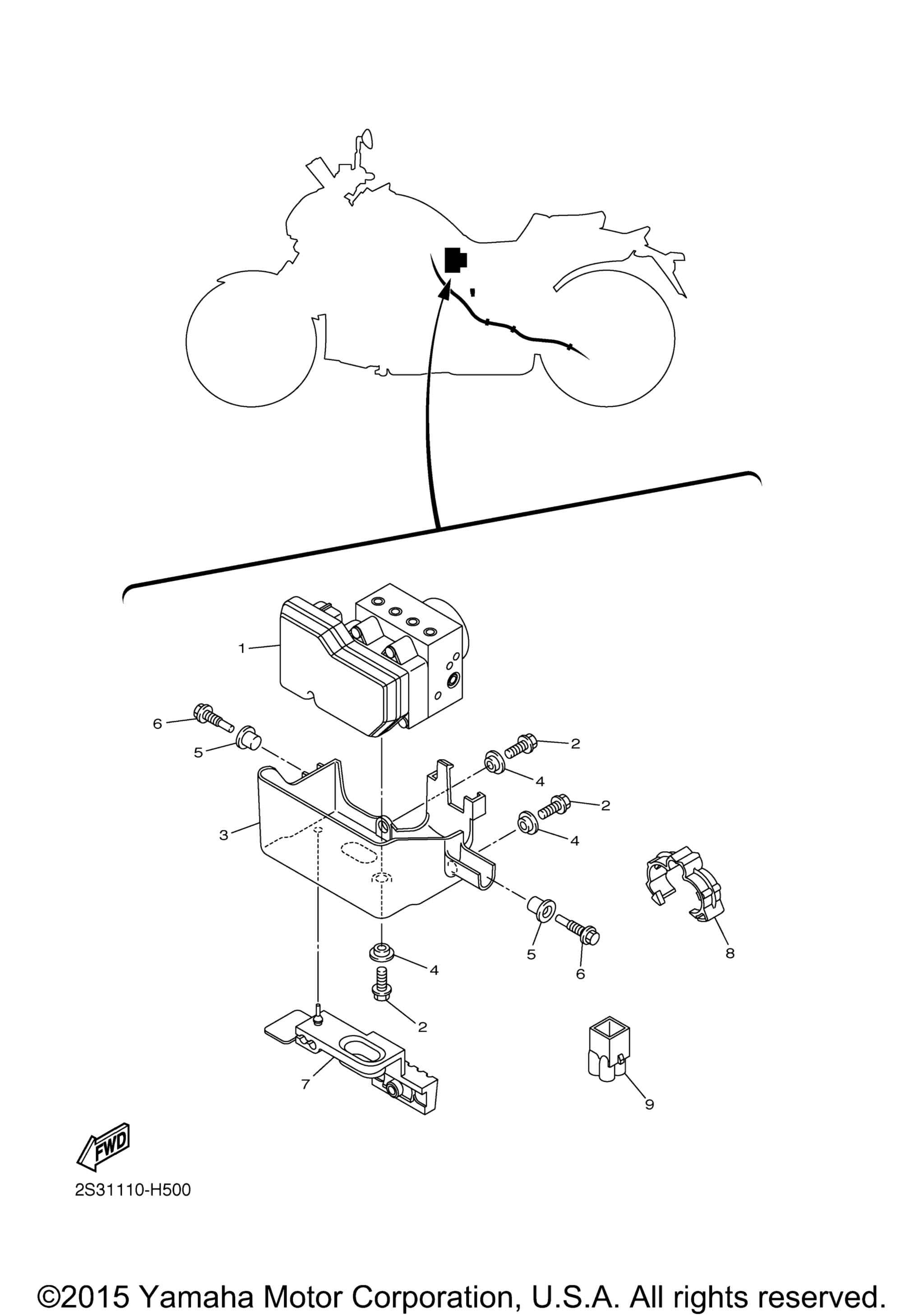

Схема электрооборудования 3 для VMAX (VMX17GL)
Схема
Детали
Номер
Наименование детали
Цена
1
Hydraulic Unit Assy art. 2S3-85930-18-00
По запросу
2
Болт с фланцем art. 95817-06012-00
По запросу
3
Box art. 2S3-2160E-00-00
По запросу
4
Collar art. 90387-06130-00
По запросу
5
Damper art. 2S3-82176-00-00
По запросу
6
Bolt art. 90109-08197-00
По запросу
7
Damper art. 2S3-85823-00-00
По запросу
8
Clamp art. 90464-12013-00
По запросу
9
Connector art. 3YA-82378-00-00
По запросу
Другие схемы модели
Электрооборудование 3
