модель 2016 года
- Модель YZF R3
- Код модели YZFR3 (YZFR3GL)

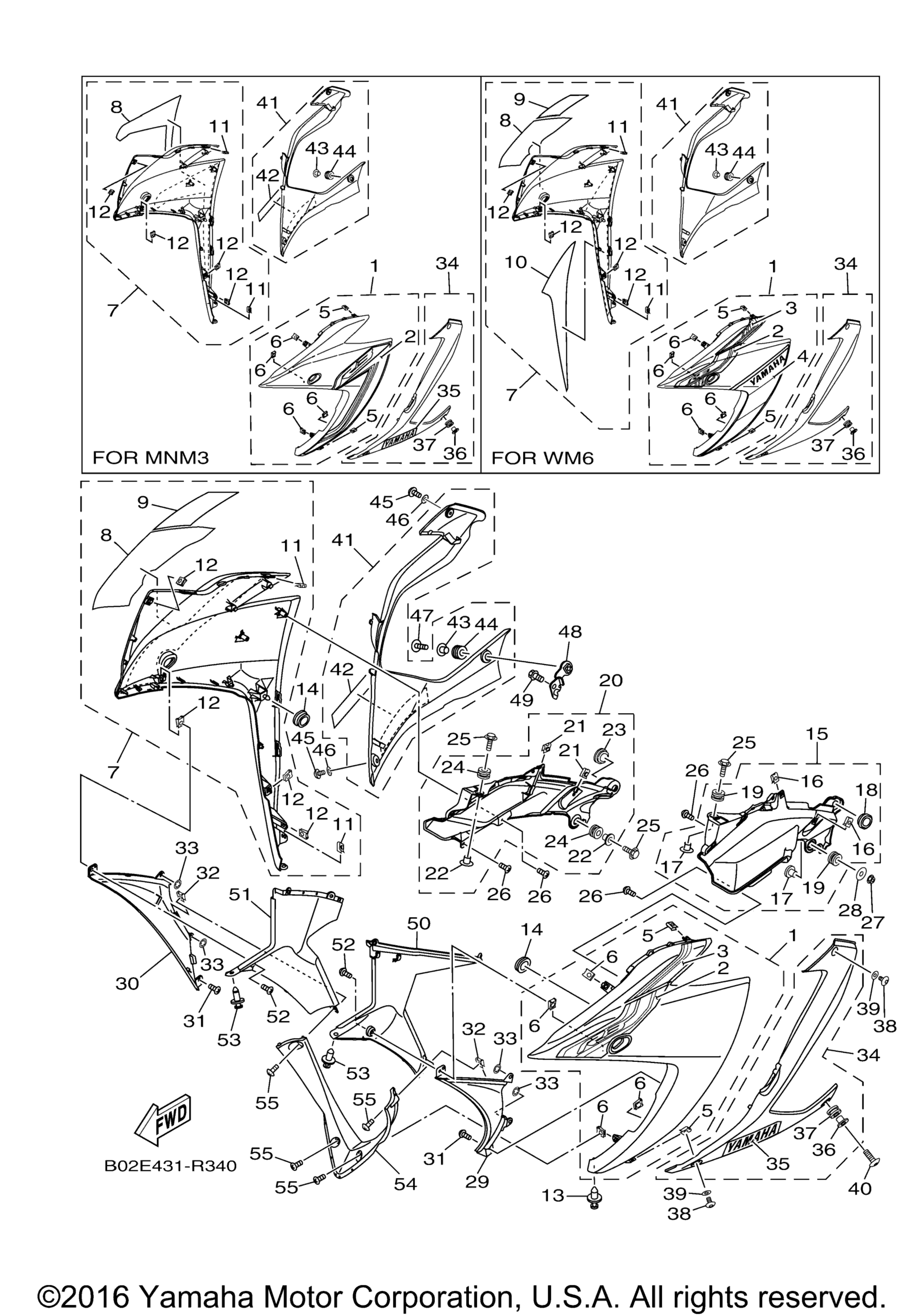

Схема обтекателя 1 для YZFR3 (YZFR3GL)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Front Under 1 Sub Assy UR FOR MNM3 art. 1WD-XF83L-10-P4
По запросу
1
Body, Front Under 1 Sub Assy UR FOR WM6 art. 1WD-XF83L-90-P2
По запросу
1
Body, Front Under 1 Sub Assy UR MS1 FOR DPBMC art. 1WD-XF83L-70-P1
По запросу
2
. . Graphic 3 UR FOR WM6 art. 2MS-F8393-80-00
По запросу
2
. . Graphic 3 UR FOR MNM3 art. 2MS-F8393-70-00
По запросу
2
. . Graphic 3 UR FOR DPBMC art. 2MS-F8393-60-00
По запросу
3
. . Graphic 5 UR FOR DPBMC art. 2MS-F8398-60-00
По запросу
3
. . Graphic 5 UR FOR WM6 art. 1WD-F8398-70-00
По запросу
4
. . Graphic, 7 FOR WM6 art. 1WD-F83GA-70-00
По запросу
5
. Nut, Spring art. 90183-050A7-00
По запросу
6
. Nut, Spring art. 90183-05042-00
По запросу
7
Body, Front Under 2 Sub Assy UR MS1 FOR DPBMC art. 1WD-XF83M-80-P1
По запросу
7
Body, Front Under 2 Sub Assy UR FOR MNM3 art. 1WD-XF83M-10-P4
По запросу
7
Body, Front Under 2 Sub Assy UR FOR WM6 art. 1WD-XF83M-90-P2
По запросу
8
. . Graphic 4 UR FOR DPBMC art. 2MS-F8394-60-00
По запросу
8
. . Graphic 4 UR FOR MNM3 art. 2MS-F8394-70-00
По запросу
8
. . Graphic 4 UR FOR WM6 art. 2MS-F8394-80-00
По запросу
9
. . Graphic 6 UR FOR DPBMC art. 1WD-F8399-60-00
По запросу
9
. . Graphic 6 UR FOR WM6 art. 1WD-F8399-70-00
По запросу
10
. . Graphic, 8 FOR WM6 art. 1WD-F83GB-70-00
По запросу
11
. Nut, Spring art. 90183-050A7-00
По запросу
12
. Nut, Spring art. 90183-05042-00
По запросу
13
Пистон Yamaha art. 90269-06081-00
от 788 ₽
14
Втулка Yamaha art. 90480-01558-00
По запросу
15
Cover 7 MBL2 (DPBMC,WM6) art. 1WD-XF11W-10-P0
По запросу
15
Cover 7 SMX (MNM3) art. 1WD-XF11W-00-P2
По запросу
16
. Nut, Spring art. 90183-050A7-00
По запросу
17
. .Collar art. 90387-06899-00
По запросу
18
Втулка Yamaha art. 90480-01558-00
По запросу
19
. .Grommet art. 90480-12808-00
По запросу
20
Cover 8 SMX (MNM3) art. 1WD-XF11X-00-P2
По запросу
20
Cover 8 MBL2 (DPBMC,WM6) art. 1WD-XF11X-10-P0
По запросу
21
. Nut, Spring art. 90183-050A7-00
По запросу
22
. .Collar art. 90387-06899-00
По запросу
23
Втулка Yamaha art. 90480-01558-00
По запросу
24
. .Grommet art. 90480-12808-00
По запросу
25
Болт с шайбой Yamaha art. 90119-06096-00
от 578 ₽
26
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
27
Гайка Yamaha art. 95702-06500-00
По запросу
28
Washer Plain art. 90201-06380-00
По запросу
29
Panel 1 SMX (MNM3) art. 1WD-F835U-00-P1
По запросу
29
Panel 1 MBL2 (DPBMC,WM6) art. 1WD-F835U-00-P0
По запросу
30
Panel 2 SMX (MNM3) art. 1WD-F835V-00-P1
По запросу
30
Panel 2 MBL2 (DPBMC,WM6) art. 1WD-F835V-00-P0
По запросу
31
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
32
Nut, Spring art. 90183-05042-00
По запросу
33
Гайка пружинная Yamaha art. 90183-06008-00
от 987 ₽
34
Under Cover Assy 1 UR MBL2 FOR DPBMC art. 1WD-XF838-20-P0
По запросу
34
Under Cover Assy 1 UR SMX FOR MNM3 art. 1WD-XF838-00-P2
По запросу
34
Under Cover Assy 1 UR MBL2 FOR WM6 art. 1WD-XF838-00-P0
По запросу
35
. . Emblem UR FOR DPBMC art. 1WD-F8328-31-00
По запросу
35
. . Emblem UR FOR MNM3 art. 1WD-F8328-40-00
По запросу
36
. .Collar art. 90387-06899-00
По запросу
37
. .Grommet art. 90480-12808-00
По запросу
38
Bolt, Hex. Socket Button art. 90111-05003-00
По запросу
39
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
40
Bolt, Hex. Socket Button art. 90111-06117-00
По запросу
41
Under Cover Assy 2 UR MBL2 FOR DPBMC art. 1WD-XF839-20-P0
По запросу
41
Under Cover Assy 2 UR SMX FOR MNM3 art. 1WD-XF839-00-P2
По запросу
41
Under Cover Assy 2 UR MBL2 FOR WM6 art. 1WD-XF839-00-P0
По запросу
42
. . Emblem UR FOR DPBMC art. 1WD-F8328-31-00
По запросу
42
. . Emblem UR FOR MNM3 art. 1WD-F8328-40-00
По запросу
43
. .Collar art. 90387-06899-00
По запросу
44
. .Grommet art. 90480-12808-00
По запросу
45
Bolt, Hex. Socket Button art. 90111-05003-00
По запросу
46
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
47
Bolt, Hex. Socket Button art. 90111-06117-00
По запросу
48
Bracket 8 art. 1WD-F833E-00-00
По запросу
49
Болт Yamaha art. 95022-06012-00
По запросу
50
Panel, Inner 1 art. 1WD-F836K-01-00
По запросу
51
Panel, Inner 2 art. 1WD-F836L-01-00
По запросу
52
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
53
Пистон Yamaha art. 90269-06081-00
от 788 ₽
54
Panel, Inner 3 art. 1WD-F836M-00-00
По запросу
55
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
