модель 2016 года
- Модель YZF R3
- Код модели YZFR3 (YZFR3GL)

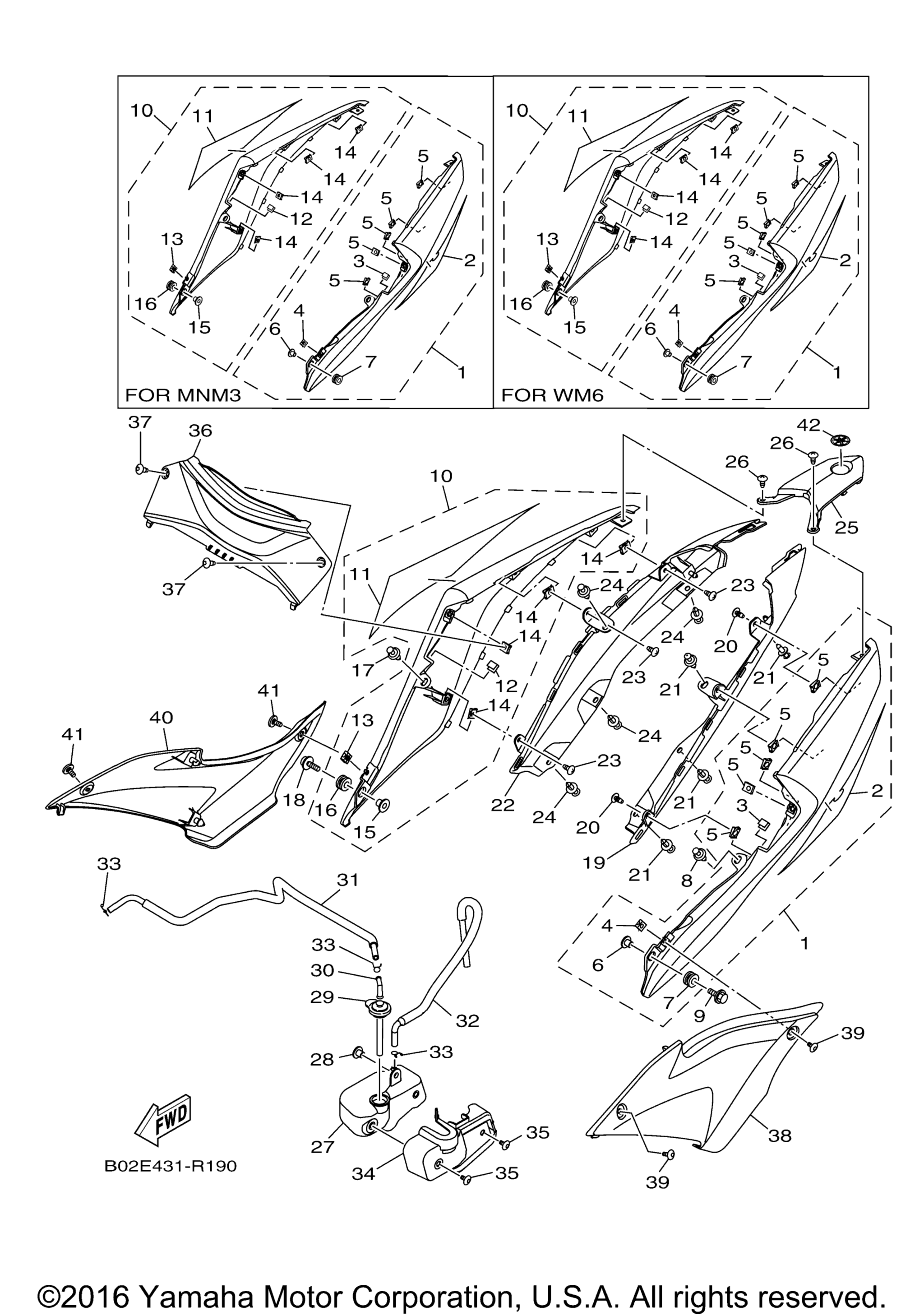

Схема боковой крышки для YZFR3 (YZFR3GL)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 UR FOR MNM3 art. 1WD-XF171-00-P4
По запросу
1
Cover, Side 1 UR VRC1 FOR WM6 art. 1WD-XF171-40-P2
По запросу
1
Cover, Side 1 UR FOR DPBMC art. 1WD-XF171-60-P1
По запросу
2
. . Graphic, 1 UR FOR DPBMC art. 1WD-F17F1-60-00
По запросу
2
. . Graphic, 1 UR FOR WM6 art. 1WD-F17F1-80-00
По запросу
2
. . Graphic, 1 UR FOR MNM3 art. 1WD-F17F1-70-00
По запросу
3
. .Seal art. 31B-F8307-00-00
По запросу
4
. Nut, Spring art. 90183-050A7-00
По запросу
5
. Nut, Spring art. 90183-05042-00
По запросу
6
. .Collar art. 90387-06899-00
По запросу
7
. .Grommet art. 90480-12808-00
По запросу
8
Пистон Yamaha art. 90269-06081-00
от 788 ₽
9
Болт с шайбой Yamaha art. 90119-06096-00
от 578 ₽
10
Cover, Side 2 UR FOR MNM3 art. 1WD-XF172-00-P4
По запросу
10
Cover, Side 2 UR FOR DPBMC art. 1WD-XF172-60-P1
По запросу
10
Cover, Side 2 UR VRC1 FOR WM6 art. 1WD-XF172-40-P2
По запросу
11
. . Graphic, 2 UR FOR DPBMC art. 1WD-F17F2-60-00
По запросу
11
. . Graphic, 2 UR FOR MNM3 art. 1WD-F17F2-70-00
По запросу
11
. . Graphic, 2 UR FOR WM6 art. 1WD-F17F2-80-00
По запросу
12
. .Seal art. 31B-F8307-00-00
По запросу
13
. Nut, Spring art. 90183-050A7-00
По запросу
14
. Nut, Spring art. 90183-05042-00
По запросу
15
. .Collar art. 90387-06899-00
По запросу
16
. .Grommet art. 90480-12808-00
По запросу
17
Пистон Yamaha art. 90269-06081-00
от 788 ₽
18
Болт с шайбой Yamaha art. 90119-06096-00
от 578 ₽
19
Mole, Side Cover 1 art. 1WD-F171L-00-00
По запросу
20
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
21
Пистон Yamaha art. 90269-06081-00
от 788 ₽
22
Mole, Side Cover 2 art. 1WD-F171M-00-00
По запросу
23
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
24
Пистон Yamaha art. 90269-06081-00
от 788 ₽
25
Mole, Side Cover 3 art. 1WD-F171N-00-00
По запросу
26
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
27
Tank, Recovery art. 1WD-F1871-01-00
По запросу
28
Collar art. 90387-06857-00
По запросу
29
Cap art. 1WD-F1875-02-00
По запросу
30
Elbow art. 26H-21828-00-00
По запросу
31
Pipe 1 art. 1WD-F1816-01-00
По запросу
32
Pipe 2 art. 1WD-F1817-00-00
По запросу
33
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
34
Cover art. 1WD-F172W-00-00
По запросу
35
Bolt, Hex. Socket Button art. 90111-05003-00
По запросу
36
Cover, Side 3 UR FOR MNM3 art. 1WD-F1731-00-P5
По запросу
36
Обтекатель пластиковый Yamaha art. 1WD-F1731-00-P0
от 5 355 ₽
36
Cover, Side 3 UR FOR DPBMC art. 1WD-F1731-00-P1
По запросу
37
Screw, Round Tapping art. 90160-05810-00
По запросу
38
Cover, Side 5 art. 1WD-F171E-00-00
По запросу
39
Bolt, Hex. Socket Button art. 90111-05003-00
По запросу
40
Cover, Side 6 art. 1WD-F171X-00-00
По запросу
41
Bolt, Hex. Socket Button art. 90111-05003-00
По запросу
42
Tuning Fork Mark art. 1PA-F836B-01-00
По запросу
