модель 2017 года
- Модель Bolt
- Код модели BOLT (XVS95CHB)

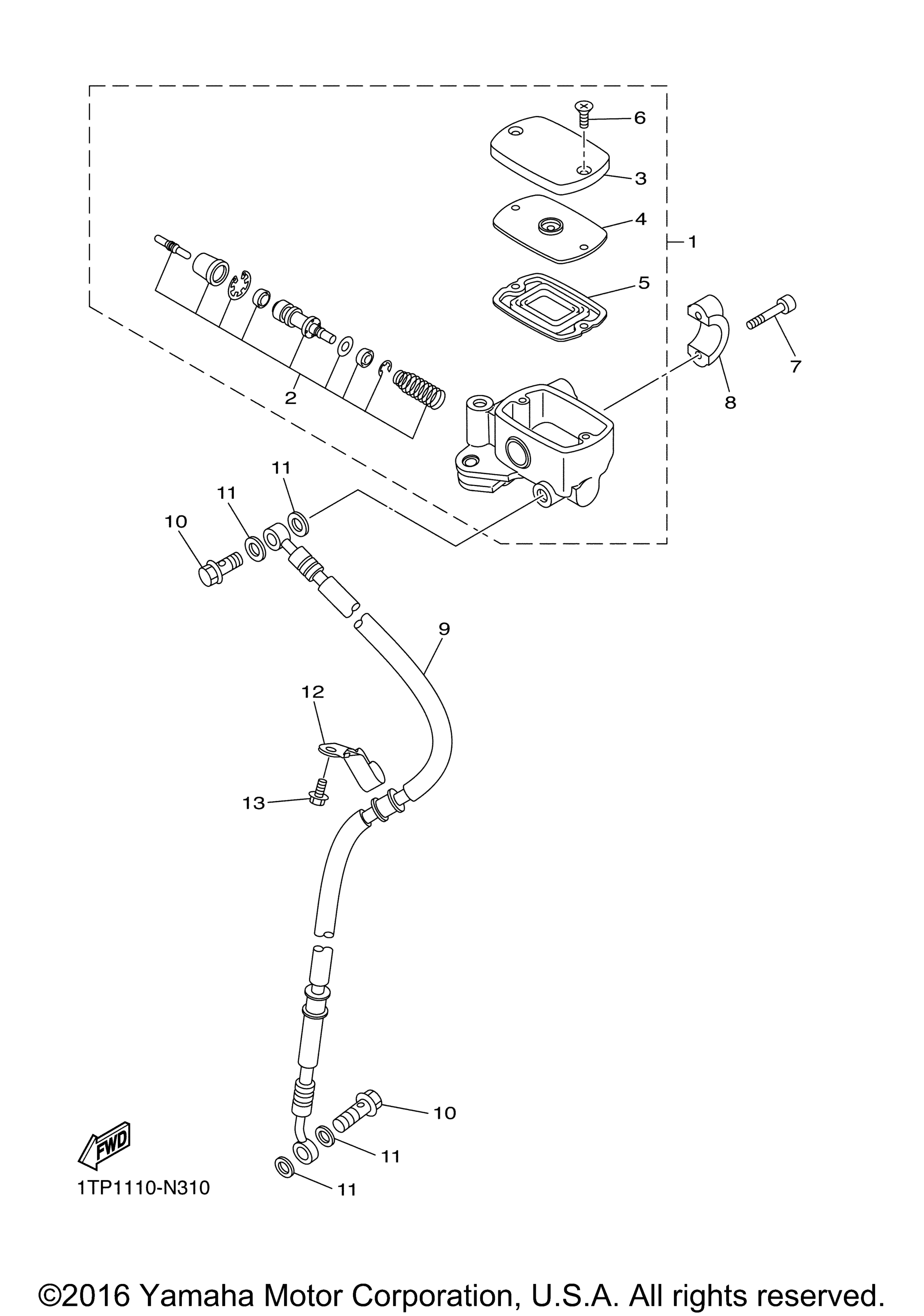

Схема переднего главного цилиндра тормоза для BOLT (XVS95CHB)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy 2 art. 1TP-2580A-00-00
По запросу
2
. .Cylinder Kit, Master art. 1TP-25807-00-00
По запросу
3
. .Cap, Reservoir art. 4B5-25852-00-00
По запросу
4
. .Bush,Diaphragm art. 4B5-25855-00-00
По запросу
5
. .Diaphragm, Reservoir art. 4B5-25854-00-00
По запросу
6
. .Screw art. 5VS-2589H-00-00
По запросу
7
Bolt art. 5VS-26332-00-00
По запросу
8
Bracket, Master Cylinder art. 3D8-25867-00-00
По запросу
9
Hose, Brake 1 art. 1TP-25872-00-00
По запросу
10
Bolt, Union art. 90401-10020-00
По запросу
11
Gasket art. 90430-10005-00
По запросу
12
Holder, Brake Hose art. 1TP-25886-00-00
По запросу
13
Bolt, Flange art. 95027-06010-00
По запросу
