модель 2017 года
- Модель Bolt
- Код модели BOLT (XVS95CHB)

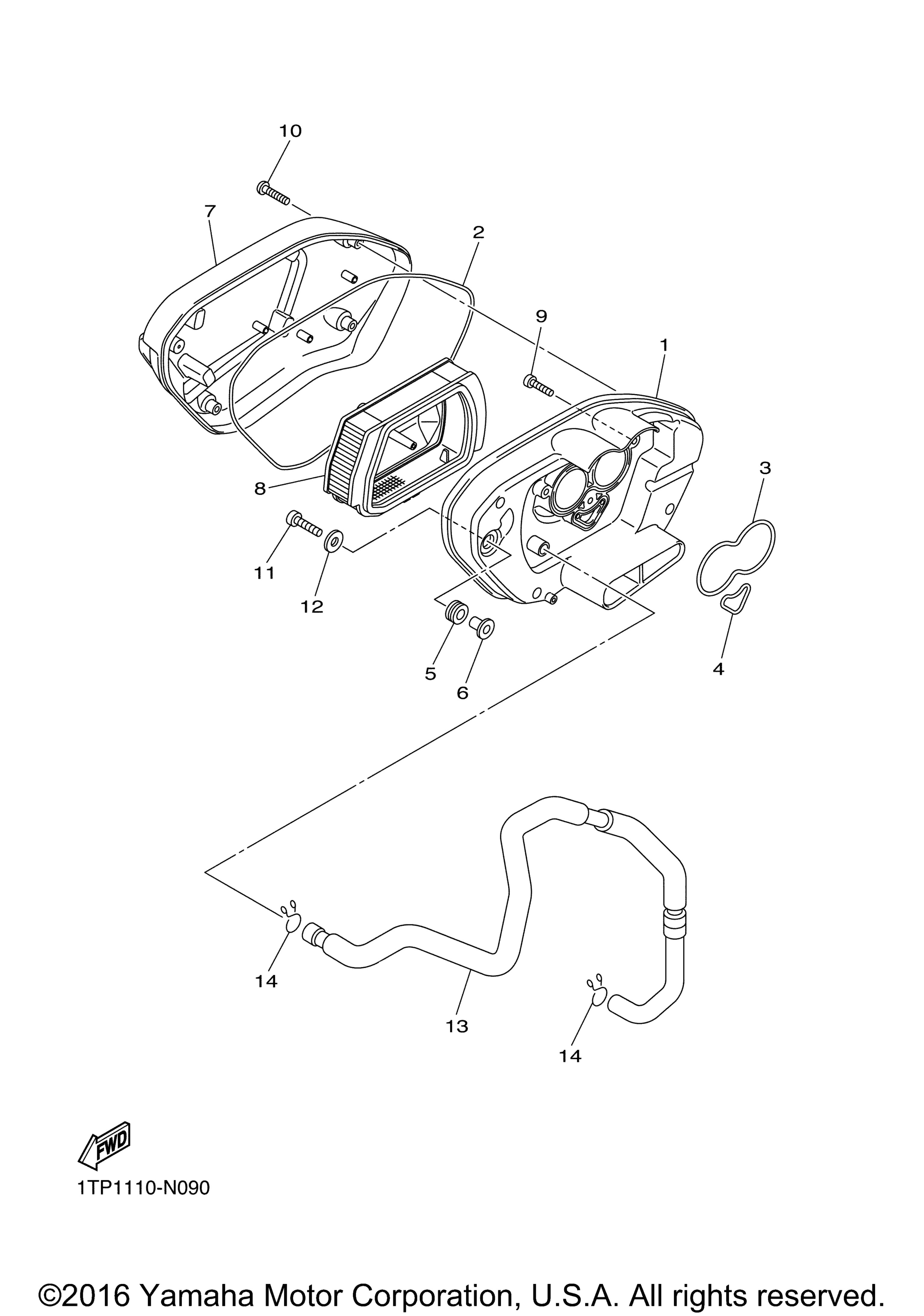

Схема впускной системы 2 для BOLT (XVS95CHB)
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Air Cleaner 1 art. 1TP-14411-00-00
По запросу
2
Seal art. 1TP-14452-00-00
По запросу
3
Seal art. 3D8-14457-00-00
По запросу
4
Seal art. 3D8-14462-00-00
По запросу
5
Grommet art. 90480-14023-00
По запросу
6
Collar art. 90387-06158-00
По запросу
7
Cap Assy, Air Cleaner art. 1XC-14402-00-00
По запросу
8
Element, Air Cleaner art. 1TP-14451-00-00
По запросу
9
Bolt, Hexagon Socket Head art. 91312-05025-00
По запросу
10
Bolt,Hex. Socket Button art. 90111-05024-00
По запросу
11
Болт Yamaha art. 91317-06025-00
от 368 ₽
12
Washer, Plate art. 90201-06062-00
По запросу
13
Pipe, Breather 1 art. 1TP-11166-00-00
По запросу
14
Хомут art. 90467-15M14-00
По запросу
