модель 2017 года
- Модель Bolt
- Код модели BOLT (XVS95CHCB) CA

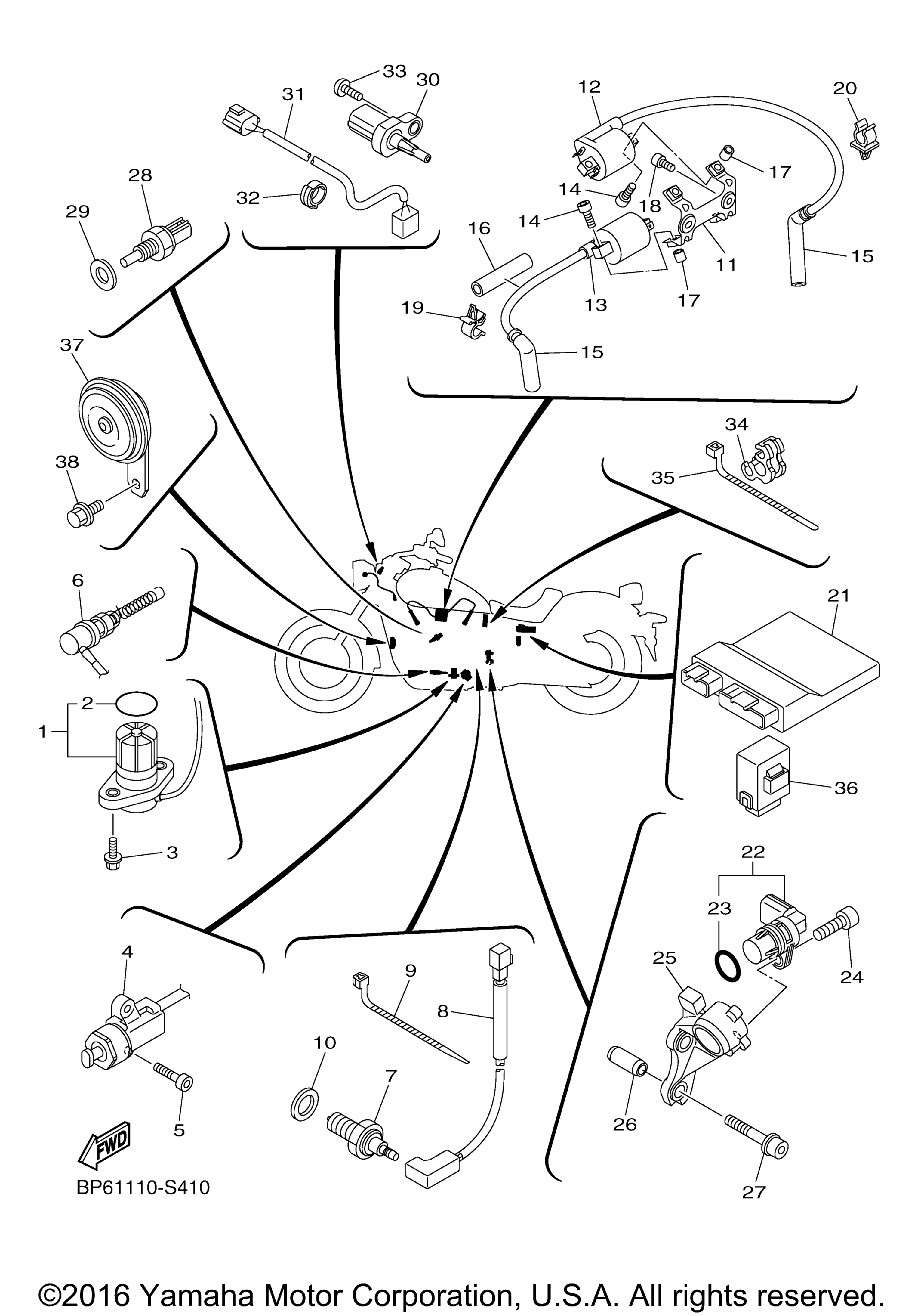

Схема электрооборудования 1 для BOLT (XVS95CHCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Level Gauge Assy art. 5S7-85720-00-00
По запросу
2
. .O-Ring art. 5VY-8A8E0-00-00
По запросу
3
Болт Yamaha art. 95022-06016-00
По запросу
4
Switch, Side Stand art. 1TP-82566-00-00
По запросу
5
Bolt,Hex.Socket Head art. 91317-05016-00
По запросу
6
Stop Switch Assy art. BP6-82530-01-00
По запросу
7
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
8
Wire, Sub Lead art. 5S7-82509-10-00
По запросу
9
Clamp art. 90464-13077-00
По запросу
10
Прокладка art. 90430-10148-00
По запросу
11
Bracket, Coil art. 3D8-21359-01-00
По запросу
12
Катушка зажигания Yamaha art. 1TP-82310-00-00
от 6 279 ₽
13
Ignition Coil Assy art. 1S4-82310-03-00
По запросу
14
Болт Yamaha art. 91314-06020-00
от 263 ₽
15
Plug Cap Assy art. 5S7-82370-00-00
По запросу
16
Hose (L65) art. 90445-14020-00
По запросу
17
Hose art. 90445-08029-00
По запросу
18
Bolt, Hexagon Socket Head art. 91312-06008-00
По запросу
19
Clamp art. 90464-09129-00
По запросу
20
Clamp art. 90464-09008-00
По запросу
21
Engine Control Unit Assy art. 1TP-8591A-00-00
По запросу
22
Sensor, Speed art. 1TP-83755-00-00
от 1 790 ₽
23
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
24
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
25
Bracket art. 1TP-81948-00-00
По запросу
26
Палец Yamaha art. 99530-08012-00
от 882 ₽
27
Bolt, Hexagon Socket Head art. 90110-06300-00
По запросу
28
Thermo Unit art. 52B-H3591-00-00
По запросу
29
Washer, Plate art. 90201-10128-00
По запросу
30
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
31
Wire, Sub Lead art. B33-82509-00-00
По запросу
32
Зажим Yamaha art. 90464-13227-00
от 882 ₽
33
Болт Yamaha art. 98517-05012-00
По запросу
34
Clamp, Lead 1 art. 1TP-81443-00-00
По запросу
35
Зажим-стяжка Yamaha art. 90464-20258-00
от 683 ₽
36
Flasher Relay Assy art. 5S7-83350-01-00
По запросу
37
Horn art. 2S3-83371-00-00
По запросу
38
Bolt, Flange art. 90105-082A5-00
По запросу
