модель 2017 года
- Модель Bolt
- Код модели BOLT (XVS95CHCB) CA

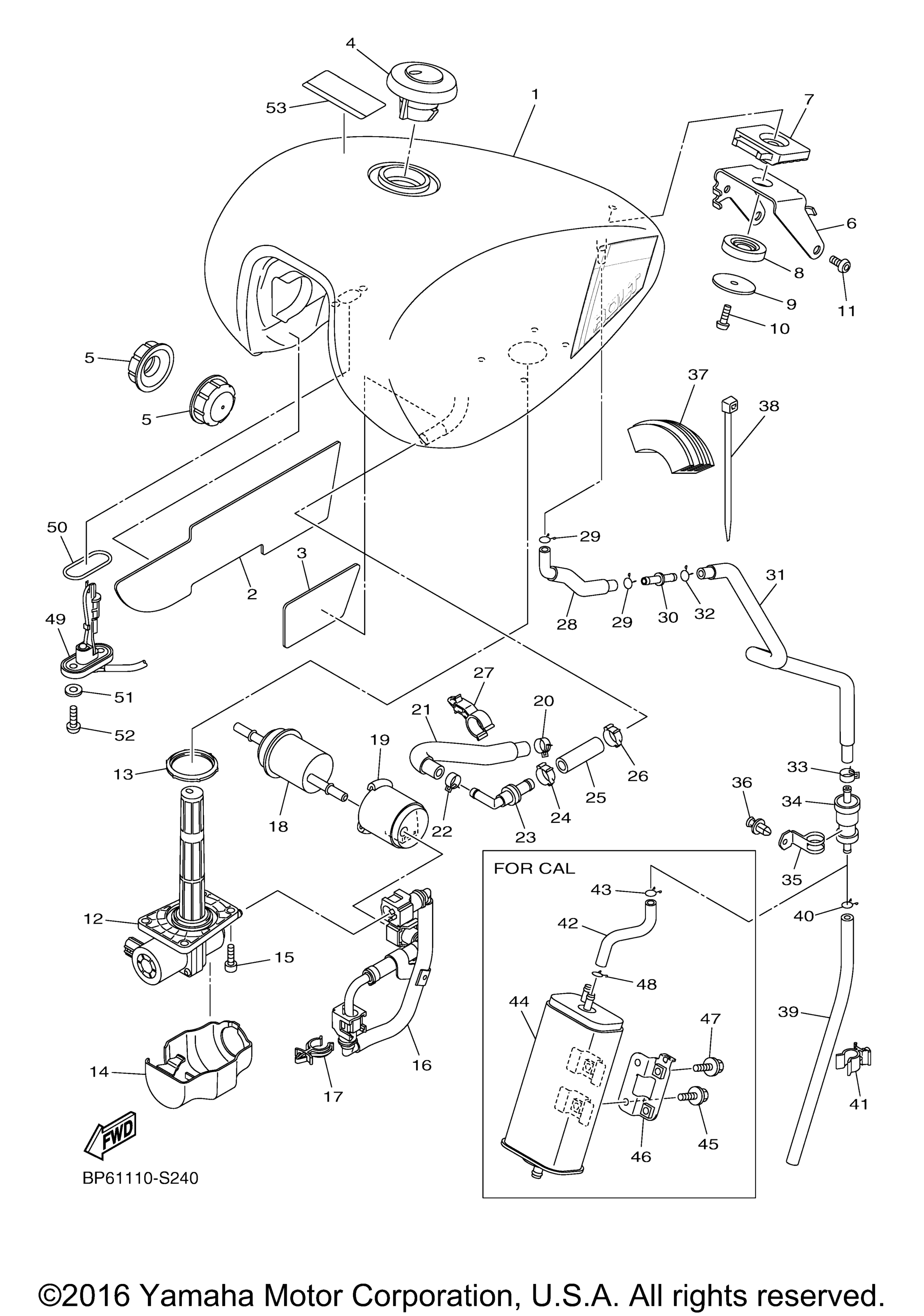

Схема топливного бака для BOLT (XVS95CHCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp SMX art. BP6-W2410-01-07
По запросу
2
Protector, Fuel Tank art. 1TP-24141-01-00
По запросу
3
Protector 1 art. BP6-2476U-00-00
По запросу
4
Cap Assy art. 4NK-24602-20-00
По запросу
5
Damper, Locating 1 art. 1TP-24181-00-00
По запросу
6
Bracket, Tank Fitting art. BP6-2413Y-00-00
По запросу
7
Damper, Locating 2 art. 1TP-24182-00-00
По запросу
8
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
9
Washer, Plate art. 90201-06110-00
По запросу
10
Болт Yamaha art. 92012-06012-00
По запросу
11
Bolt, Button Head art. 92012-08012-00
По запросу
12
Fuel Pump Comp art. 1TP-13907-00-00
По запросу
13
O-Ring art. 1TP-24486-00-00
По запросу
14
Cover art. 1TP-24452-00-00
По запросу
15
Bolt, Hexagon Socket Head art. 91317-05016-00
По запросу
16
Fuel Pipe Assy. 2 art. 1TP-24330-01-00
По запросу
17
Clamp art. 90464-16240-00
По запросу
18
Filter art. 1TP-13915-00-00
По запросу
19
Band 1 art. 1TP-24398-00-00
По запросу
20
Clip art. 90467-12003-00
По запросу
21
Pipe 5 art. 1TP-24315-01-00
По запросу
22
Clip art. 90467-13133-00
По запросу
23
Check Valve Assy art. 1TP-14860-00-00
По запросу
24
Clip art. 90467-150A6-00
По запросу
25
Pipe 4 art. 1TP-24314-01-00
По запросу
26
Clip art. 90467-150A6-00
По запросу
27
Clamp art. 90464-17009-00
По запросу
28
Pipe 3 art. 1TP-24313-00-00
По запросу
29
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
30
Joint art. 4XY-14568-00-00
По запросу
31
Pipe 6 art. 1TP-24316-00-00
По запросу
32
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
33
Clip art. 90467-09001-00
По запросу
34
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
35
Clamp 2 art. 1TP-24136-00-00
По запросу
36
Rivet art. 90269-05005-00
По запросу
37
Damper, Locating 3 art. BP6-24183-00-00
По запросу
38
Clamp art. 90464-65001-00
По запросу
39
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
40
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
41
Clamp art. 90464-12015-00
По запросу
42
Pipe 1 FOR CALIFORNIA art. 1TP-2486A-00-00
По запросу
43
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
44
Canister Assy FOR CALIFORNIA art. 5PX-24170-00-00
По запросу
45
Bolt, Flange FOR CALIFORNIA art. 95812-06010-00
от 578 ₽
46
Plate FOR CALIFORNIA art. 1TP-2413X-00-00
По запросу
47
Bolt, Flange FOR CALIFORNIA art. 95817-06014-00
По запросу
48
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
49
Sender Unit Assy, Fuel Meter art. 1TP-85752-01-00
По запросу
50
Gasket, Sender Unit art. 42X-85753-00-00
По запросу
51
Washer, Plate art. 90202-05187-00
По запросу
52
Screw art. 90149-06108-00
По запросу
53
Label, Caution art. 1TP-2118K-01-00
По запросу
