модель 2017 года
- Модель FJR1300
- Код модели FJR1300A (FJR13AHCB) CA

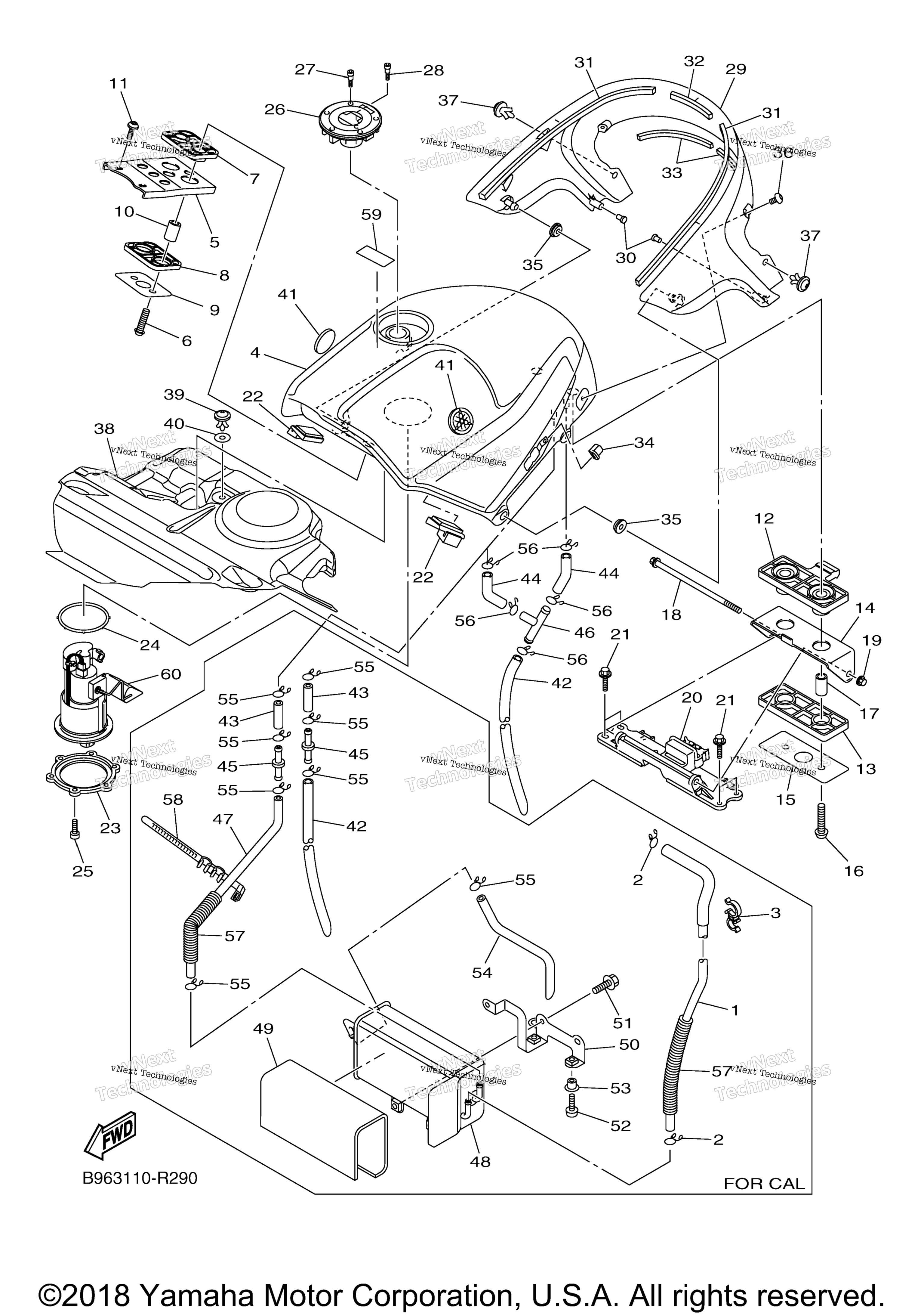

Схема топливного бака для FJR1300A (FJR13AHCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe FOR CALIFORNIA art. 1MC-1443J-10-00
По запросу
2
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
3
Зажим Yamaha art. 90464-28153-00
По запросу
4
Fuel Tank Comp SMX art. 3P6-WK241-01-P6
По запросу
5
Bracket, Fuel Tank 1 art. 5JW-24191-00-00
По запросу
6
Bolt, Button Head art. 92012-08035-00
По запросу
7
Damper, Locating 1 art. 5JW-24181-00-00
По запросу
8
Damper, Locating 2 art. 5JW-24182-00-00
По запросу
9
Washer, Special art. 5JW-24187-00-00
По запросу
10
Collar art. 90387-0813V-00
По запросу
11
Screw art. 90149-06302-00
По запросу
12
Damper, Locating 3 art. 3P6-24183-00-00
По запросу
13
Damper, Locating 4 art. 5JW-24184-00-00
По запросу
14
Bracket, Fuel Tank 2 art. 5JW-24192-01-00
По запросу
15
Washer, Special art. 5JW-24186-00-00
По запросу
16
Bolt, Button Head art. 92012-08035-00
По запросу
17
Collar art. 90387-0813V-00
По запросу
18
Bolt, Flange art. 95817-08160-00
По запросу
19
Nut, Flange art. 95702-08500-00
от 116 ₽
20
Brackt, Tank Fitting art. 3P6-21348-00-00
По запросу
21
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
22
Damper, Locating 4 art. 3P6-24184-00-00
По запросу
23
Bracket, Fuel Pump art. 1MC-24491-00-00
По запросу
24
O-Ring art. 19B-24486-01-00
По запросу
25
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
26
Cap Assy art. 39P-24602-10-00
По запросу
27
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
28
Болт Yamaha art. 91312-05010-00
от 630 ₽
29
Cover, Side 1 S3 art. 3P6-24129-10-P1
По запросу
30
Plug art. 90338-07180-00
По запросу
31
Damper, Plate 1 art. 3P6-2414H-00-00
По запросу
32
Damper, Plate 2 art. 3P6-2414J-00-00
По запросу
33
Damper, Plate 6 art. 2D1-2414R-00-00
По запросу
34
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
35
Втулка Yamaha art. 90480-01558-00
По запросу
36
Bolt,Hex. Socket Button art. 90111-05023-00
По запросу
37
Пистон Yamaha art. 90269-06081-00
от 788 ₽
38
Insulator, Fuel Tank 1 art. 1MC-2416F-00-00
По запросу
39
Пистон Yamaha art. 90269-06081-00
от 788 ₽
40
Washer, Plate art. 90202-06008-00
По запросу
41
.Emblem art. 1RC-2413B-01-00
По запросу
42
Hose art. 90445-11036-00
По запросу
43
Hose FOR CALIFORNIA art. 90445-11066-00
По запросу
44
Hose (L45) art. 90445-113E8-00
По запросу
45
Joint FOR CALIFORNIA art. 4XY-14568-00-00
По запросу
46
Way 3 art. 90413-07007-00
По запросу
47
Pipe 2 FOR CALIFORNIA art. B88-24312-10-00
По запросу
48
Canister Assy FOR CALIFORNIA art. 3P6-24170-00-00
По запросу
49
Seal 2 FOR CALIFORNIA art. 3P6-2414E-00-00
По запросу
50
Bracket, Canistor FOR CALIFORNIA art. B88-2419F-00-00
По запросу
51
Bolt, Flange FOR CALIFORNIA art. 95814-06012-00
По запросу
52
Bolt, Button Head FOR CALIFORNIA art. 92014-06012-00
По запросу
53
Collar FOR CALIFORNIA art. 90387-0603J-00
По запросу
54
Pipe 4 FOR CALIFORNIA art. 3P6-24314-00-00
По запросу
55
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
56
Clip art. 90467-100A1-00
По запросу
57
Protector, Pipe 2 FOR CALIFORNIA art. 3P6-2432A-00-00
По запросу
58
Clamp FOR CALIFORNIA art. 90464-10009-00
По запросу
59
Label, Caution art. 1TP-2118K-A2-00
По запросу
60
Fuel Pump Comp art. 5JW-13907-23-00
По запросу
