модель 2017 года
- Модель FJR1300
- Код модели FJR1300A (FJR13AHCB) CA

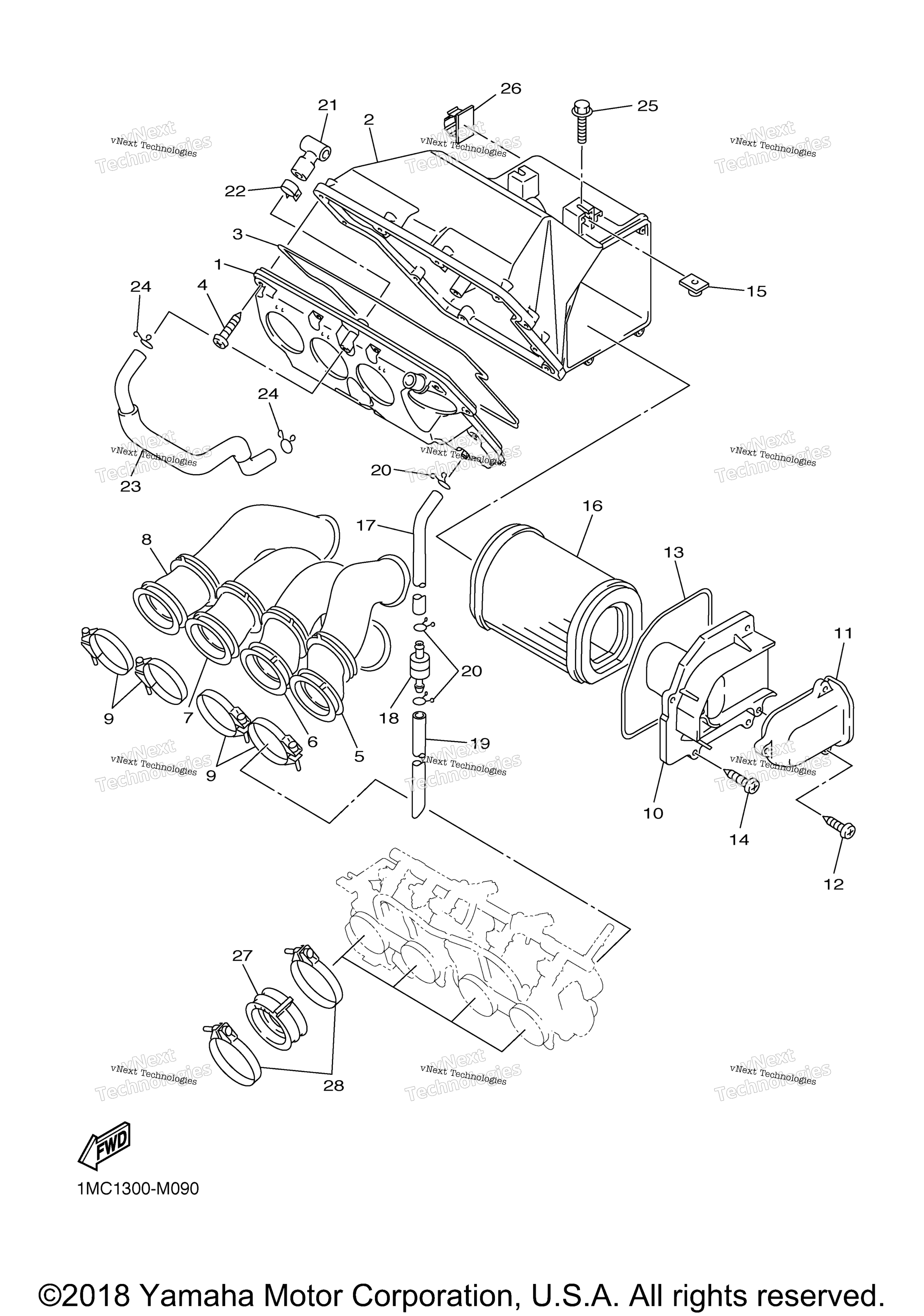

Схема впускной системы для FJR1300A (FJR13AHCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Air Cleaner 1 art. 1MC-14411-00-00
По запросу
2
Case, Air Cleaner 2 art. 1MC-14421-00-00
По запросу
3
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
4
Винт-саморез Yamaha art. 97780-50125-00
от 473 ₽
5
Joint, Air Cleaner 1 art. 1MC-14453-00-00
По запросу
6
Joint, Air Cleaner 2 art. 1MC-14463-00-00
По запросу
7
Joint art. 1MC-14454-00-00
По запросу
8
Joint art. 1MC-14568-00-00
По запросу
9
Hose Clamp Assy art. 90450-56007-00
По запросу
10
Cap, Cleaner Case 1 art. 5JW-14412-10-00
По запросу
11
Duct art. 5JW-14437-00-00
По запросу
12
Винт-саморез Yamaha art. 97780-50125-00
от 473 ₽
13
Seal art. 5JW-14452-00-00
По запросу
14
Винт-саморез Yamaha art. 97780-50125-00
от 473 ₽
15
Plate art. 31A-14477-10-00
По запросу
16
Element, Air Cleaner art. 5JW-14451-00-00
от 3 890 ₽
17
Hose (L125) art. 90445-11293-00
По запросу
18
Filter Assy art. 4X7-2149Y-00-00
По запросу
19
Hose art. 90445-11094-00
По запросу
20
Clip art. 90467-100A1-00
По запросу
21
Pipe art. 5JW-14419-00-00
По запросу
22
Clip art. 90468-08104-00
По запросу
23
Pipe, Breather 1 art. 1MC-11166-00-00
По запросу
24
Хомут art. 90467-14015-00
По запросу
25
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
26
Clamp art. 90464-20014-00
По запросу
27
Joint, Carburetor 3 art. 1MC-13597-00-00
По запросу
28
Hose Clamp Assy art. 90450-62004-00
По запросу
