модель 2017 года
- Модель FJR1300
- Код модели FJR1300ES (FJR13ESHCB) CA

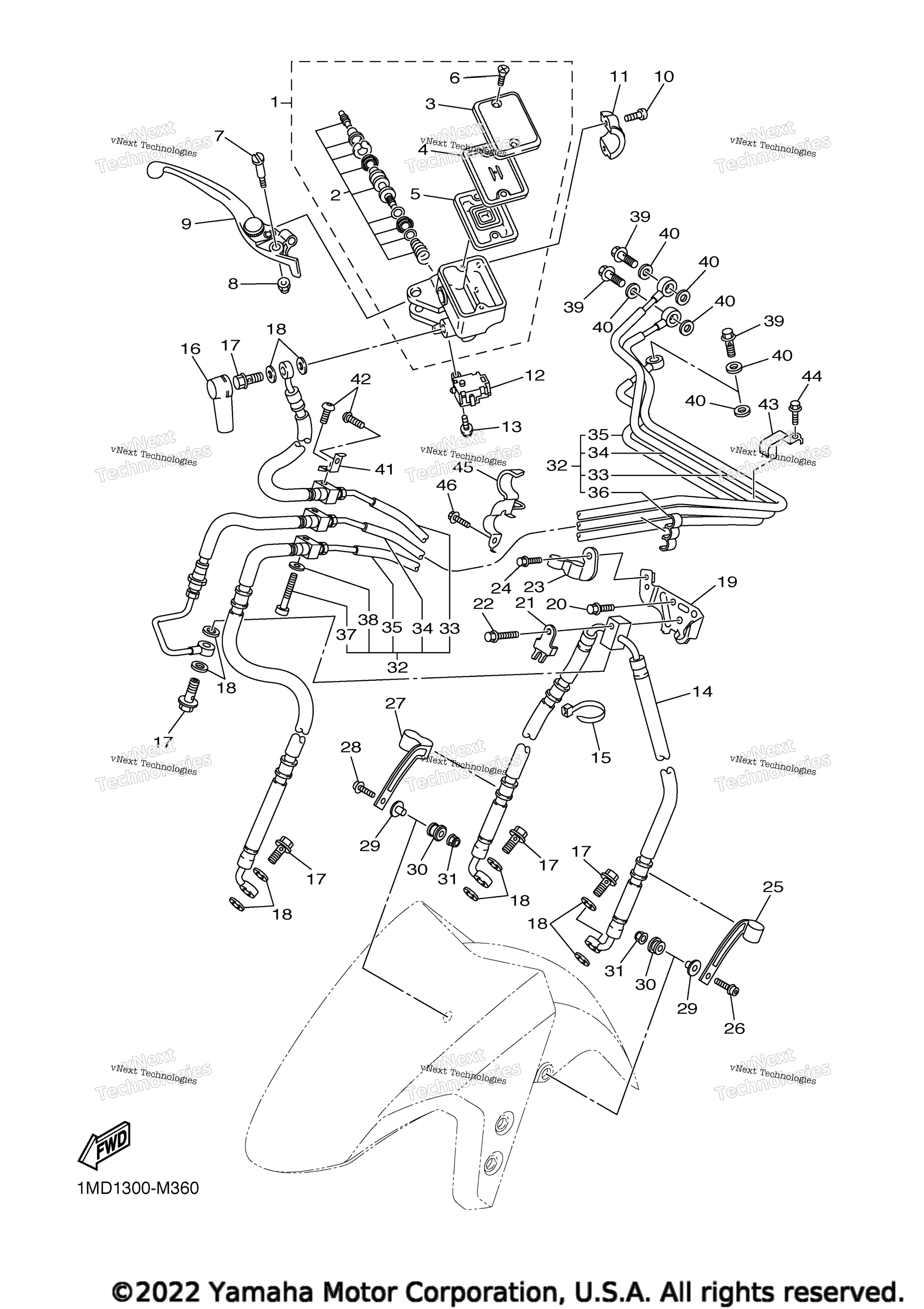

Схема переднего главного цилиндра тормоза для FJR1300ES (FJR13ESHCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy 2 art. 1MC-2580A-00-00
По запросу
2
. .Cylinder Kit, Master art. 1MC-25807-00-00
По запросу
3
. .Cap, Reservoir art. 5VS-25852-00-00
По запросу
4
. .Bush,Diaphragm art. 5VS-25855-00-00
По запросу
5
. .Diaphragm, Reservoir art. 20S-25854-00-00
По запросу
6
. .Screw art. 5VS-2589H-00-00
По запросу
7
Bolt, Lever art. 5VS-2589F-00-00
По запросу
8
Гайка Yamaha art. 95617-06100-00
от 368 ₽
9
Lever 2 art. 5VS-83922-00-00
По запросу
10
Bolt art. 5VS-26332-00-00
По запросу
11
Bracket, Master Cylinder art. 2D2-25867-00-00
По запросу
12
Front Stop Switch Assy art. 1MC-83980-01-00
По запросу
13
Screw, Pan Head With Washer art. 97602-04214-00
По запросу
14
Hose, Brake 1 art. 1MD-25872-01-00
По запросу
15
Band art. 1UA-82591-00-00
По запросу
16
Boot, Master Cylinder art. 4L0-25862-01-00
По запросу
17
Bolt, Union art. 90401-10020-00
По запросу
18
Gasket art. 90430-10005-00
По запросу
19
Holder, Brake Hose art. 3P6-25886-00-00
По запросу
20
Болт Yamaha art. 95022-06010-00
По запросу
21
Sleeve, Caliper art. 5VS-25843-00-00
По запросу
22
Bolt, Flange art. 95022-06025-00
По запросу
23
Holder, Brake Hose 4 art. 3P6-2587A-00-00
По запросу
24
Болт Yamaha art. 95022-06010-00
По запросу
25
Holder, Brake Hose 1 art. 1MD-25875-00-00
По запросу
26
Bolt art. 90109-06031-00
По запросу
27
Holder, Brake Hose 2 art. 1MD-25876-00-00
По запросу
28
Bolt art. 90109-06031-00
По запросу
29
Collar art. 90387-06159-00
По запросу
30
Grommet art. 90480-12072-00
По запросу
31
Гайка Yamaha art. 95702-06500-00
По запросу
32
Brake Hose Assy art. 1MD-2584A-00-00
По запросу
33
. .Hose, Brake art. 3P6-2584B-11-00
По запросу
34
. .Hose, Brake art. 3P6-2584C-11-00
По запросу
35
. .Hose, Brake art. 1MD-2584D-00-00
По запросу
36
. .Clamp art. 90464-07003-00
По запросу
37
Болт Yamaha art. 91317-06040-00
от 368 ₽
38
Шайба Yamaha art. 92907-06600-00
от 221 ₽
39
Bolt, Union art. 90401-10020-00
По запросу
40
Gasket art. 90430-10005-00
По запросу
41
Holder, Brake Hose 1 art. 3P6-25875-10-00
По запросу
42
Болт Yamaha art. 92012-06010-00
По запросу
43
Holder 2 art. 3P6-2639F-00-00
По запросу
44
Болт Yamaha art. 95022-06010-00
По запросу
45
Holder art. 3P6-26393-00-00
По запросу
46
Болт Yamaha art. 95022-06010-00
По запросу
