модель 2017 года
- Модель FJR1300
- Код модели FJR1300ES (FJR13ESHCB) CA

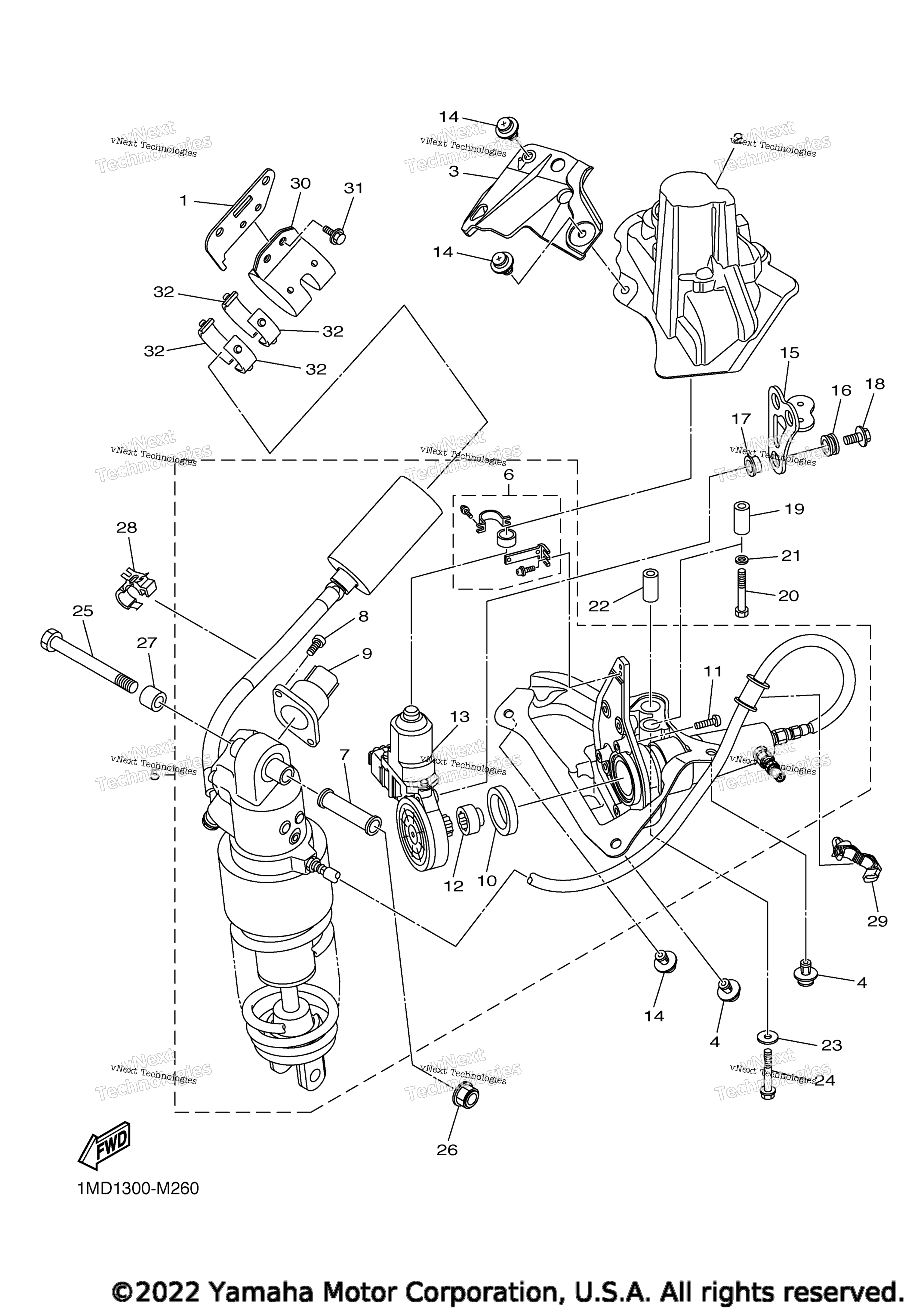

Схема задней подвески для FJR1300ES (FJR13ESHCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Brkt art. 1MD-27333-01-00
По запросу
2
Cover art. 1MD-2117F-00-00
По запросу
3
Cover 3 art. 1MD-2117N-00-00
По запросу
4
Заклепка Yamaha art. 90269-07076-00
По запросу
5
Shock Absorber Assy, Rear art. 1MD-22210-12-00
По запросу
6
. .Bolt Stay Set art. 1MD-2221A-00-00
По запросу
7
. .Bush, Rear Shock Absorber art. 1MD-22216-00-00
По запросу
8
. .Bolt 2 art. 1MD-22242-00-00
По запросу
9
. .Stepper Motor art. 1MD-85801-00-00
По запросу
10
. .Ring, Cover art. 1MD-22215-00-00
По запросу
11
. .Bolt 1 art. 1MD-22241-00-00
По запросу
12
. .Collar art. 1MD-2222A-00-00
По запросу
13
. .Motor Comp art. 1MD-86231-00-00
По запросу
14
Заклепка Yamaha art. 90269-07076-00
По запросу
15
Bracket art. 1MD-27332-01-00
По запросу
16
Втулка резиновая Yamaha art. 90480-14003-00
По запросу
17
Collar art. 90387-06125-00
По запросу
18
Bolt, With Washer art. 90119-06147-00
По запросу
19
Направляющая амортизатора Yamaha art. 90387-105G5-00
от 1 187 ₽
20
Bolt, Hexagon art. 97017-06045-00
По запросу
21
Шайба Yamaha art. 92907-06600-00
от 221 ₽
22
Направляющая амортизатора Yamaha art. 90387-105G5-00
от 1 187 ₽
23
Washer, Plate art. 90201-06085-00
По запросу
24
Болс с фланцем Yamaha art. 95817-06045-00
По запросу
25
Bolt art. 90101-12044-00
По запросу
26
Nut, Self-Locking art. 95602-12200-00
По запросу
27
Collar art. 90387-12028-00
По запросу
28
Clamp art. 90464-15192-00
По запросу
29
Clamp art. 90464-14012-00
По запросу
30
Holder, Sub Tank art. 1MD-22262-01-00
По запросу
31
Bolt, Flange art. 95817-06014-00
По запросу
32
Damper, Sub Tank art. 24X-22261-00-00
По запросу
