модель 2017 года
- Модель SCR 950
- Код модели SR950 (SCR95HR)

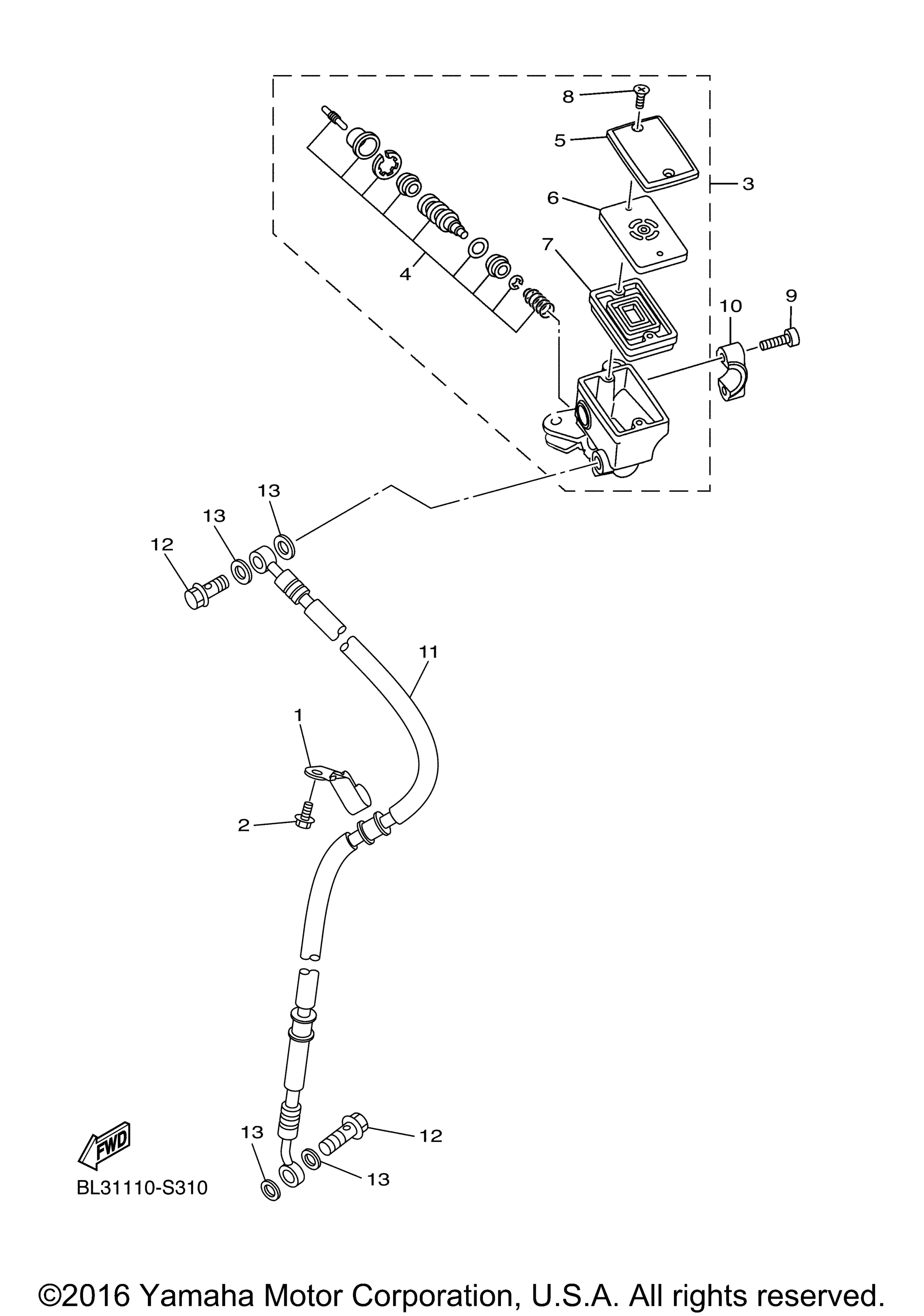

Схема переднего главного цилиндра тормоза для SR950 (SCR95HR)
Схема
Детали
Номер
Наименование детали
Цена
1
Holder, Brake Hose art. 1TP-25886-00-00
По запросу
2
Bolt, Flange art. 95027-06010-00
По запросу
3
Master Cylinder Sub Assy 2 art. B33-2580A-00-00
По запросу
4
. .Cylinder Kit, Master art. 4B5-25807-00-00
По запросу
5
. .Cap, Reservoir art. 5VS-25852-00-00
По запросу
6
. . Bush, Diaphragm art. 5VS-25855-00-00
По запросу
7
. .Diaphragm, Reservoir art. 20S-25854-00-00
По запросу
8
. .Screw art. 5VS-2589H-00-00
По запросу
9
Bolt art. 5VS-26332-00-00
По запросу
10
Bracket, Master Cylinder art. 5VS-25867-00-00
По запросу
11
Hose, Brake 1 art. BL3-25872-00-00
По запросу
12
Bolt, Union art. 90401-10020-00
По запросу
13
Gasket art. 90430-10005-00
По запросу
