модель 2017 года
- Модель SCR 950
- Код модели SR950 (SCR95HR)

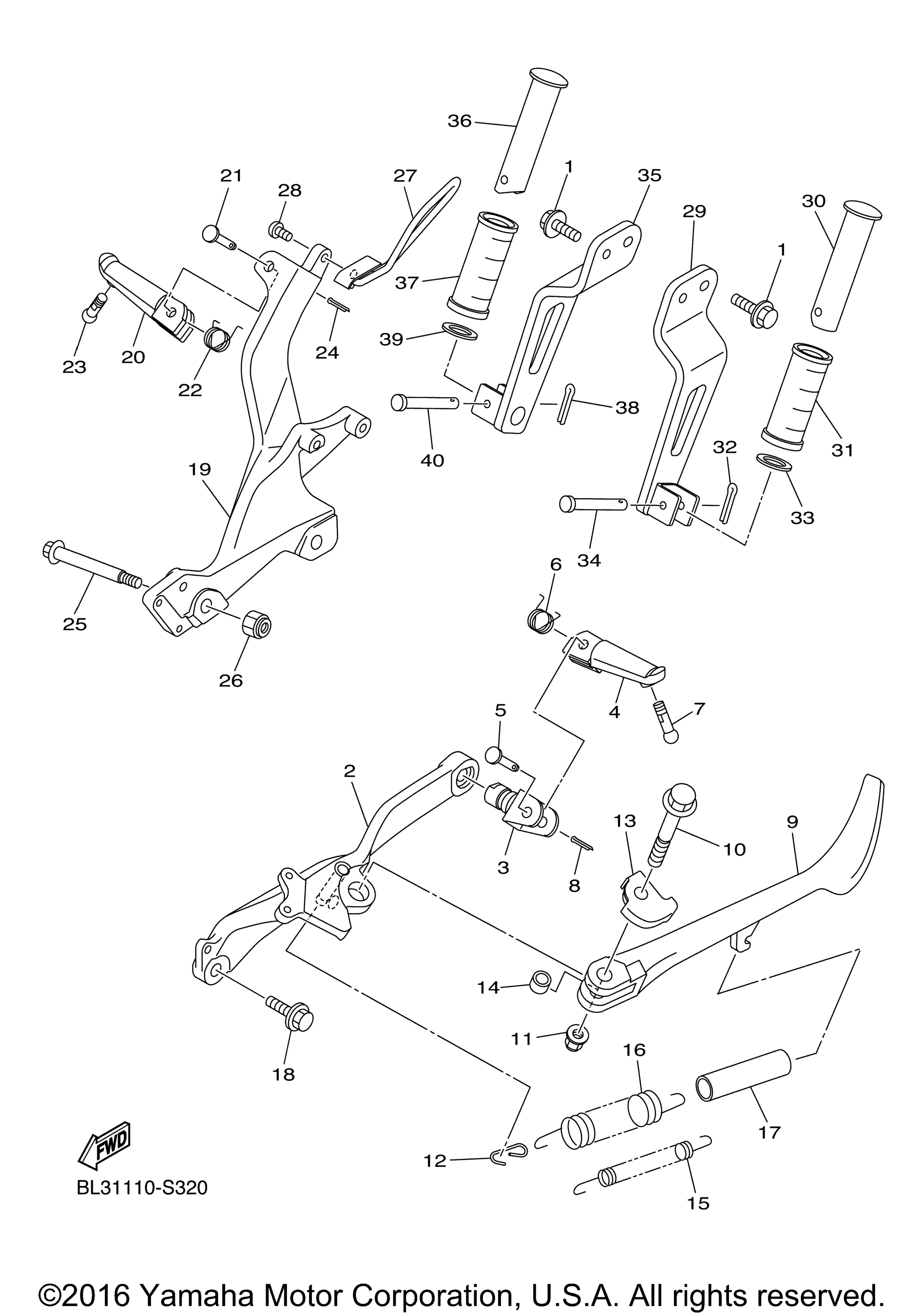

Схема подножки и подставки для SR950 (SCR95HR)
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt, Flange art. 90105-08253-00
По запросу
2
Footrest 1 art. B33-27411-00-00
По запросу
3
Footrest 1 art. 46X-27411-10-00
По запросу
4
Footrest art. 3XV-27451-02-00
По запросу
5
.Pin art. 91701-08035-00
По запросу
6
Spring, Torsion art. 90508-20572-00
По запросу
7
.Bolt art. 90109-08177-00
По запросу
8
Шплинт Yamaha art. 91490-25020-00
По запросу
9
Stand, Side art. 1TP-27311-00-00
По запросу
10
Bolt, Flange art. 90105-10426-00
По запросу
11
Nut, Self-Locking art. 90185-10008-00
По запросу
12
Link, Side Stand art. 1TP-27315-00-00
По запросу
13
Washer art. 5S7-27322-00-00
По запросу
14
Collar art. 90387-10020-00
По запросу
15
Spring, Tension art. 90506-23490-00
По запросу
16
Spring, Tension art. 90506-29507-00
По запросу
17
Hose (L60) art. 90445-16641-00
По запросу
18
Bolt, Flange art. 90105-10009-00
По запросу
19
Footrest 2 art. B33-27421-00-00
По запросу
20
Footrest art. 3XV-27461-02-00
По запросу
21
Pin, Clevis art. 91702-08040-00
По запросу
22
Spring, Torsion art. 90508-20572-00
По запросу
23
.Bolt art. 90109-08177-00
По запросу
24
Шплинт Yamaha art. 91490-25020-00
По запросу
25
Bolt, Flange art. 90105-10323-00
По запросу
26
Nut, Self-Locking art. 90185-10008-00
По запросу
27
Guide, Wire art. B33-27267-00-00
По запросу
28
Screw, Pan Head art. 92017-08012-00
По запросу
29
Bracket 1 art. 1XC-27263-00-00
По запросу
30
Footrest, Rear 1 art. 2GV-27431-00-00
По запросу
31
Cover, Rear Footrest art. 5S7-27433-00-00
По запросу
32
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
33
Washer, Plate art. 90201-20279-00
По запросу
34
.Pin art. 91701-06032-00
По запросу
35
Bracket 2 art. 1XC-27264-00-00
По запросу
36
Footrest, Rear 1 art. 2GV-27431-00-00
По запросу
37
Cover, Rear Footrest art. 5S7-27433-00-00
По запросу
38
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
39
Washer, Plate art. 90201-20279-00
По запросу
40
.Pin art. 91701-06032-00
По запросу
