модель 2017 года
- Модель XV250
- Код модели XV250 (XV250HCS) CA

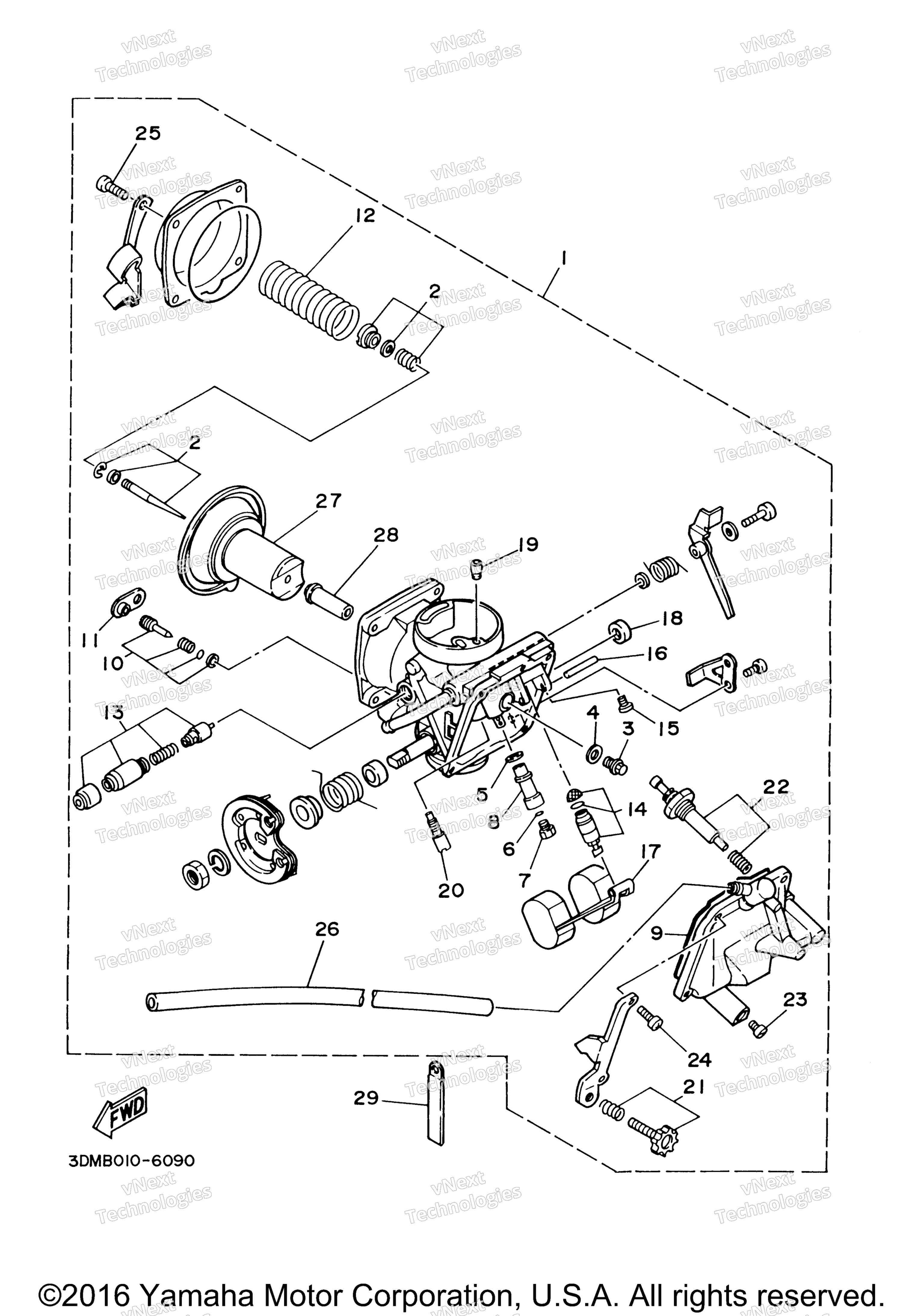

Схема карбюратора для XV250 (XV250HCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy FOR CALIFORNIA art. 3BG-14900-01-00
По запросу
1
Carburetor Assy FOR U49 art. 2UJ-14900-01-00
По запросу
2
. .Needle Set art. 3BG-1490J-00-00
По запросу
3
. .Screw art. 1HX-14565-00-00
По запросу
4
. .Washer,Main Jet art. 137-14153-00-00
По запросу
5
. .Gasket art. 1AE-14237-00-00
По запросу
6
. .O-Ring art. 1AE-14227-00-00
По запросу
7
. .Jet, Main (#110) art. 620-14231-22-A0
По запросу
8
. .Holder art. 1AE-14261-00-00
По запросу
9
. .O-Ring art. 1HX-14147-00-00
По запросу
10
. .Pilot Screw Set art. 12R-14105-00-00
По запросу
11
. .Cap art. 3F9-14118-00-00
По запросу
12
. .Spring, Diaphragm art. 1HX-14933-00-00
По запросу
13
. .Starter Set art. 3DM-1410A-10-00
По запросу
14
. .Needle Valve Set art. 3CF-14107-10-00
По запросу
15
Винт карбюратора art. 1FN-14565-00-00
По запросу
16
. .Pin, Float art. 353-14186-00-00
По запросу
17
. .Float art. 1HX-14985-00-00
По запросу
18
. .Seal art. 256-14997-00-00
По запросу
19
. .Jet, Main (#155) art. 1HX-14231-31-00
По запросу
20
. . Jet, Pilot (#17.5) art. 22F-14142-17-00
По запросу
21
. .Throttle Screw Set art. 1HX-14103-00-00
По запросу
22
. .Rod Set art. 3DM-14504-01-00
По запросу
23
Пробка сливная art. 12R-14191-00-00
По запросу
24
. .Screw, Pan Head art. 98580-04014-00
По запросу
25
. .Screw, Pan Head art. 98511-04012-00
По запросу
26
. .Pipe art. 50H-14987-00-00
По запросу
27
. .Diaphragm Assy art. 3BG-14940-00-00
По запросу
28
. . Main Nozzle (0-0) art. 3DM-14141-30-00
По запросу
29
Clamp art. 3XV-14243-00-00
По запросу
