модель 2017 года
- Модель XV250
- Код модели XV250 (XV250HCS) CA

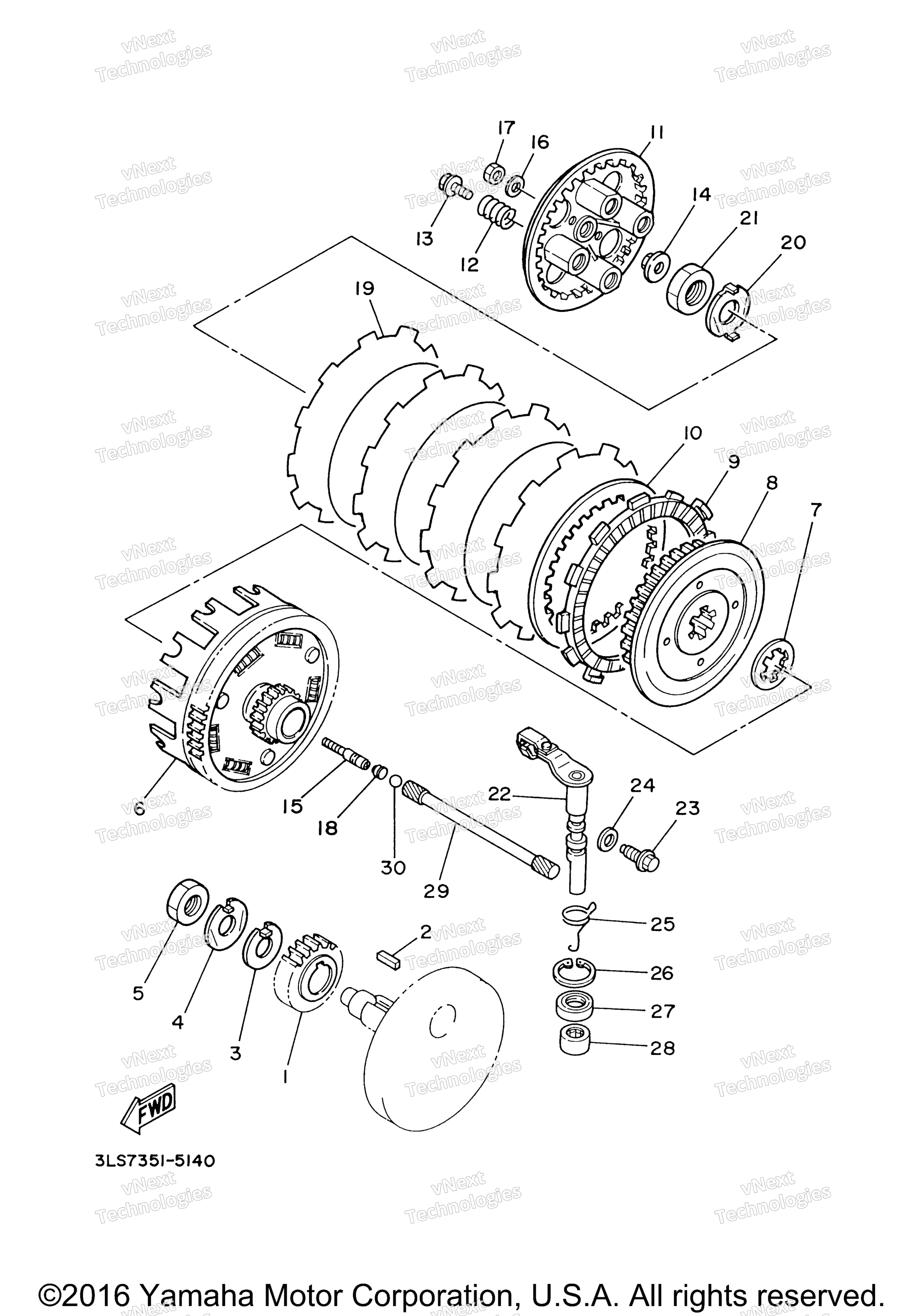

Схема сцепления для XV250 (XV250HCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive (23T) art. 3Y6-16111-03-00
По запросу
2
Шпонка Yamaha art. 90282-07023-00
от 788 ₽
3
Washer, Lock art. 90215-16156-00
По запросу
4
Washer, Lock art. 90215-16222-00
По запросу
5
Nut art. 90170-16343-00
По запросу
6
Primary Driven Gear Comp art. 2UJ-16150-00-00
По запросу
7
Plate, Thrust 1 art. 30X-16154-00-00
По запросу
8
Boss, Clutch art. 30X-16371-00-00
По запросу
9
Диск сцепления Yamaha art. 5Y1-16331-01-00
от 990 ₽
Аналог
6 020 ₽
Требуется 4 шт.
10
Plate, Clutch 1 (T=2.0) art. 3J2-16324-10-00
По запросу
11
Plate, Pressure 1 art. 30X-16351-02-00
По запросу
12
Spring, Compression art. 90501-26148-00
По запросу
13
Screw, With Washer art. 90159-06016-00
По запросу
14
Plate, Push art. 1W1-16358-01-00
По запросу
15
Rod, Push 1 art. 4DN-16356-00-00
По запросу
16
Шайба Yamaha art. 92907-06200-00
от 168 ₽
17
Гайка Yamaha art. 95317-06600-00
По запросу
18
Seal, Rod Push art. 3YX-1635A-00-00
По запросу
19
Диск сцепления Yamaha art. 4H7-16321-02-00
от 2 709 ₽
Аналог
6 020 ₽
Требуется 1 шт.
20
Washer, Lock art. 90215-16320-00
По запросу
21
Гайка Yamaha art. 90170-16326-00
По запросу
22
Push Lever Assy art. 2UJ-16380-00-00
По запросу
23
Screw art. 90149-08067-00
По запросу
24
Gasket art. 90430-08119-00
от 578 ₽
25
Spring, Torsion art. 90508-14433-00
По запросу
26
Circlip art. 93420-28055-00
По запросу
27
Сальник Yamaha art. 93102-14209-00
По запросу
28
Bearing art. 93315-31428-00
По запросу
29
Rod, Push 2 art. 2UJ-16357-00-00
По запросу
30
Шарик подшипника Yamaha art. 93511-32027-00
от 882 ₽
