модель 2017 года
- Модель YZF R6
- Код модели YZFR6 (YZFR6HCB) CA

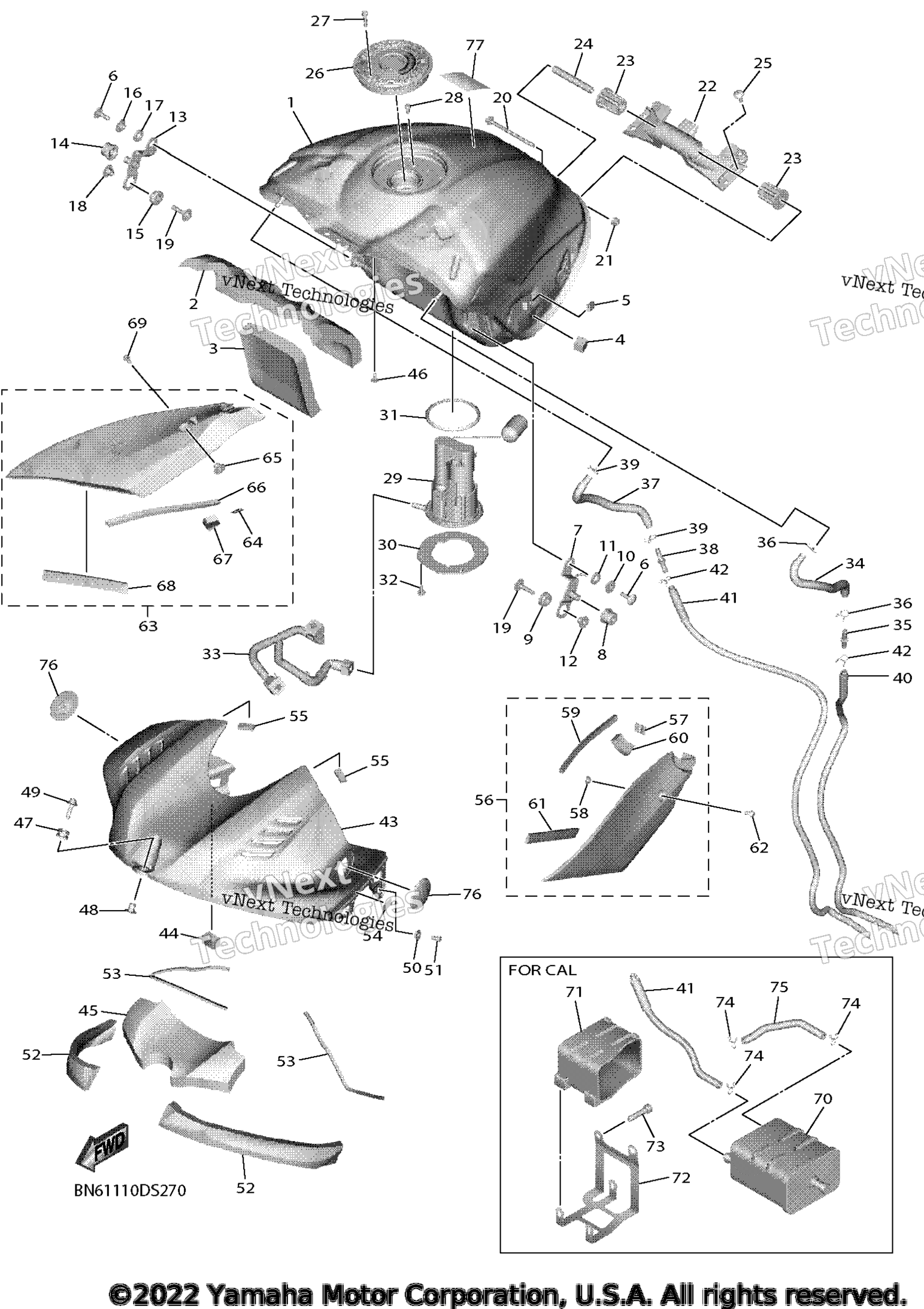

Схема топливного бака для YZFR6 (YZFR6HCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR MDNM6 art. BN6-24110-00-P1
По запросу
1
Fuel Tank Comp UR FOR BWP1 art. BN6-24110-00-P2
По запросу
1
Fuel Tank Comp UR FOR DPBMC art. BN6-YK241-00-P0
По запросу
2
Прокладка амортизирующая Yamaha art. BN6-2414J-00-00
от 1 491 ₽
3
Прокладка амортизирующая Yamaha art. 90520-15014-00
от 473 ₽
4
Damper, Locating 2 art. 14B-2836U-00-00
По запросу
5
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
6
Болт Yamaha art. 90111-06137-00
По запросу
7
Bracket, Fuel Tank 1 art. BN6-24191-00-00
По запросу
8
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
9
Grommet art. 90480-16278-00
По запросу
10
Collar art. 90387-06171-00
По запросу
11
Damper, Locating 3 art. BN6-24183-00-00
По запросу
12
Collar art. 90387-066Y6-00
По запросу
13
Bracket, Fuel Tank 1 art. BN6-24191-10-00
По запросу
14
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
15
Grommet art. 90480-16278-00
По запросу
16
Collar art. 90387-06171-00
По запросу
17
Damper, Locating 3 art. BN6-24183-00-00
По запросу
18
Collar art. 90387-066Y6-00
По запросу
19
Bolt, With Washer art. 90119-06262-00
По запросу
20
Bolt, Flange art. 95812-06090-00
По запросу
21
Гайка Yamaha art. 95702-06500-00
По запросу
22
Bracket, Tank Fitting art. BN6-2413Y-00-00
По запросу
23
Damper, Locating 3 art. 5SL-24183-00-00
По запросу
24
Collar art. 90387-06055-00
По запросу
25
Bolt, Hexagon Socket Button art. 90111-06038-00
По запросу
26
Cap Assy art. 39P-24602-00-00
По запросу
27
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
28
Болт Yamaha art. 91312-05010-00
от 630 ₽
29
Fuel Pump Comp art. BN6-13907-10-00
По запросу
30
Bracket, Fuel Pump art. 2CR-24491-00-00
По запросу
31
O-Ring art. 1RC-24486-00-00
По запросу
32
Болт Yamaha Болт Yamaha art. 90119-05015-00
от 882 ₽
33
Pipe, Fuel 1 art. 13S-13971-01-00
По запросу
34
Pipe 3 art. BN6-24313-00-00
По запросу
35
Joint art. 4XY-14568-00-00
По запросу
36
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
37
Pipe 3 FOR CALIFORNIA art. BN6-24313-20-00
По запросу
38
Joint art. 4XY-14568-00-00
По запросу
39
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
40
Pipe 4 art. BN6-24314-00-00
По запросу
41
Pipe 7 FOR U49 art. BN6-24317-00-00
По запросу
41
Pipe 7 FOR CALIFORNIA art. BN6-24317-20-00
По запросу
42
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
43
Cover, Top UR FOR DPBMC art. BN6-2171A-00-P0
По запросу
43
Cover, Top UR FOR MDNM6 art. BN6-2171A-00-P1
По запросу
43
Cover, Top UR FOR BWP1 art. BN6-2171A-00-P2
По запросу
44
Damper, Plate art. 90520-08006-00
По запросу
45
Damper art. BN6-12232-00-00
По запросу
46
Винт Yamaha art. 97707-50012-00
от 168 ₽
47
.Grommet art. 90480-12023-00
По запросу
48
.Collar art. 90387-06203-00
По запросу
49
Bolt, Hexagon Socket Head art. 90110-06233-00
По запросу
50
Collar art. 90387-05058-00
По запросу
51
Bolt art. 97012-05010-00
По запросу
52
Damper, Plate 4 art. 2S3-2414N-00-00
По запросу
53
Damper, Plate 1 art. 5PW-2414H-00-00
По запросу
54
Seal art. 5SL-21268-00-00
По запросу
55
Damper, Plate art. 90520-05024-00
По запросу
56
Tank Side Cover Assy 1 art. BN6-24106-00-00
По запросу
57
. Seal art. 5SL-21268-00-00
По запросу
58
. Collar art. 90387-05035-00
По запросу
59
. .Seal 3 art. 7TA-22875-00-00
По запросу
60
. .Mole art. 7CF-22869-00-00
По запросу
61
. .Damper, Plate art. 90520-05023-00
По запросу
62
Bolt,Hex. Socket Button art. 90111-05048-00
По запросу
63
Tank Side Cover Assy 2 art. BN6-24108-00-00
По запросу
64
. Seal art. 5SL-21268-00-00
По запросу
65
. Collar art. 90387-05035-00
По запросу
66
. .Seal 3 art. 7TA-22875-00-00
По запросу
67
. .Mole art. 7CF-22869-00-00
По запросу
68
. .Damper, Plate art. 90520-05023-00
По запросу
69
Bolt,Hex. Socket Button art. 90111-05048-00
По запросу
70
Canister Assy FOR CALIFORNIA art. 2CR-24170-00-00
По запросу
71
Damper, Locating 2 FOR CALIFORNIA art. 2CR-24182-00-00
По запросу
72
Bracket, Canistor FOR CALIFORNIA art. BN6-2419F-00-00
По запросу
73
Болт Yamaha art. 91317-06012-00
По запросу
74
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
75
Hose FOR CALIFORNIA art. 90445-10059-00
По запросу
76
Emblem art. 1RC-2413B-01-00
По запросу
77
Label, Warning General Info art. 29P-2816R-01-00
По запросу
