модель 2017 года
- Модель YZF R6
- Код модели YZFR6 (YZFR6HCB) CA

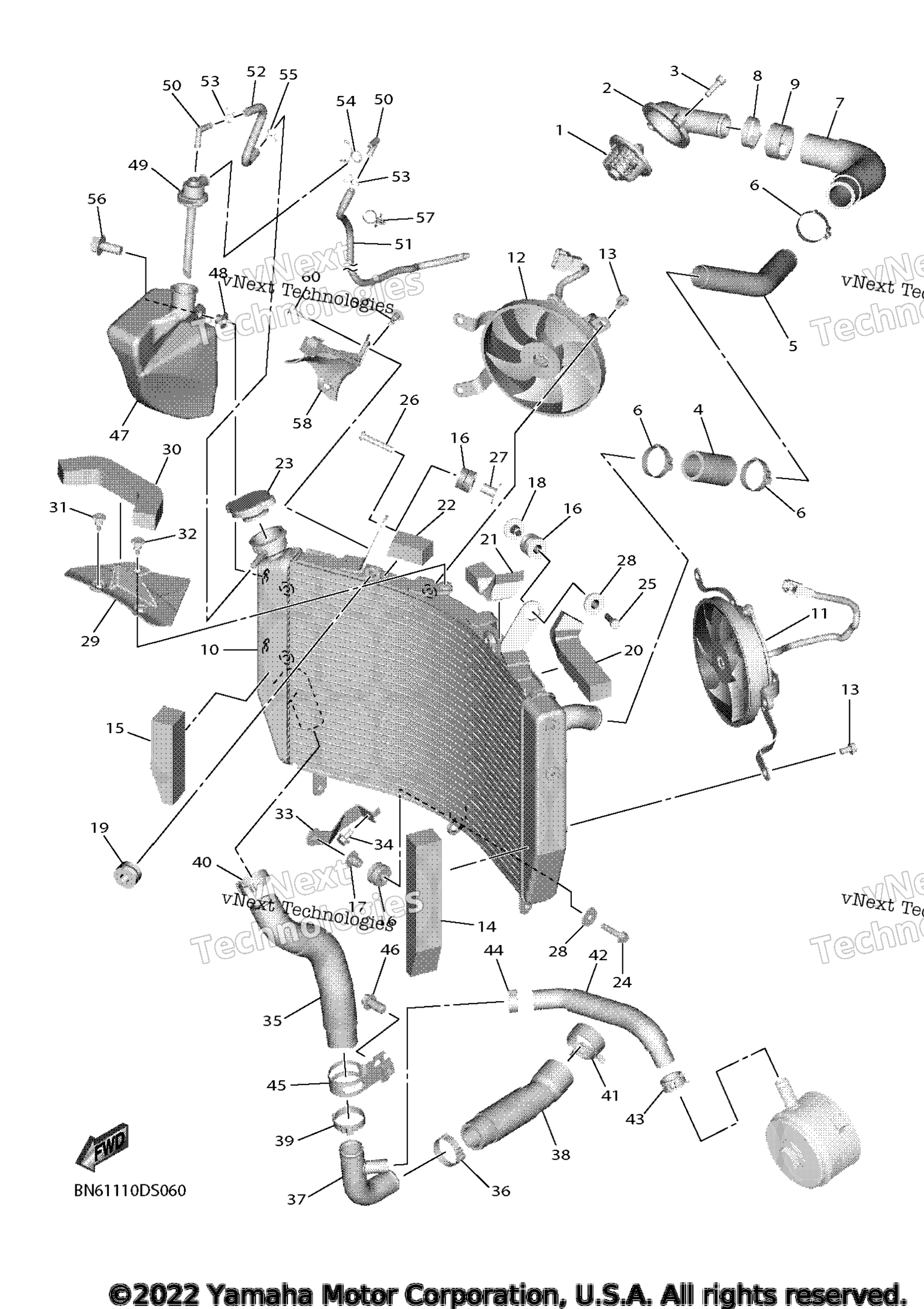

Схема шланга радиатора для YZFR6 (YZFR6HCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Термостат Yamaha art. 5SL-12410-01-00
По запросу
2
Cover, Thermostat art. 2C0-12413-00-00
По запросу
3
Болт Yamaha art. 91314-06020-00
от 263 ₽
4
Hose 3 art. 2C0-12578-01-00
По запросу
5
Трубка металлическая системы охлаждения Yamaha art. 2C0-12481-00-00
от 5 775 ₽
6
Clip art. 90467-320A0-00
По запросу
7
Hose 8 art. 2C0-12552-00-00
По запросу
8
Hose Clamp Assy art. 90450-35001-00
По запросу
9
Cover 2 art. 5GV-1246E-00-00
По запросу
10
Radiator Comp art. BN6-12461-00-00
По запросу
11
Blower Assy art. 2C0-12405-00-00
По запросу
12
Blower Assy art. 2C0-12405-10-00
По запросу
13
Bolt, Blower Holding art. 5GJ-12675-00-00
По запросу
14
Damper, Air Shroud 2 art. 2C0-12659-00-00
По запросу
15
Damper, Air Shroud 3 art. 2C0-12668-00-00
По запросу
16
Grommet art. 90480-15363-00
По запросу
17
Collar art. 90387-07391-00
По запросу
18
Collar art. 90387-0614M-00
По запросу
19
Grommet art. 90480-01029-00
По запросу
20
Прокладка амортизирующая Yamaha art. 13S-12659-00-00
от 725 ₽
21
Damper, Air Shroud 5 art. 13S-12678-00-00
По запросу
22
Damper, Shroud 7 art. 13S-12688-00-00
По запросу
23
Cap, Radiator art. 5SL-12462-00-00
По запросу
24
Bolt, Flange art. 90105-06040-00
По запросу
25
Bolt, Button Head art. 92017-06035-00
По запросу
26
Bolt, Hexagon Socket Head art. 91317-06035-00
По запросу
27
Collar art. 90387-0614M-00
По запросу
28
Washer, Plate art. 90201-063J2-00
По запросу
29
Plate art. BN6-12535-00-00
По запросу
30
Damper, Air Shroud 4 art. 13S-12669-00-00
По запросу
31
Пистон Yamaha art. 90269-06081-00
от 788 ₽
32
Rivet art. 90269-07007-00
По запросу
33
Bracket 1 art. 2C0-1244E-00-00
По запросу
34
Болт с фланцем art. 95817-06012-00
По запросу
35
Hose 4 art. 2C0-12579-00-00
По запросу
36
Clip art. 90467-320A0-00
По запросу
37
Joint, Hose 2 art. 2C0-12582-00-00
По запросу
38
Hose 7 art. 2C0-12551-00-00
По запросу
39
Clip art. 90467-320A0-00
По запросу
40
Clip art. 90467-320A0-00
По запросу
41
Clip art. 90467-310A0-00
По запросу
42
Hose 6 art. 2C0-12589-00-00
По запросу
43
Clip art. 90467-200A0-00
По запросу
44
Clip art. 90467-210A2-00
По запросу
45
Clamp 1 art. 2C0-12491-00-00
По запросу
46
Bolt, Flange art. 95027-10020-00
По запросу
47
Tank, Recovery art. 2C0-21871-00-00
По запросу
48
Collar art. 90387-06681-00
По запросу
49
Cap art. 2C0-21875-00-00
По запросу
50
Elbow art. 26H-21828-00-00
По запросу
51
Pipe 1 art. 2C0-21816-01-00
По запросу
52
Hose,3 art. 2C0-1243F-00-00
По запросу
53
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
54
Clip art. 90467-10M04-00
По запросу
55
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
56
Bolt, Flange Deep Recess art. 95D02-06014-00
По запросу
57
Clamp art. 90464-10M38-00
По запросу
58
Cover 5 art. BN6-1246H-00-00
По запросу
59
Rivet art. 90269-07007-00
По запросу
60
Rivet art. 90269-06001-00
По запросу
