модель 2020 года
- Модель MT-03
- Код модели MT03 (MT03LB)

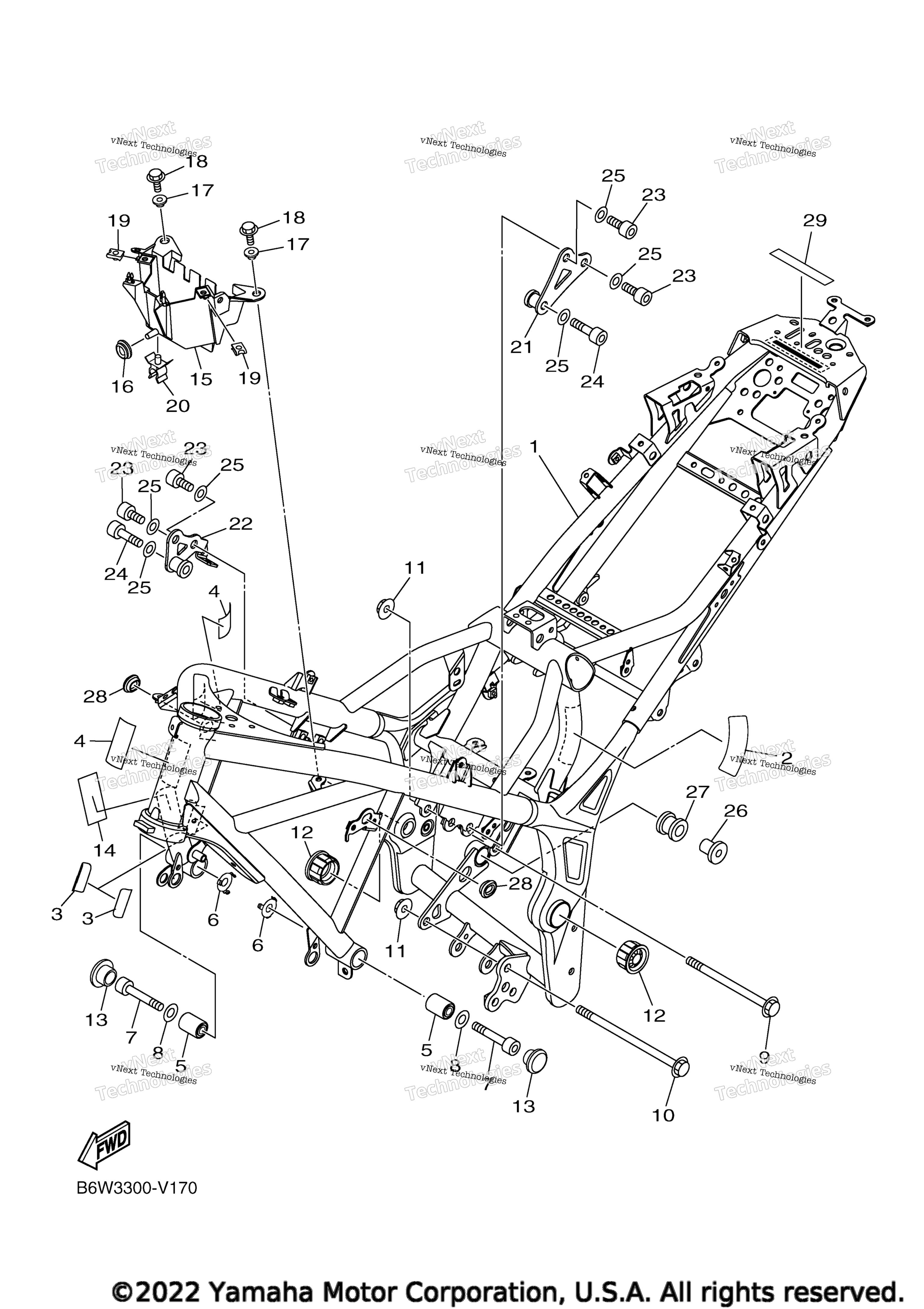

Схема рамы для MT03 (MT03LB)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp MBL2 art. B04-F1110-01-P1
По запросу
2
Protector art. 1WD-F1652-00-00
По запросу
3
Protector art. 1WD-F193A-00-00
По запросу
4
Seal art. 5D9-F414G-00-00
По запросу
5
Damper art. 90388-10816-00
По запросу
6
Plate 1 art. 1WD-F191B-00-00
По запросу
7
Bolt,Hex.Socket Head art. 91317-10060-00
По запросу
8
Washer, Plate art. 90201-10854-00
По запросу
9
Bolt, Flange art. 90105-10889-00
По запросу
10
Bolt, Flange art. 90105-10891-00
По запросу
11
Nut art. 90179-10805-00
По запросу
12
Cover art. 1WD-F135F-00-00
По запросу
13
Plug art. 90338-23801-00
По запросу
14
Seal art. B04-F414G-00-00
По запросу
15
Box art. 1WD-F1171-00-00
По запросу
16
Втулка резиновая Yamaha art. 90480-13014-00
от 882 ₽
17
Collar art. 90387-07819-00
По запросу
18
Bolt, Flange art. 95022-06014-00
По запросу
19
Nut, Spring art. 90183-06818-00
По запросу
20
Clamp art. 90464-12015-00
По запросу
21
Stay 1 art. 1WD-F122A-00-00
По запросу
22
Stay 2 art. B04-F122B-00-00
По запросу
23
Bolt,Hex.Socket Head art. 91317-10020-00
По запросу
24
Bolt,Hex.Socket Head art. 91317-10045-00
По запросу
25
Washer, Plate art. 92907-10600-00
По запросу
26
Collar art. 90387-08812-00
По запросу
27
Damper, Muffler art. 4XV-27424-00-00
По запросу
28
Втулка Yamaha art. 90480-01558-00
По запросу
29
Seal 2 art. 2DS-F414E-00-00
По запросу
