модель 2020 года
- Модель MT-03
- Код модели MT03 (MT03LB)

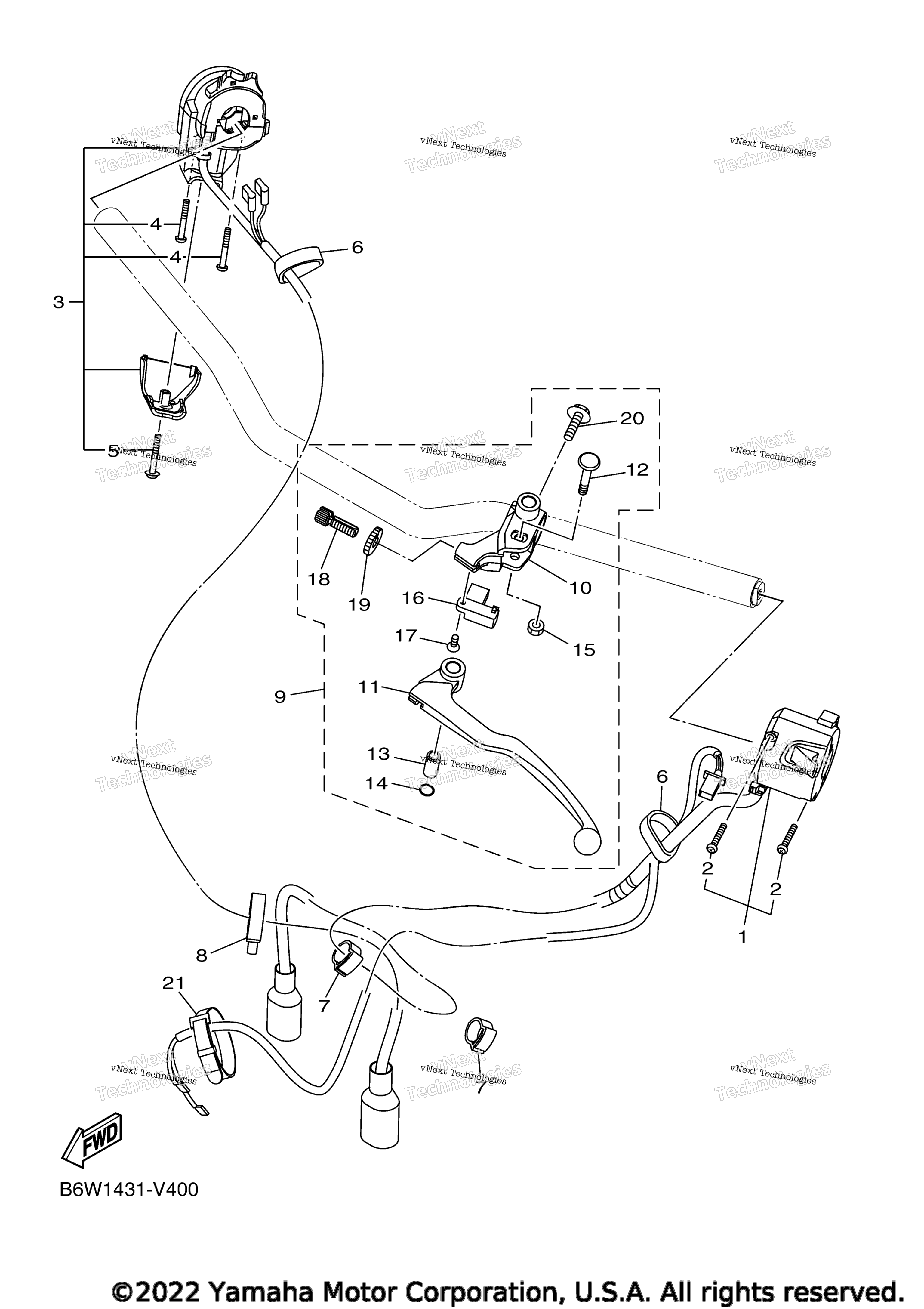

Схема рычагов управления и переключателей для MT03 (MT03LB)
Схема
Детали
Номер
Наименование детали
Цена
1
Switch, Handle 4 art. B9T-H3972-00-00
По запросу
2
. .Screw, Pan Head art. 98517-04025-00
По запросу
3
Switch, Handle 2 art. B9T-H3975-00-00
По запросу
4
. .Screw, Pan Head art. 98507-04030-00
По запросу
5
. .Screw, With Washer art. 97607-04230-00
По запросу
6
Band, Switch Cord art. 3RS-H3936-00-00
По запросу
7
Clamp art. 90464-16003-00
По запросу
8
Clamp art. 90464-30001-00
По запросу
9
Lever Holder Assy (Left) art. 1WD-H2910-00-00
По запросу
10
. .Holder, Lever 1 art. 1WD-H2911-00-00
По запросу
11
. .Lever 1 art. 1WD-H3912-00-00
По запросу
12
. .Bolt, Lever art. 31A-83945-00-00
По запросу
13
. .Collar, Lever 1 art. 31A-83913-00-00
По запросу
14
. .O-Ring art. 93210-10118-00
По запросу
15
Гайка Yamaha art. 95617-06100-00
от 368 ₽
16
Концевой включатель сцепления Yamaha art. 5BP-H2917-00-00
от 1 848 ₽
17
. .Screw, Countersunk art. 98707-03008-00
По запросу
18
Болт регулировки натяжения Yamaha art. 90123-08002-00
По запросу
19
Гайка Yamaha art. 90179-08030-00
По запросу
20
. .Bolt, With Washer art. 97507-06525-00
По запросу
21
Зажим пластиковый art. 25G-83936-01-00
По запросу
