модель 2020 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FLL)

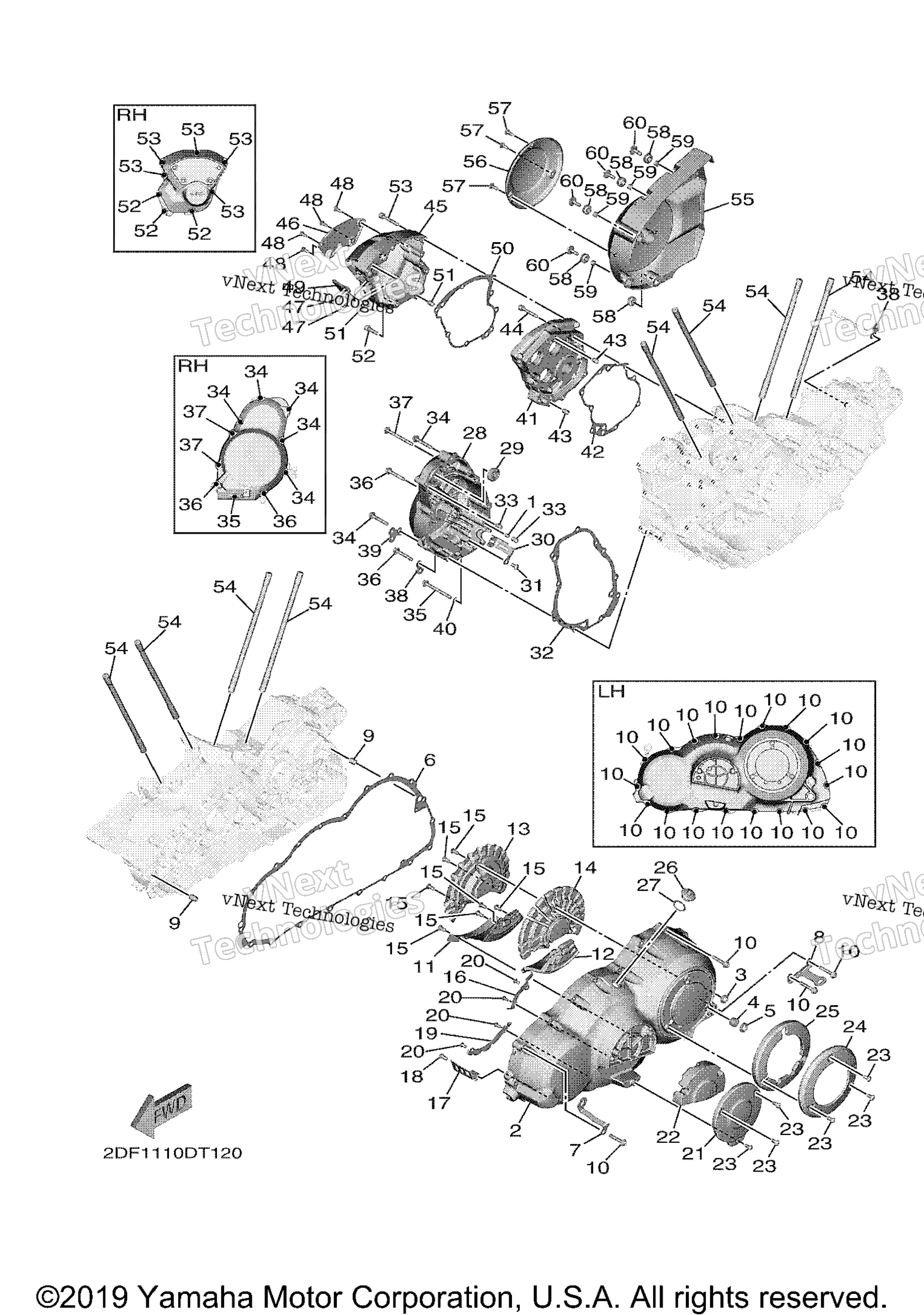

Схема крышки картера 1 для STAR VENTURE (XV19FLL)
Схема
Детали
Номер
Наименование детали
Цена
1
Nozzle 2 art. 2DF-15148-00-00
По запросу
2
Cover, Crankcase 1 MBL2 art. 2DF-15411-00-00
По запросу
3
Oil Seal art. 93102-10008-00
По запросу
4
Bearing art. 93317-11295-00
По запросу
5
Сальник Yamaha art. 93102-12224-00
По запросу
6
Gasket, Crankcase Cover 1 art. 2DF-15451-00-00
По запросу
7
Holder, 2 art. 2DF-1546D-00-00
По запросу
8
Clip, Guide art. 2DF-15759-00-00
По запросу
9
Палец Yamaha art. 99530-10114-00
По запросу
10
Bolt, Hexagon Socket Head art. 90110-06403-00
По запросу
11
Plate art. 2DF-15113-00-00
По запросу
12
Damper 2 art. 2DF-1542B-00-00
По запросу
13
Plate art. 2DF-15589-00-00
По запросу
14
Damper 1 art. 2DF-1542A-00-00
По запросу
15
Screw art. 90149-06156-00
По запросу
16
Guide 1 art. 2DF-15142-00-00
По запросу
17
Clamp 2 art. 2DF-15484-00-00
По запросу
18
Болт Yamaha art. 90149-06068-00
от 473 ₽
19
Guide art. 2DF-15143-00-00
По запросу
20
Винт Yamaha art. 90149-05030-00
от 882 ₽
21
Cover, Generator 2 art. 2DF-15425-00-00
По запросу
22
Damper 1 art. 2DF-15316-00-00
По запросу
23
Screw art. 90149-06191-00
По запросу
24
Cover, 1 art. 2DF-15415-00-00
По запросу
25
Damper 3 art. 2DF-1542C-00-00
По запросу
26
Plug art. 5PX-15189-00-00
По запросу
27
O-Ring art. 93210-20003-00
По запросу
28
Cover, Crankcase 2 MBL2 art. 2DF-15421-00-00
По запросу
29
Подшипник вала помпы Yamaha art. 93306-00004-00
от 4 490 ₽
30
Guide, Inlet art. 2DF-15377-00-00
По запросу
31
Screw art. 90149-06156-00
По запросу
32
Gasket, Crankcase Cover 2 art. 2DF-15461-00-00
По запросу
33
Палец Yamaha art. 99530-08012-00
от 882 ₽
34
Bolt, Hexagon Socket Head art. 90110-06418-00
По запросу
35
Bolt, Hexagon Socket Head art. 90110-06420-00
По запросу
36
Bolt, Hexagon Socket Head art. 90110-06418-00
По запросу
37
Bolt, Hexagon Socket Head art. 90110-06420-00
По запросу
38
Plate, Lock art. 2DF-15144-00-00
По запросу
39
Holder art. 2DF-1546C-00-00
По запросу
40
Шайба Yamaha art. 90430-06014-00
По запросу
41
Crankcase Cover Assy 3 art. 2DF-15430-00-00
По запросу
42
Gasket, Crankcase Cover 3 art. 2DF-15462-00-00
По запросу
43
Палец Yamaha art. 99530-08012-00
от 882 ₽
44
Bolt, Hexagon Socket Head art. 90110-06423-00
По запросу
45
Cover, Shifter art. 2DF-15429-00-00
По запросу
46
Cover, Cap 2 art. 2DF-15427-00-00
По запросу
47
Bolt, Hex. Socket Button art. 90111-05053-00
По запросу
48
.Bolt,Hex. Socket Button art. 90111-05053-00
По запросу
49
Protector, Cover art. 2DF-15499-00-00
По запросу
50
Gasket, Decompression art. 2DF-12286-00-00
По запросу
51
Палец Yamaha art. 99530-08012-00
от 882 ₽
52
Bolt, Hexagon Socket Head art. 90110-06413-00
По запросу
53
Bolt, Hexagon Socket Head art. 90110-06423-00
По запросу
54
Bolt, Stud art. 90116-12020-00
По запросу
55
Cover, Oil Pump 2 art. 2DF-15426-01-00
По запросу
56
Cover art. 2DF-15779-00-00
По запросу
57
Tapping Screw art. 90169-05003-00
По запросу
58
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
59
Collar art. 90387-0611W-00
По запросу
60
Bolt, Hex.Socket Button art. 90111-06130-00
По запросу
