модель 2020 года
- Модель Star Venture
- Код модели STAR VENTURE (XV19FLL)

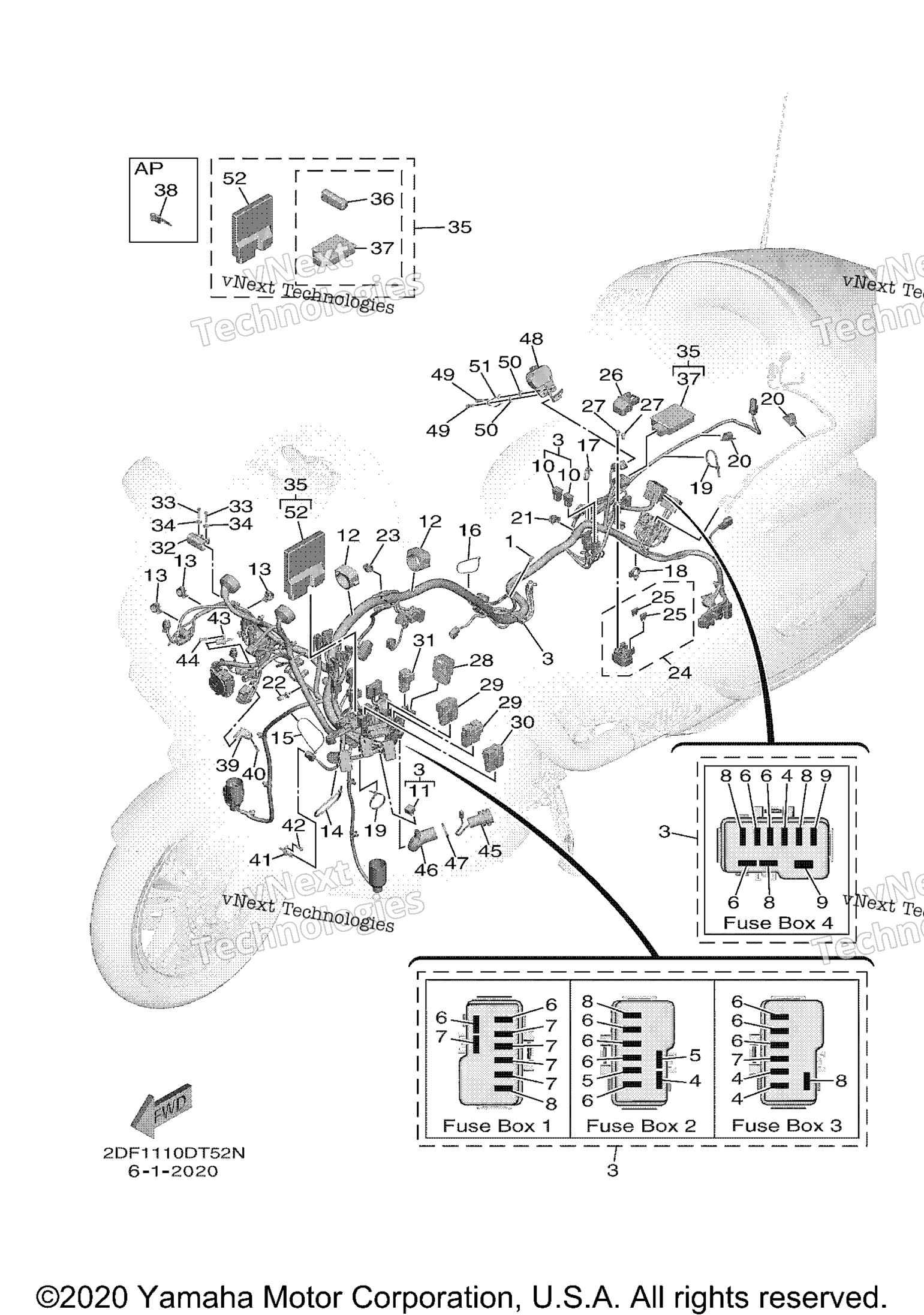

Схема электрооборудования 2 для STAR VENTURE (XV19FLL)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Hexagon art. 90153-06044-00
По запросу
3
Wire Harness Assy art. 2DF-82590-00-00
По запросу
4
Предохранитель 3А art. 67F-82151-30-00
По запросу
5
Предохранитель электрический 5А Yamaha art. 67F-82151-20-00
от 788 ₽
6
. . .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
7
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
8
Предохранитель 15А art. 67F-82151-50-00
По запросу
9
. . .Fuse (30A-Bl) art. 5JJ-82151-60-00
По запросу
10
. . .Fuse (50A) art. 5JW-82151-10-00
По запросу
11
. . .Diode Assy art. 3XV-81980-00-00
По запросу
12
Clamp art. 90464-40002-00
По запросу
13
Зажим Yamaha art. 90464-16006-00
По запросу
14
Clamp art. 90464-80002-00
По запросу
15
Band art. 3MA-82591-00-00
По запросу
16
Хомут пластмассовый art. 90460-15126-00
По запросу
17
Зажим пластиковый art. 25G-83936-01-00
По запросу
18
Зажим-клипса Yamaha art. 90464-20181-00
от 683 ₽
19
Band art. 1UA-82591-00-00
По запросу
20
Clamp art. 90464-13185-00
По запросу
21
Clamp art. 90464-11003-00
По запросу
22
Clamp art. 90464-20016-00
По запросу
23
Clamp art. 90464-14010-00
По запросу
24
Starter Relay Assy art. 2DF-81940-00-00
По запросу
25
. . .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
26
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
27
Болт с фланцем art. 95027-06008-00
По запросу
28
Relay Assy (5Vk-30) art. 5VK-81950-32-00
По запросу
29
Relay Assy art. 5XT-81950-00-00
По запросу
30
Relay Assy art. 5XT-81950-00-00
По запросу
31
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
32
Sensor, Lean Angle art. 5VU-82576-02-00
По запросу
33
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
34
Washer, Plate art. 90201-04030-00
По запросу
35
Remote Control Unit Set art. 2DF-W862A-00-00
По запросу
36
. Xmtr. Comp art. 2DF-86261-01-00
По запросу
37
. Receiver Complete art. 2DF-86265-00-00
По запросу
38
Blank Key AP art. 2DF-82511-09-00
По запросу
39
Датчик давления воздуха Yamaha art. 1WS-82380-00-00
По запросу
40
Bolt, Hexagon Socket Head art. 91317-05020-00
По запросу
41
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
42
Bolt, Button Head art. 92012-05014-00
По запросу
43
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
44
Bolt, Button Head art. 92012-05014-00
По запросу
45
Прикуриватель Yamaha art. 23P-8254B-00-00
от 9 230 ₽
46
Cover, Connector art. 538-82599-10-00
По запросу
47
Clamp (101.0X7.0) art. 90464-25004-00
По запросу
48
Switch art. 2DF-82627-00-00
По запросу
49
.Bolt, Button Head art. 92017-06020-00
По запросу
50
Washer, Plate art. 90201-06045-00
По запросу
51
Plate 2 art. 2DF-82389-10-00
По запросу
52
. Engine Control Unit Assy art. 2DF-8591A-01-00
По запросу
