модель 2021 года
- Модель MT-03
- Код модели MT-03 (MT03MB)

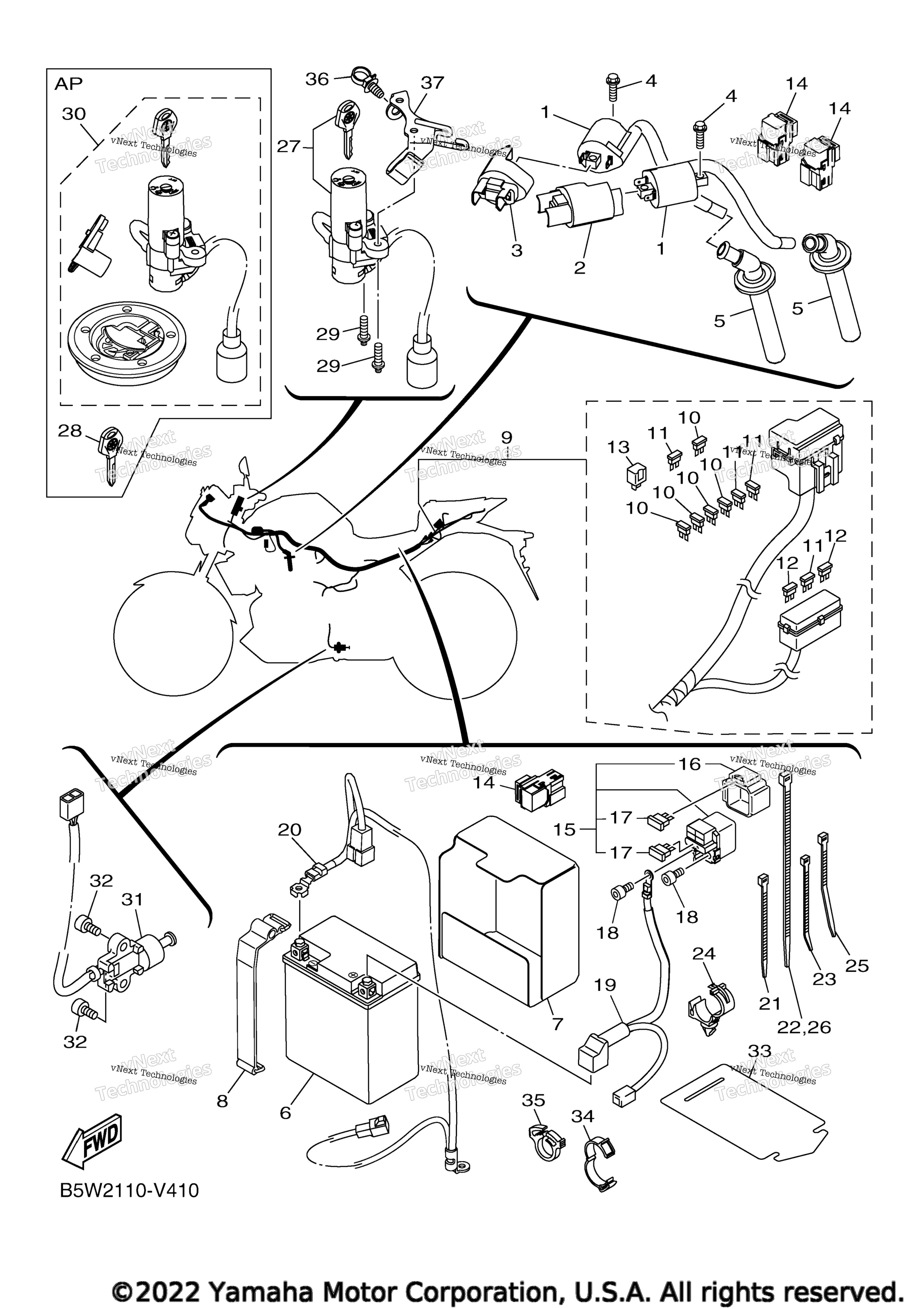

Схема электрооборудования 1 для MT-03 (MT03MB)
Схема
Детали
Номер
Наименование детали
Цена
1
Ignition Coil Assy art. 1WD-H2310-01-00
По запросу
2
Cover, Ignition Coil art. B9T-H2314-00-00
По запросу
3
Cover, Ignition Coil art. B9T-H2314-10-00
По запросу
4
Болт Yamaha art. 95022-06020-00
По запросу
5
Plug Cap Assy art. 1WD-H2370-00-00
По запросу
6
Battery Assy (Gs Gtz8v) art. GTZ-8V000-00-00
По запросу
7
Pad, Battery art. 1WD-H2121-00-00
По запросу
8
Band, Battery art. 1WD-H2131-00-00
По запросу
9
Wire Harness Assy art. B5W-H2590-10-00
По запросу
10
. .Fuse (7.5A Bl) art. 1WD-H2151-20-00
По запросу
11
. .Fuse (15A-Bl) art. 1WD-H2151-10-00
По запросу
12
. .Fuse (30A) art. 1WD-H2151-30-00
По запросу
13
. .Diode Assy art. 4B4-H1980-00-00
По запросу
14
Relay Assy art. 1WD-H1950-00-00
По запросу
15
Starter Relay Assy art. 1WD-H1940-00-00
По запросу
16
. .Band art. 1WD-H2155-00-00
По запросу
17
. .Fuse (30A) art. 1WD-H2151-01-00
По запросу
18
Bolt, Hexagon Socket Head art. 91312-05008-00
По запросу
19
Wire, Plus Lead art. 2WD-H2115-00-00
По запросу
20
Wire, Minus Lead art. B5W-H2116-00-00
По запросу
21
Clamp art. 1UA-82591-00-00
По запросу
22
Clamp art. 90464-70800-00
По запросу
23
Clamp art. 90464-22800-00
По запросу
24
Зажим Yamaha art. 90464-20010-00
По запросу
25
Clamp art. 90464-36005-00
По запросу
26
Clamp art. 90464-70800-00
По запросу
27
Main Switch Steering Lock art. B9T-H2501-00-00
По запросу
28
Blank Key AP art. 1WD-H2511-09-00
По запросу
29
Bolt art. 90109-06282-00
По запросу
30
Main Sw. Strg. Lock Sub Assy AP art. B9T-XH250-10-00
По запросу
31
Switch, Side Stand art. 1WD-H2566-01-00
По запросу
32
Bolt, Hexagon Socket Head art. 91317-05018-00
По запросу
33
Band art. 1WD-H2591-00-00
По запросу
34
Clamp art. 90464-26001-00
По запросу
35
Clamp art. 90464-08009-00
По запросу
36
Clamp art. 90464-30009-00
По запросу
37
Stay 3 art. B9T-F8358-00-00
По запросу
