модель 2021 года
- Модель MT-03
- Код модели MT-03 (MT03MB)

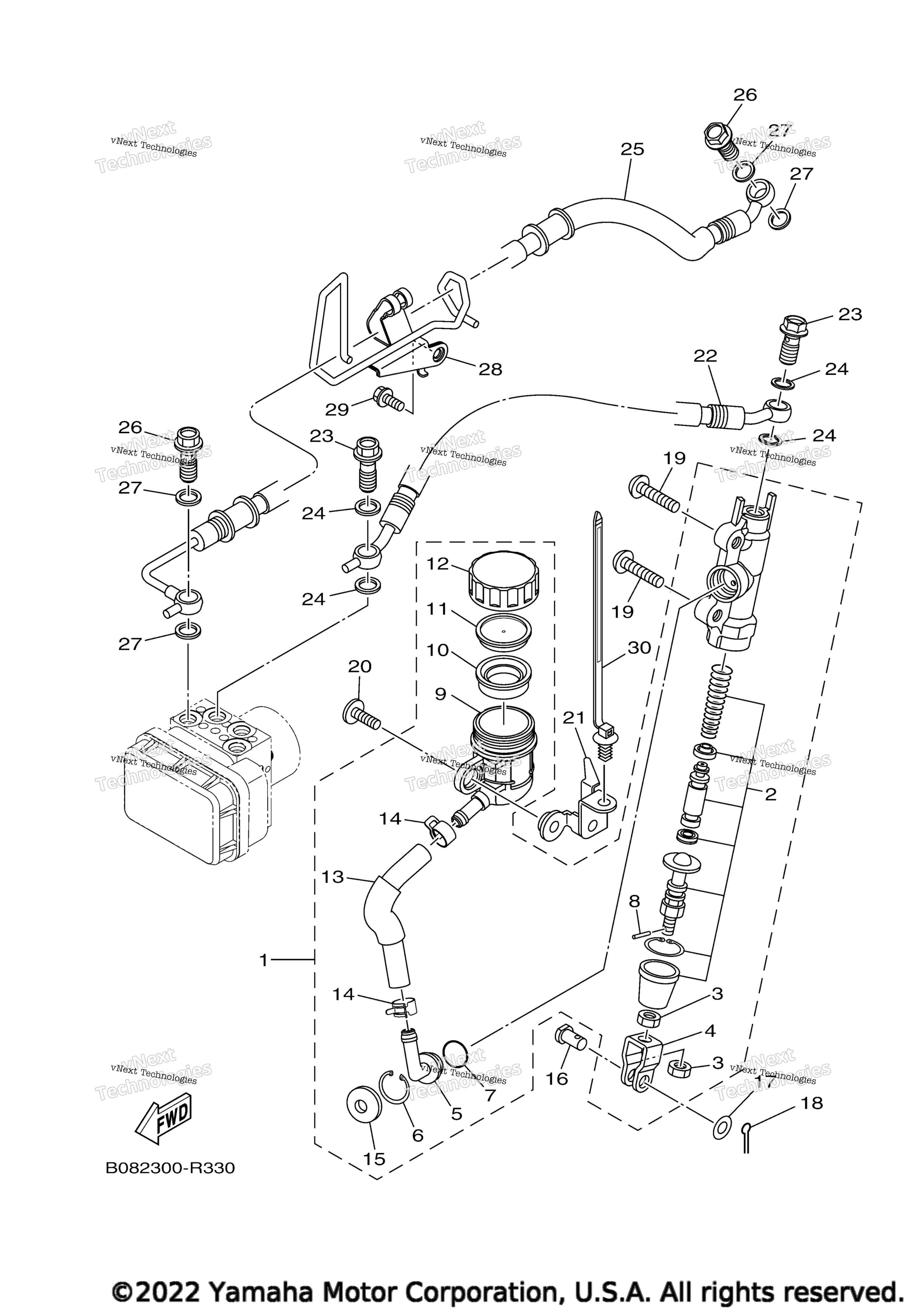

Схема заднего главного цилиндра тормоза для MT-03 (MT03MB)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Master Cylinder Assy art. 1WD-F580E-00-00
По запросу
2
. .Cylinder Kit, Master art. 1WD-F5808-00-00
По запросу
3
. .Nut art. 95317-08700-00
По запросу
4
. .Joint art. 50C-F7222-00-00
По запросу
5
. .Joint art. 50C-F582A-50-00
По запросу
6
. .Circlip art. 50C-F5866-00-00
По запросу
7
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
8
. .Pin, Brake Rod art. 3KW-27234-00-00
По запросу
9
. .Tank, Reservoir art. 50C-F5894-11-00
По запросу
10
. .Diaphragm, Reservoir art. 2VN-F5854-00-00
По запросу
11
. .Bush,Diaphragm art. 50C-F5855-00-00
По запросу
12
. .Cap, Reservoir art. 1WD-F5852-50-00
По запросу
13
. .Hose, Reservoir art. 1WD-F5895-50-00
По запросу
14
Хомут Yamaha art. 90467-12085-00
от 1 292 ₽
15
. .Cover, Dust art. 50C-F589A-00-00
По запросу
16
Pin, Clevis art. 90240-08124-00
По запросу
17
Washer, Plate art. 90201-08083-00
По запросу
18
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
19
Bolt, Button Head art. 92012-08030-00
По запросу
20
Bolt,Hex. Socket Button art. 90111-06121-00
По запросу
21
Holder, Reserve Tank art. B04-F582E-00-00
По запросу
22
Hose, Brake 5 art. 2WD-F581K-00-00
По запросу
23
Болт, штуцер art. 90401-10159-00
По запросу
24
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
25
Hose, Brake 6 art. 2WD-F582J-00-00
По запросу
26
Болт, штуцер art. 90401-10159-00
По запросу
27
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
28
Holder, Brake Hose art. 2WD-F5887-00-00
По запросу
29
Bolt, Flange Deep Recess art. 95D37-06014-00
По запросу
30
Clamp art. 90464-30009-00
По запросу
