модель 2021 года
- Модель MT-07
- Код модели MT07 (MT07MCB) CA

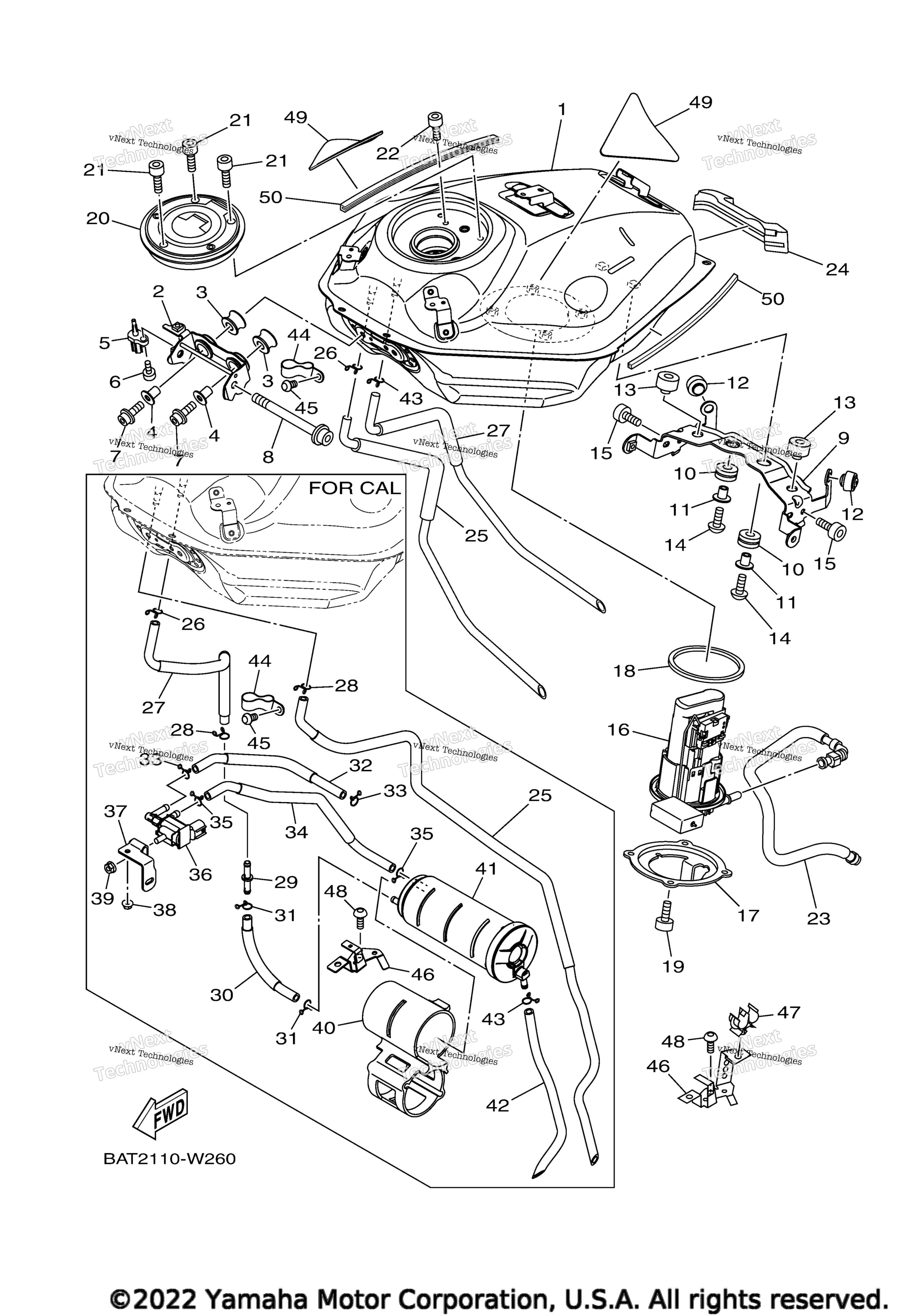

Схема топливного бака для MT07 (MT07MCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. BAT-24110-00-00
По запросу
2
Bracket, Tank Fitting art. BAT-2412Y-00-00
По запросу
3
Grommet art. 3D7-24339-00-00
По запросу
4
Collar art. 90387-06136-00
По запросу
5
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
6
Болт Yamaha art. 98517-05012-00
По запросу
7
Болт Yamaha art. 90110-06172-00
По запросу
8
Bolt, Flange art. 95817-08100-00
По запросу
9
Bracket, Tank Fitting art. BAT-2413Y-00-00
По запросу
10
Grommet art. 90480-16003-00
По запросу
11
Collar art. 90387-06287-00
По запросу
12
Stopper, Main Stand art. 5UY-27114-00-00
По запросу
13
.Stopper, Main Stand art. 278-27114-00-00
По запросу
14
Bolt, Hexagon Socket Button art. 90111-06084-00
По запросу
15
Болт Yamaha art. 91317-06012-00
По запросу
16
Fuel Pump Comp art. 1WS-13907-10-00
По запросу
17
Bracket, Fuel Pump art. 1WS-24491-01-00
По запросу
18
O-Ring art. 1RC-24486-00-00
По запросу
19
Болт Yamaha art. 91312-05010-00
от 630 ₽
20
Cap Assy art. 39P-24602-00-00
По запросу
21
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
22
Bolt, Hexagon Socket Head art. 91317-05010-00
По запросу
23
Pipe, Fuel 1 art. 1WS-13971-01-00
По запросу
24
Damper, Side Cover art. B4C-2411J-00-00
По запросу
25
Pipe, Overflow FOR U49 art. 1WS-24318-00-00
По запросу
25
Pipe, Overflow FOR CAL art. 2RC-24318-00-00
По запросу
26
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
27
Pipe 10 FOR CAL art. B2G-24321-00-00
По запросу
27
Pipe 2 FOR U49 art. 1WS-24312-10-00
По запросу
28
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
29
Joint FOR CAL art. 4XY-14568-00-00
По запросу
30
Pipe 11 FOR CAL art. B2G-24322-00-00
По запросу
31
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
32
Pipe 2 FOR CAL art. BAT-24312-10-00
По запросу
33
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
34
Pipe 3 FOR CAL art. BAT-24313-10-00
По запросу
35
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
36
Solenoid Valve Assy FOR CAL art. BG4-86120-00-00
По запросу
37
Bracket, Canistor FOR CAL art. BAT-2419F-00-00
По запросу
38
Гайка art. 95707-05500-00
По запросу
39
Nut, Flange FOR CAL art. 95707-06500-00
По запросу
40
Damper, Locating 2 FOR CAL art. 2RC-24182-00-00
По запросу
41
Canister Assy FOR CAL art. BW3-F4170-00-00
По запросу
42
Hose FOR CAL art. 90445-10069-00
По запросу
43
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
44
Clamp 1 art. 1WS-24135-00-00
По запросу
45
Bolt, Button Head art. 92017-06010-00
По запросу
46
Bracket FOR U49 art. 1WS-2419F-00-00
По запросу
46
Bracket, Canistor FOR CAL art. 2RC-2419F-00-00
По запросу
47
Clamp FOR U49 art. 90464-11007-00
По запросу
48
Bolt, Hexagon Socket Button art. 90111-06119-00
По запросу
49
Damper, Plate 1 art. BAT-2414H-00-00
По запросу
50
Mold, Fuel Tank art. 3D7-24188-00-00
По запросу
