модель 2021 года
- Модель MT-07
- Код модели MT07 (MT07MCB) CA

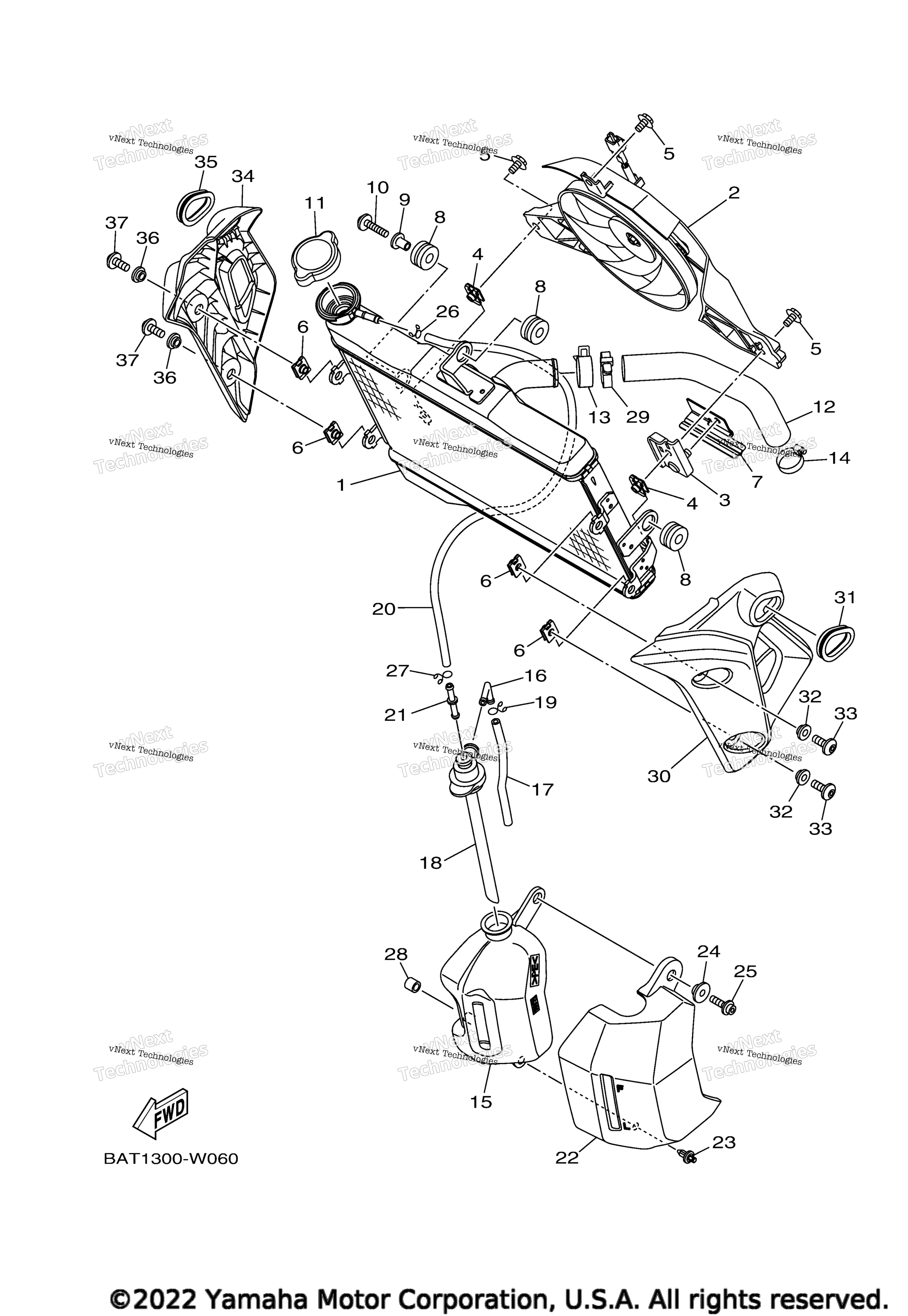

Схема радиатора и шлангов для MT07 (MT07MCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Radiator Comp art. B4T-12461-00-00
По запросу
2
Blower Assy art. BW3-12405-00-00
По запросу
3
Bracket, Horn art. BW3-21343-00-00
По запросу
4
Nut 1 art. 1WS-12671-00-00
По запросу
5
Bolt, Blower Holding art. 2S3-12675-00-00
По запросу
6
Nut 1 art. 1WS-12671-00-00
По запросу
7
Stay, Horn art. BAT-83378-00-00
По запросу
8
Grommet art. 90480-15363-00
По запросу
9
Collar art. 90387-07391-00
По запросу
10
Bolt, Hexagon Socket Button art. 90111-06156-00
По запросу
11
Cap, Radiator art. 5SL-12462-00-00
По запросу
12
Hose 3 art. 1WS-12578-00-00
По запросу
13
Clip art. 90467-290A0-00
По запросу
14
Hose Clamp Assy art. 90450-35001-00
По запросу
15
Tank, Recovery art. 1WS-21871-01-00
По запросу
16
Elbow art. 26H-21828-00-00
По запросу
17
Hose art. 90445-08035-00
По запросу
18
Cap art. 3P6-21875-00-00
По запросу
19
Зажим art. 90467-08021-00
По запросу
20
Pipe 1 art. 1WS-21816-00-00
По запросу
21
Joint art. 4XY-14568-00-00
По запросу
22
Cover art. 1WS-2172W-00-00
По запросу
23
Rivet art. 90269-06008-00
По запросу
24
Collar art. 90387-06024-00
По запросу
25
Bolt, Hexagon Socket Head art. 90110-06163-00
По запросу
26
Зажим art. 90467-08021-00
По запросу
27
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
28
Hose art. 90445-10064-00
По запросу
29
Clamp art. 90464-07M40-00
По запросу
30
Cover, Side 3 art. BAT-21731-00-00
По запросу
31
Damper, Flasher 1 art. B7N-83321-00-00
По запросу
32
Collar art. 90387-06130-00
По запросу
33
Bolt, Hexagon Socket Button art. 90111-06151-00
По запросу
34
Cover, Side 4 art. BAT-21741-00-00
По запросу
35
Damper, Flasher 1 art. B7N-83321-00-00
По запросу
36
Collar art. 90387-06130-00
По запросу
37
Bolt, Hexagon Socket Button art. 90111-06151-00
По запросу
