модель 2021 года
- Модель MT-09
- Код модели MT09 (MT09MB)

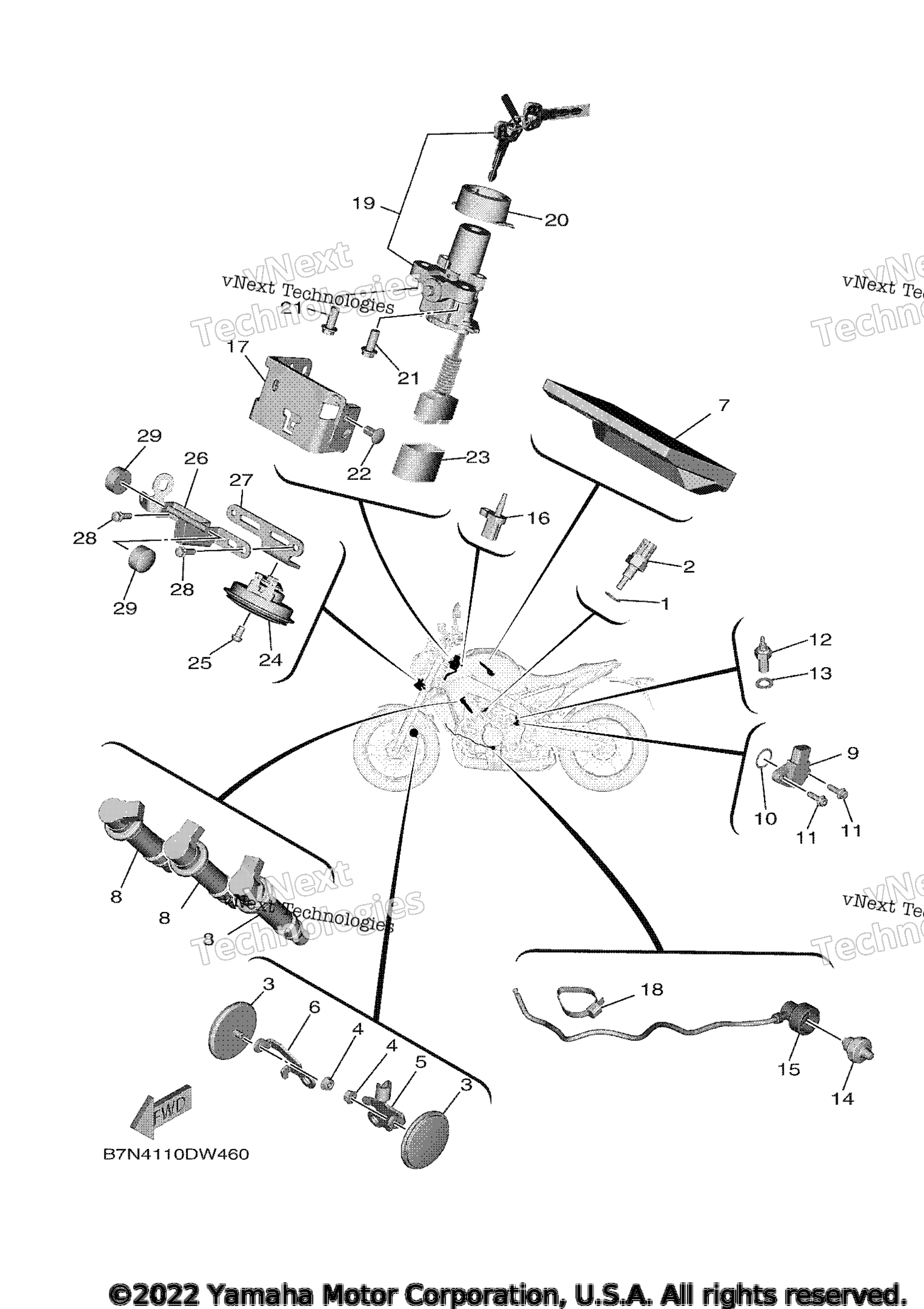

Схема электрооборудования 2 для MT09 (MT09MB)
Схема
Детали
Номер
Наименование детали
Цена
1
Gasket art. 90430-10004-00
По запросу
2
Thermo Unit art. 52B-H3591-00-00
По запросу
3
Reflector, Front 1 art. 4AG-85111-00-00
По запросу
4
Гайка Yamaha art. 95702-06500-00
По запросу
5
Bracket, Reflector 1 art. B7N-85112-00-00
По запросу
6
Bracket, Reflector 2 art. B7N-85122-00-00
По запросу
7
Engine Control Unit Assy FOR CAL art. B7N-8591A-61-00
По запросу
7
Engine Control Unit Assy FOR U49 art. B7N-8591A-12-00
По запросу
8
Ignition Coil Assy art. 1WS-82310-00-00
По запросу
9
Sensor, Gear Position art. 2CR-85899-10-00
По запросу
10
O-Ring art. 93210-17008-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-05038-00
По запросу
12
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
13
Прокладка art. 90430-10148-00
По запросу
14
Oil Pressure Switch Assy art. 1WS-82504-01-00
По запросу
15
Wire, Sub Lead art. B3L-82509-11-00
По запросу
16
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
17
Cover, Connector art. B7N-82599-01-00
По запросу
18
Зажим art. 90464-15195-00
По запросу
19
Main Switch Steering Lock art. B7N-82501-11-00
По запросу
20
Cover, Main Switch art. 3P6-82568-00-00
По запросу
21
Bolt, Flange art. 90105-081A1-00
По запросу
22
Rivet art. 90269-07015-00
По запросу
23
Protecter, Wire Harness art. B7N-82589-01-00
По запросу
24
Horn art. B7N-83371-00-00
По запросу
25
Bolt, Button Head art. 92017-06010-00
По запросу
26
Stay, Setting art. B7N-8431R-00-00
По запросу
27
Bracket, Horn art. B7N-23377-00-00
По запросу
28
Болт с фланцем art. 90105-06696-00
По запросу
29
Damper art. B7N-84527-00-00
По запросу
