модель 2021 года
- Модель MT-09
- Код модели MT09 (MT09MB)

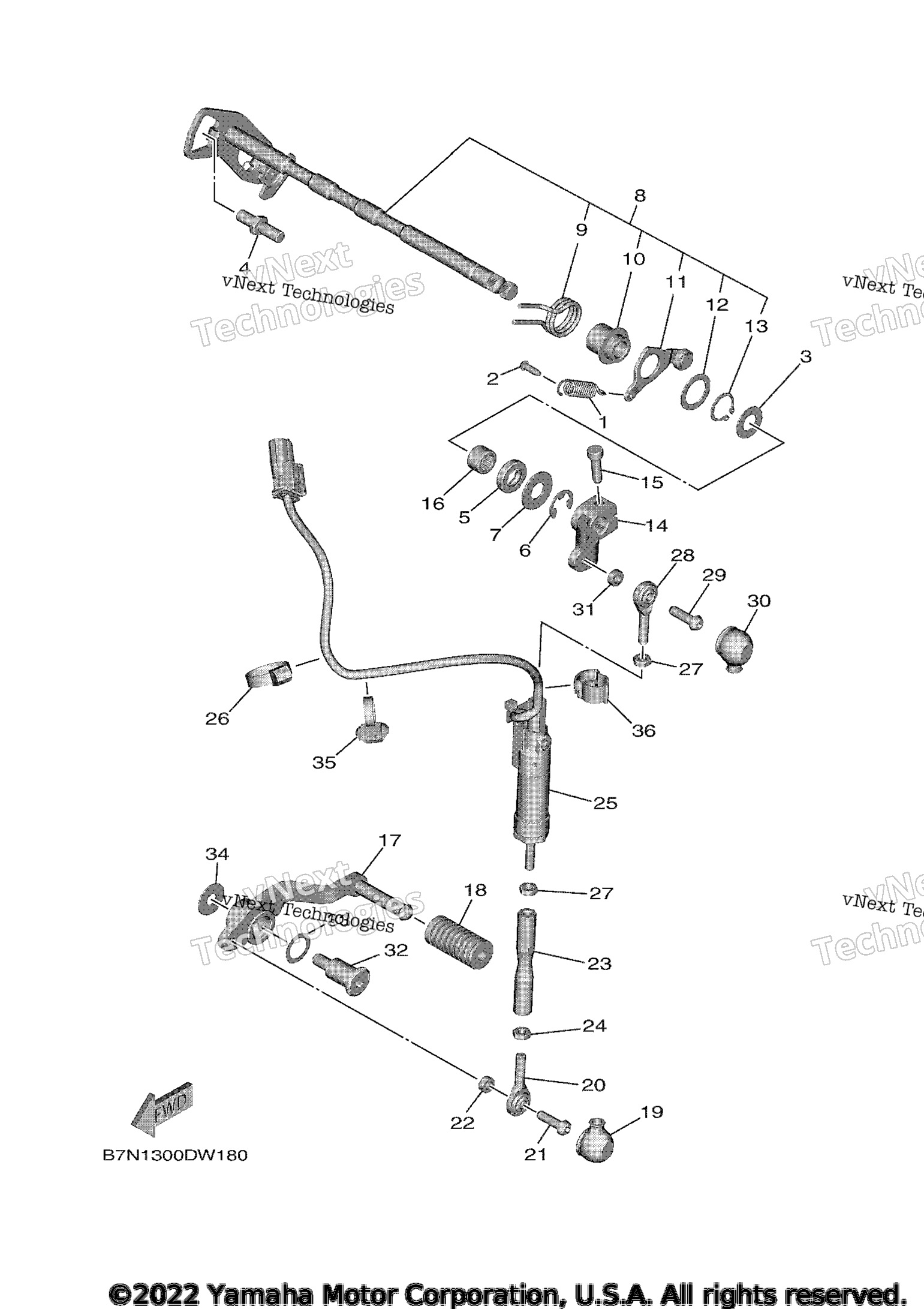

Схема вала переключения передач для MT09 (MT09MB)
Схема
Детали
Номер
Наименование детали
Цена
1
Spring art. B7N-18143-00-00
По запросу
2
Hook, Spring art. 132-16346-00-00
По запросу
3
Washer, Plate art. 90201-127E1-00
По запросу
4
Stopper, Screw art. 5VK-18127-00-00
По запросу
5
Oil Seal (Sd 12-22-5 Hs) art. 93102-12106-00
от 290 ₽
6
Стопорная шайба Yamaha art. 99002-10600-00
По запросу
7
Washer, Plate art. 90201-12575-00
По запросу
8
Shift Shaft Assy art. B7N-18101-00-00
По запросу
9
. .Spring, Torsion art. 90508-32141-00
По запросу
10
. .Spacer art. B7N-18175-00-00
По запросу
11
. .Stopper Lever Assy art. B7N-18140-00-00
По запросу
12
Шайба КПП Yamaha art. 90201-177G4-00
По запросу
13
. .Circlip art. 99009-17400-00
По запросу
14
Arm, Shift art. B7N-18112-00-00
По запросу
15
Болт Yamaha art. 91314-06020-00
от 263 ₽
16
Bearing art. 93317-11295-00
По запросу
17
Pedal, Shift art. B7N-18111-00-00
По запросу
18
.Cover, Shift Pedal art. 5EB-18113-00-00
По запросу
19
Cover, Dust art. 4XV-18154-00-00
По запросу
20
.Joint, Rod 2 art. 5LV-18117-00-00
По запросу
21
Bolt,Hex. Socket Button art. 92012-06020-00
По запросу
22
Collar art. 90387-06322-00
По запросу
23
Rod, Shift art. B7N-18115-00-00
По запросу
24
Гайка Yamaha art. 90170-06228-00
По запросу
25
Shift Sensor Assy art. B7N-82480-11-00
По запросу
26
Clamp (95.0X7.0) art. 90464-13077-00
По запросу
27
Nut art. 95380-06700-00
По запросу
28
Joint, Rod 1 art. 5LV-18116-00-00
По запросу
29
Bolt,Hex. Socket Button art. 92012-06020-00
По запросу
30
Cover, Dust art. 4XV-18154-00-00
По запросу
31
Collar art. 90387-06322-00
По запросу
32
Bolt art. 4C8-27434-10-00
По запросу
33
Washer, Wave art. 90206-14086-00
По запросу
34
Washer, Plate art. 90201-08103-00
По запросу
35
Clamp art. 90464-25009-00
По запросу
36
Clamp art. 90464-14010-00
По запросу
