модель 2021 года
- Модель MT-09
- Код модели MT09 (MT09ML)

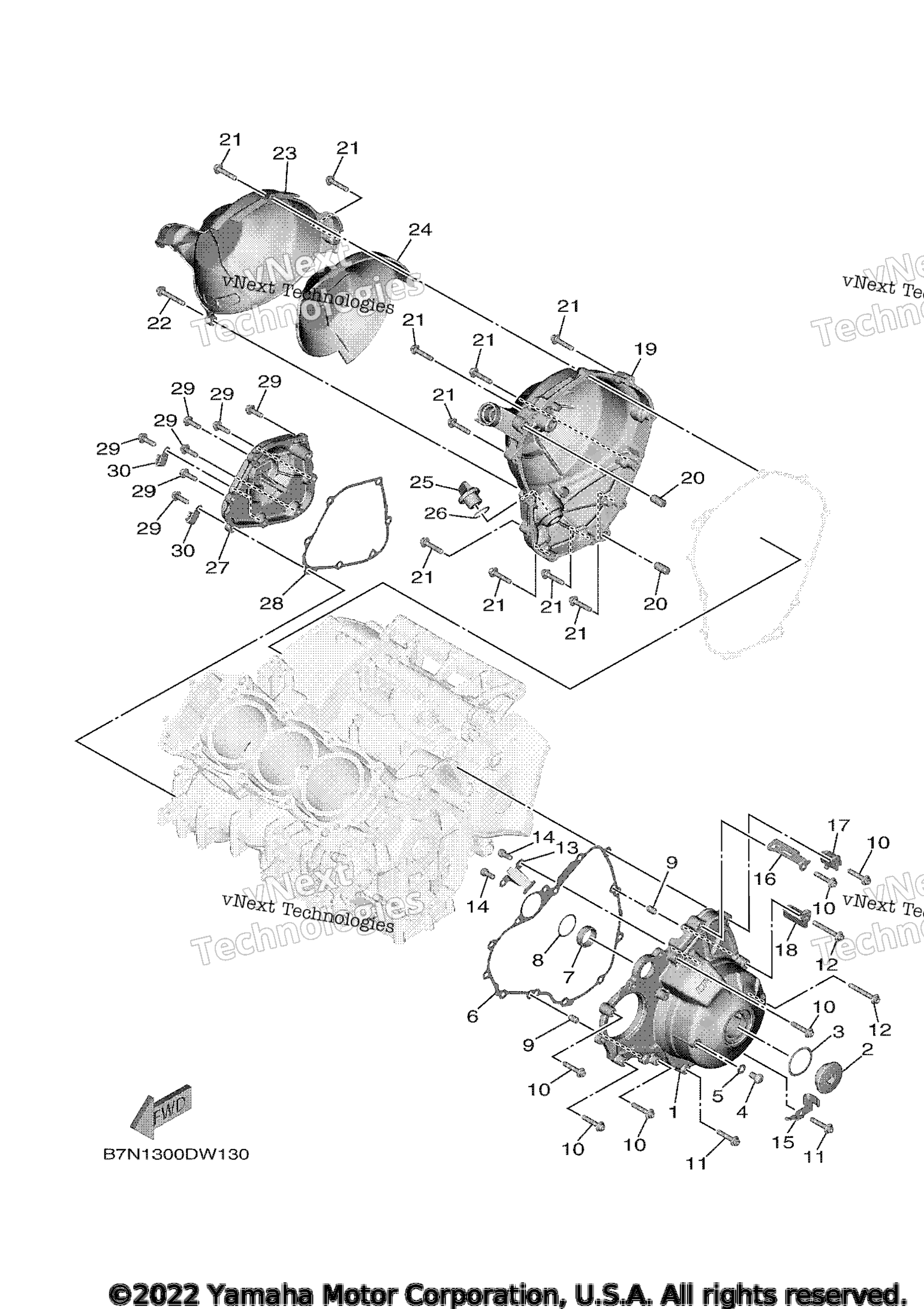

Схема крышки картера 1 для MT09 (MT09ML)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. B7N-15411-00-00
По запросу
2
Plug, Straight Screw art. 90340-36008-00
По запросу
3
Кольцо уплотнительное Yamaha art. 93210-35804-00
По запросу
4
Bolt, Button Head art. 92017-08012-00
По запросу
5
Кольцо уплотнительное Yamaha art. 90430-08143-00
от 473 ₽
6
Gasket, Crankcase Cover 1 art. BD5-15451-00-00
По запросу
7
Pipe, Water art. 1RC-12564-00-00
По запросу
8
Кольцо резиновое Yamaha art. 93210-28543-00
от 473 ₽
9
Палец Yamaha art. 99530-08012-00
от 882 ₽
10
Bolt, Hexagon Socket Head art. 90110-06388-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-06388-00
По запросу
12
Bolt, Hexagon Socket Head art. 90110-06394-00
По запросу
13
Clamp 2 art. 1RC-15484-00-00
По запросу
14
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
15
Bracket art. B7N-15199-00-00
По запросу
16
Bracket art. B7N-14867-00-00
По запросу
17
Bracket 2 art. B7N-14868-00-00
По запросу
18
Bracket 3 art. B7N-14869-00-00
По запросу
19
Cover, Crankcase 2 art. B7N-15421-00-00
По запросу
20
Pin, Dowel art. 93610-20189-00
По запросу
21
Bolt, Hexagon Socket Head art. 90110-06388-00
По запросу
22
Bolt, Hexagon Socket Head art. 90110-06321-00
По запросу
23
Protector, Cover art. B7N-15499-00-00
По запросу
24
Damper art. B7N-15789-00-00
По запросу
25
Plug, Oil art. 5GJ-15363-10-00
По запросу
26
Уплотнительное кольцо Yamaha art. 93210-19123-00
По запросу
27
Cover, Oil Pump MDNM9 art. B7N-15416-00-00
По запросу
28
Gasket, Oil Pump Cover 1 art. B7N-15456-00-00
По запросу
29
Bolt, Hexagon Socket Head art. 90110-06396-00
По запросу
30
Clamp art. 90465-06M90-00
По запросу
