модель 2021 года
- Модель MT-09
- Код модели MT09 (MT09ML)

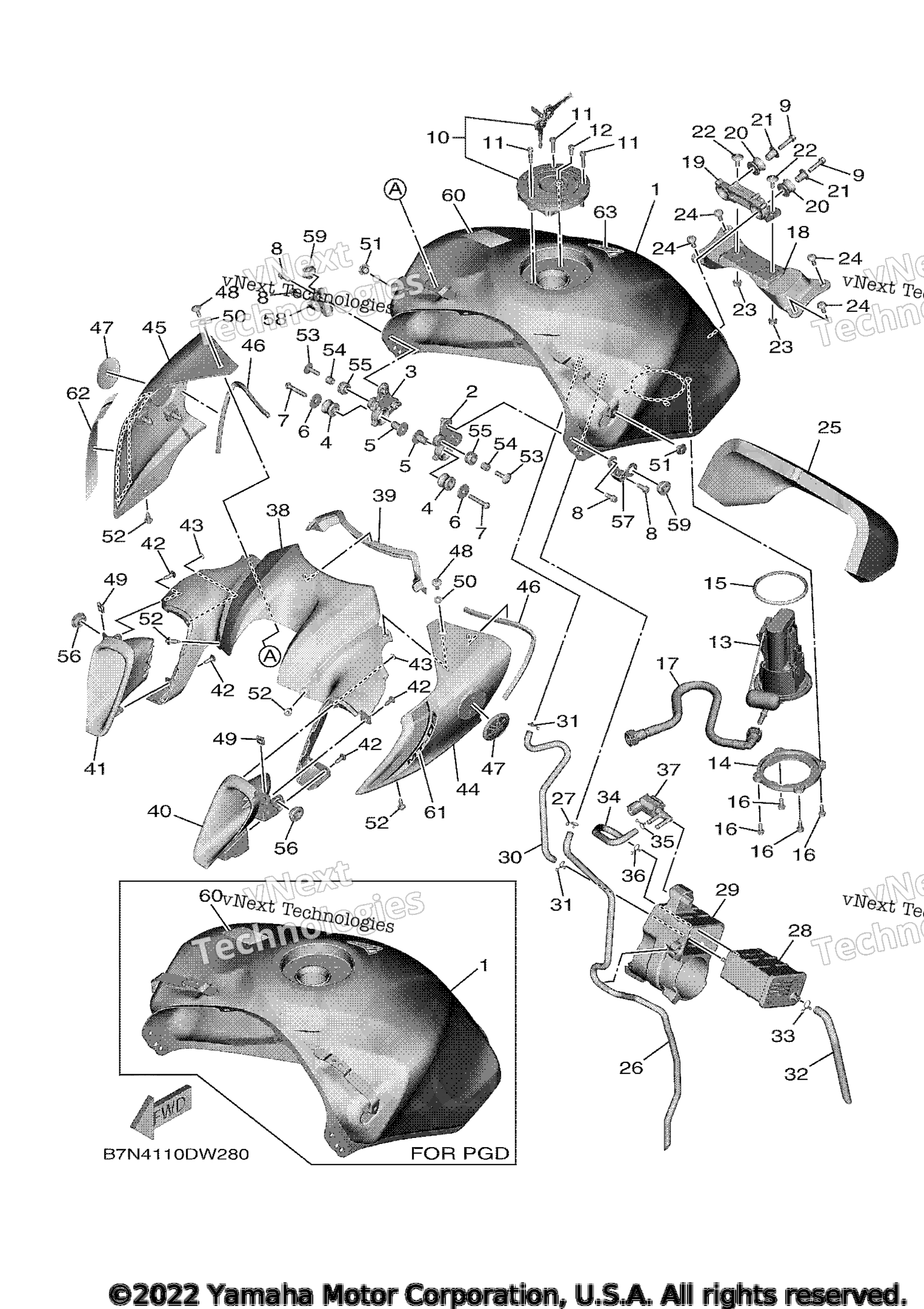

Схема FUEL TANK 2 для MT09 (MT09ML)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR MDNM6 art. B7N-24110-00-P1
По запросу
1
Fuel Tank Comp UR FOR DPBMC art. B7N-YK241-00-P0
По запросу
1
Fuel Tank Comp UR FOR PGD art. B7N-Y2410-00-01
По запросу
2
Bracket, Fuel Tank 1 art. B7N-24191-00-00
По запросу
3
Bracket, Fuel Tank 2 art. B7N-24192-00-00
По запросу
4
Grommet art. 90480-18008-00
По запросу
5
Collar art. 90387-06266-00
По запросу
6
Washer, Plate art. 90201-06072-00
По запросу
7
Bolt, Button Head art. 92012-06035-00
По запросу
8
Bolt, Flange Deep Recess art. 95E37-06014-00
По запросу
9
Bolt, Flange Deep Recess art. 95E32-06025-00
По запросу
10
Cap Assy art. 39P-24602-00-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
12
Болт Yamaha art. 91312-05010-00
от 600 ₽
13
Fuel Pump Comp art. 1RC-13907-10-00
По запросу
14
Bracket, Fuel Pump art. 1RC-24491-00-00
По запросу
15
O-Ring art. 1RC-24486-00-00
По запросу
16
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
17
Pipe, Fuel 1 art. B7N-13971-00-00
По запросу
18
Bracket, Tank Fitting art. B7N-2413Y-00-00
По запросу
19
Bracket, Canistor art. B7N-2419F-00-00
По запросу
20
Grommet art. 3D7-24339-00-00
По запросу
21
Collar art. 90387-06136-00
По запросу
22
Bolt,Hex. Socket Button art. 90111-06136-00
По запросу
23
Гайка Yamaha art. 95702-06500-00
По запросу
24
Bolt,Hex. Socket Button art. 90111-06029-00
По запросу
25
Damper, Plate 1 art. B7N-2414H-00-00
По запросу
26
Pipe 5 art. B7N-24315-00-00
По запросу
27
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
28
Canister Assy art. B7N-24170-00-00
По запросу
29
Damper, Locating 3 art. B7N-24183-00-00
По запросу
30
Pipe 3 art. B7N-24313-10-00
По запросу
31
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
32
Pipe 6 art. B7N-24316-00-00
По запросу
33
Clip art. 90467-100A1-00
По запросу
34
Pipe 7 art. B7N-24317-10-00
По запросу
35
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
36
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
37
Solenoid Valve Assy art. B7N-86120-00-00
По запросу
38
Cover, Tank art. B7N-241B1-01-00
По запросу
39
Mole, Fuel Tank 1 art. B7N-2418B-00-00
По запросу
40
Grill, Air Intake 1 art. B7N-2837N-00-00
По запросу
41
Grill, Air Intake 2 art. B7N-2837R-00-00
По запросу
42
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
43
Nut, Spring art. 90183-05M02-00
По запросу
44
Scoop, Air 1 FOR PGD art. B7N-2137W-00-3E
По запросу
44
Scoop, Air 1 MBNM3 FOR DPBMC art. B7N-2137W-00-P0
По запросу
44
Scoop, Air 1 FOR MDNM6 art. B7N-2137W-00-P1
По запросу
45
Scoop, Air 2 MBNM3 FOR DPBMC art. B7N-2137X-00-P0
По запросу
45
Scoop, Air 2 FOR PGD art. B7N-2137X-00-3E
По запросу
45
Scoop, Air 2 FOR MDNM6 art. B7N-2137X-00-P1
По запросу
46
Damper, Plate art. 90520-07002-00
По запросу
47
Emblem art. 1RC-2413B-01-00
от 2 200 ₽
48
Bolt,Hex. Socket Button art. 90111-05007-00
По запросу
49
Nut, Spring art. 90183-05042-00
По запросу
50
Шайба Yamaha art. 90202-05180-00
от 1 230 ₽
51
Rivet art. 90269-09006-00
По запросу
52
Rivet art. 90269-06001-00
По запросу
53
Болт Yamaha art. 90111-06137-00
По запросу
54
Collar art. 90387-06057-00
По запросу
55
Втулка резиновая Yamaha art. 90480-14003-00
от 750 ₽
56
Втулка Yamaha art. 90480-01558-00
от 750 ₽
57
Plate, Fitting art. B7N-2411F-00-00
По запросу
58
Hook Tank Fitting art. B7N-2411L-00-00
По запросу
59
Уплотнительная втулка Yamaha art. 90480-13567-00
от 450 ₽
60
Label, Warning General Info art. 29P-2816R-01-00
По запросу
61
Graphic 1 UR FOR MDNM6 art. B7N-2173E-20-00
По запросу
61
Graphic 1 UR FOR PGD art. B7N-2173E-10-00
По запросу
61
Graphic 1 UR FOR DPBMC art. B7N-2173E-00-00
По запросу
62
Graphic 2 UR FOR MDNM6 art. B7N-2173F-20-00
По запросу
62
Graphic 2 UR FOR PGD art. B7N-2173F-10-00
По запросу
62
Graphic 2 UR FOR DPBMC art. B7N-2173F-00-00
По запросу
63
Наклейка Yamaha art. B67-24161-01-00
от 1 230 ₽
