модель 2021 года
- Модель MT-09
- Код модели MT09 SP (MT09SPMB)

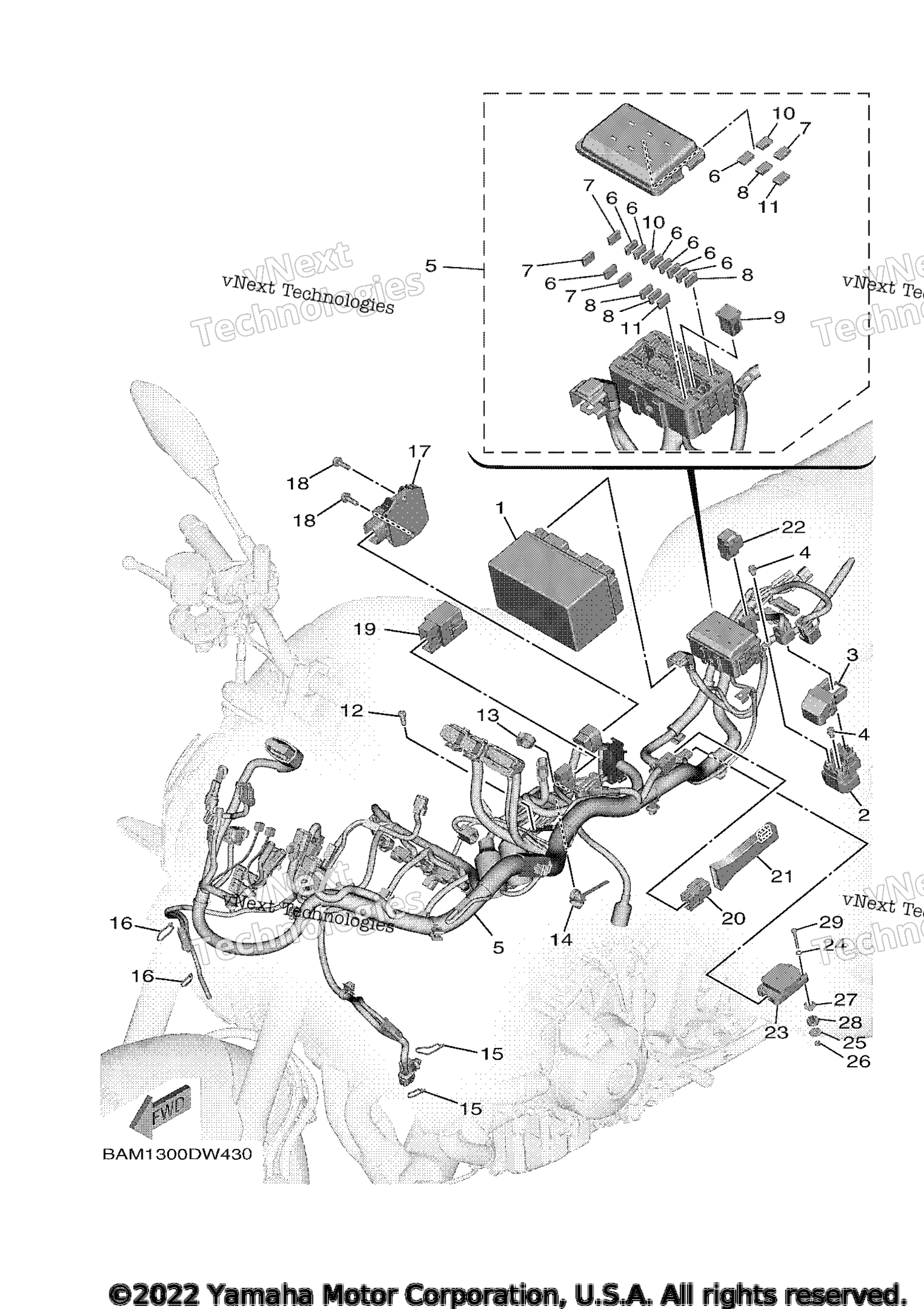

Схема электрооборудования 1 для MT09 SP (MT09SPMB)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Yuasa Ytz10s) art. YTZ-10S00-00-00
По запросу
2
Starter Relay Assy art. B7N-81940-00-00
По запросу
3
Cover, Lead Wire art. 5SL-82119-30-00
По запросу
4
Bolt, Flange art. 90105-06230-00
По запросу
5
Wire Harness Assy FOR U49 art. BAM-82590-10-00
По запросу
5
Wire Harness Assy FOR CAL art. BAM-82590-60-00
По запросу
6
. .Fuse (7.5A) art. B7N-82151-00-00
По запросу
7
. .Fuse (2A) art. B7N-82151-80-00
По запросу
8
. .Fuse (15A) art. B7N-82151-10-00
По запросу
9
. .Fuse (50A) art. B7N-82151-B1-00
По запросу
10
. .Fuse (10A) art. B7N-82151-30-00
По запросу
11
. .Fuse (30A) art. B7N-82151-60-00
По запросу
12
Болт Yamaha art. 91312-06016-00
от 788 ₽
13
Clamp art. 90464-16003-00
По запросу
14
Clamp art. 90464-25009-00
По запросу
15
Хомут Yamaha art. 90465-10098-00
от 368 ₽
16
Хомут Yamaha art. 90465-10098-00
от 368 ₽
17
Rectifier & Regulator Assy art. 2CR-81960-01-00
По запросу
18
Bolt, Flange Deep Recess art. 95D37-06020-00
По запросу
19
Relay Assy (5Vk-41) art. 5VK-81950-42-00
По запросу
20
Relay Assy (5Um-E0) art. 5UM-81950-E0-00
По запросу
21
Cover, Connector art. B5U-82599-00-00
По запросу
22
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
23
Inertial Measure, Unit Assy art. B7N-8593A-00-00
По запросу
24
Washer, Plate art. 92990-04600-00
По запросу
25
Washer, Plate art. 90201-04034-00
По запросу
26
Nut, U art. 95617-04100-00
По запросу
27
Collar art. B7N-83522-00-00
По запросу
28
Grommet art. B7N-8A8D0-00-00
По запросу
29
Bolt,Hex.Socket Head art. 91317-04030-00
По запросу
Другие схемы модели
Электрооборудование 1
