модель 2021 года
- Модель MT-09
- Код модели MT09 SP (MT09SPMB)

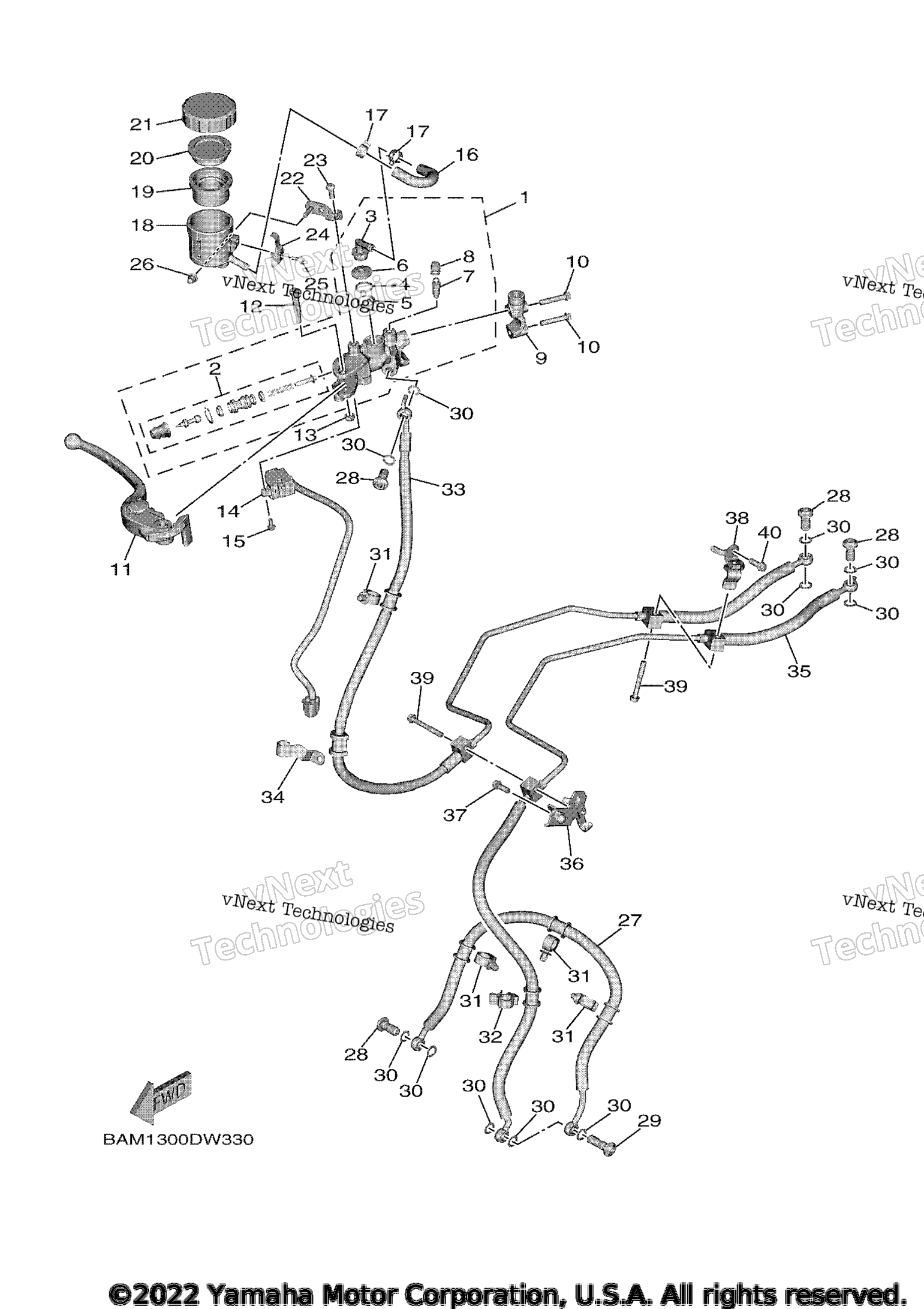

Схема переднего главного цилиндра тормоза для MT09 SP (MT09SPMB)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy 2 art. B7N-2580A-00-00
По запросу
2
. .Cylinder Kit, Master art. 2CR-25807-00-00
По запросу
3
. .Joint art. 2VN-2582A-50-00
По запросу
4
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
5
. .Circlip art. 2VN-25866-00-00
По запросу
6
. .Cover, Dust art. 3FV-2589A-00-00
По запросу
7
Штуцер тормозного суппорта Yamaha art. 36Y-W0048-00-00
По запросу
8
Штуцер тормозного суппорта Yamaha art. 36Y-W0048-00-00
По запросу
9
Bracket, Master Cylinder art. B7N-25867-00-00
По запросу
10
Bolt art. B7N-26332-00-00
По запросу
11
Lever 2 art. BAM-83922-00-00
По запросу
12
Болт Yamaha art. 2CR-2589F-00-00
По запросу
13
Гайка Yamaha art. 95617-06100-00
от 368 ₽
14
.Front Stop Switch Assy art. BAM-83980-00-00
По запросу
15
Screw, With Washer art. 97607-04316-00
По запросу
16
Hose, Reservoir art. B7N-25895-00-00
По запросу
17
Хомут Yamaha art. 90467-12085-00
от 1 292 ₽
18
.Tank, Reservoir art. BAM-25894-00-00
По запросу
19
.Diaphragm, Reservoir art. 5VY-25854-00-00
По запросу
20
.Bush,Diaphragm art. 5VY-25855-00-00
По запросу
21
.Cap, Reservoir art. 5VY-25852-00-00
По запросу
22
Bracket art. B7N-26296-00-00
По запросу
23
Bolt, Button Head art. 92014-06014-00
По запросу
24
Holder art. 5VY-2589G-00-00
По запросу
25
Screw art. 5VY-2589H-00-00
По запросу
26
Nut, Crown art. 90176-05003-00
По запросу
27
Hose, Brake 1 art. B7N-25872-00-00
По запросу
28
Bolt, Union art. 90401-10172-00
По запросу
29
Bolt, Union art. 90401-10042-00
По запросу
30
Gasket art. 90430-10005-00
По запросу
31
Хомут Yamaha art. 90464-18002-00
от 987 ₽
32
Clamp art. 90464-14013-00
По запросу
33
Brake Hose Assy art. B7N-2584A-00-00
По запросу
34
Holder, Brake Hose 1 art. B7N-25875-00-00
По запросу
35
Hose, Brake art. B7N-2584B-00-00
По запросу
36
Bracket, Reflector 1 art. B7N-85132-00-00
По запросу
37
Болт Yamaha art. 95022-06016-00
По запросу
38
Bracket art. B7N-2612E-00-00
По запросу
39
Болт Yamaha art. 95022-06045-00
По запросу
40
Болт Yamaha art. 95022-06016-00
По запросу
