модель 2022 года
- Модель TT-R230
- Код модели TTR230 (TTR230N)

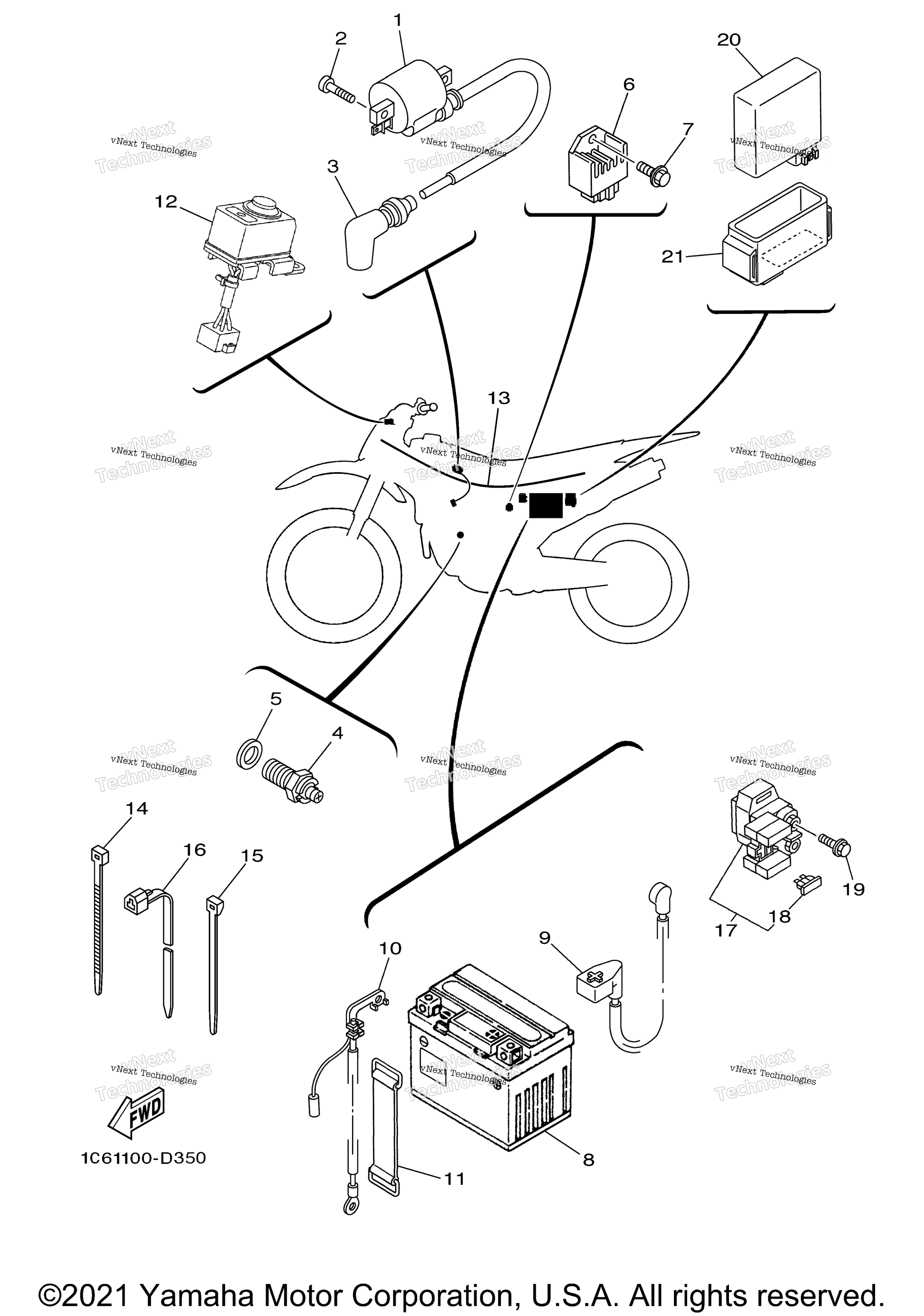

Схема ELECTRICAL 1 для TTR230 (TTR230N)
Схема
Детали
Номер
Наименование детали
Цена
1
Ignition Coil Assy art. 3NS-82310-12-00
По запросу
2
Болт с фланцем Yamaha art. 95817-06016-00
от 310 ₽
3
Plug Cap Assy art. 3NS-82370-00-00
По запросу
4
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
5
Прокладка art. 90430-10148-00
По запросу
6
Rectifier & Regulator Assy art. 4CK-81960-01-00
По запросу
7
Болт с фланцем art. 95027-06012-00
По запросу
8
Аккумулятор YTX5L-BS Yamaha 4FU-82100-01-00 art. YTX-5LBS0-00-00
от 9 910 ₽
9
Wire, Plus Lead art. 1C6-H2115-00-00
По запросу
10
Wire, Minus Lead art. 1C6-H2116-00-00
По запросу
11
Band, Battery art. 1C6-H2131-00-00
По запросу
12
Main Switch Assy art. 1C6-82510-01-00
По запросу
13
Wire Harness Assy art. 1C6-H2590-00-00
По запросу
14
Clamp art. 90464-70800-00
По запросу
15
Clamp art. 1UA-82591-00-00
По запросу
16
Clamp (95.0X7.0) art. 90464-13077-00
По запросу
17
Starter Relay Assy (Rc19-028) art. 5HH-81940-02-00
По запросу
18
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 550 ₽
19
Болт с фланцем art. 95027-06008-00
По запросу
20
C.D.I. Unit Assy art. 1C6-H5540-00-00
По запросу
21
Band art. 1C6-H5546-00-00
По запросу
