модель 2023 года
- Модель MT-03
- Код модели MT-03 (MT03PL)

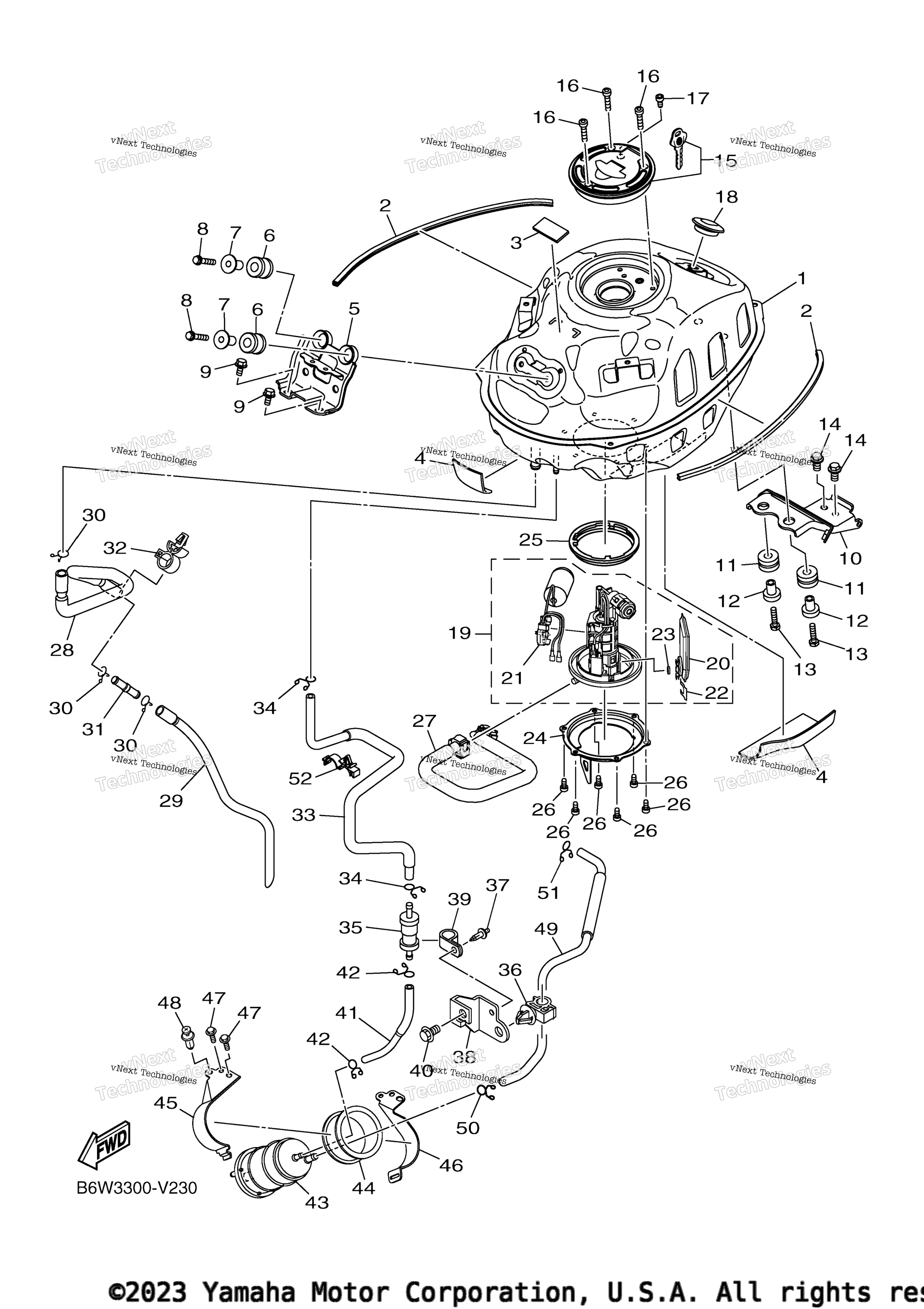

Схема топливного бака для MT-03 (MT03PL)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. BS7-F4110-00-00
По запросу
2
Mold, Fuel Tank art. BS7-F4188-00-00
По запросу
3
Pad, Battery art. 5D9-H2126-00-00
По запросу
4
Damper, Plate art. 90520-02843-00
По запросу
5
Bracket, Tank Fitting art. B9T-F412Y-00-00
По запросу
6
Grommet art. 90480-18813-00
По запросу
7
Collar art. 90387-068M3-00
По запросу
8
Болт Yamaha art. 97017-06030-00
По запросу
9
Болт с фланцем art. 95817-06012-00
По запросу
10
Bracket, Fuel Tank 1 art. BS7-F4191-01-00
По запросу
11
Grommet art. 90480-15807-00
По запросу
12
Collar art. 90387-068S8-00
По запросу
13
Болт Yamaha art. 97017-06030-00
По запросу
14
Bolt, Flange art. 95022-08014-00
По запросу
15
Cap Assy With Lock art. BS7-WF461-00-00
По запросу
16
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
17
Болт Yamaha art. 91312-05010-00
от 630 ₽
18
Grommet art. 90480-01806-00
По запросу
19
Fuel Pump Comp art. BS7-E3907-01-00
По запросу
20
. .Filter art. 3C1-E3915-00-00
По запросу
21
. .Sender art. BS7-H5752-00-00
По запросу
22
. .Clip art. 3C1-F4519-00-00
По запросу
23
. .Gasket art. 3C1-24512-00-00
По запросу
24
Bracket, Fuel Pump art. BS7-F4491-00-00
По запросу
25
O-Ring art. 3C1-F4486-00-00
По запросу
26
Болт Yamaha art. 91312-05010-00
от 630 ₽
27
Pipe, Fuel 1 art. 1WD-E3971-02-00
По запросу
28
Pipe 2 art. 1WD-F4312-01-00
По запросу
29
Pipe 4 art. B9T-F4314-00-00
По запросу
30
Clip art. 90467-15012-00
По запросу
31
Pipe, Joint 1 art. 1WD-F4376-00-00
По запросу
32
Зажим Yamaha art. 90464-16012-00
По запросу
33
Pipe 4 art. 2MS-F4314-01-00
По запросу
34
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
35
Roll Over Valve Assy art. 1DW-F4180-02-00
По запросу
36
Clamp art. 90464-10008-00
По запросу
37
Rivet art. 90269-05008-00
По запросу
38
Bracket, Canistor art. 2MS-F419F-00-00
По запросу
39
Зажим Yamaha art. 90464-15014-00
По запросу
40
Болт с фланцем art. 95027-08012-00
По запросу
41
Pipe 5 art. 2MS-F4315-00-00
По запросу
42
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
43
Canister Assy art. 2MS-F4170-00-00
По запросу
44
Band art. 2MS-F483H-00-00
По запросу
45
Bracket, Canister art. 2MS-F115R-00-00
По запросу
46
Bracket, Canister art. 2MS-F134X-00-00
По запросу
47
Болт с фланцем art. 90105-06696-00
По запросу
48
Rivet art. 90269-06816-00
По запросу
49
Pipe 6 art. 2MS-F4316-00-00
По запросу
50
Зажим Yamaha art. 90467-11009-00
от 1 092 ₽
51
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
52
Зажим Yamaha art. 90464-16006-00
По запросу
