модель 2023 года
- Модель MT-03
- Код модели MT-03 (MT03PL)

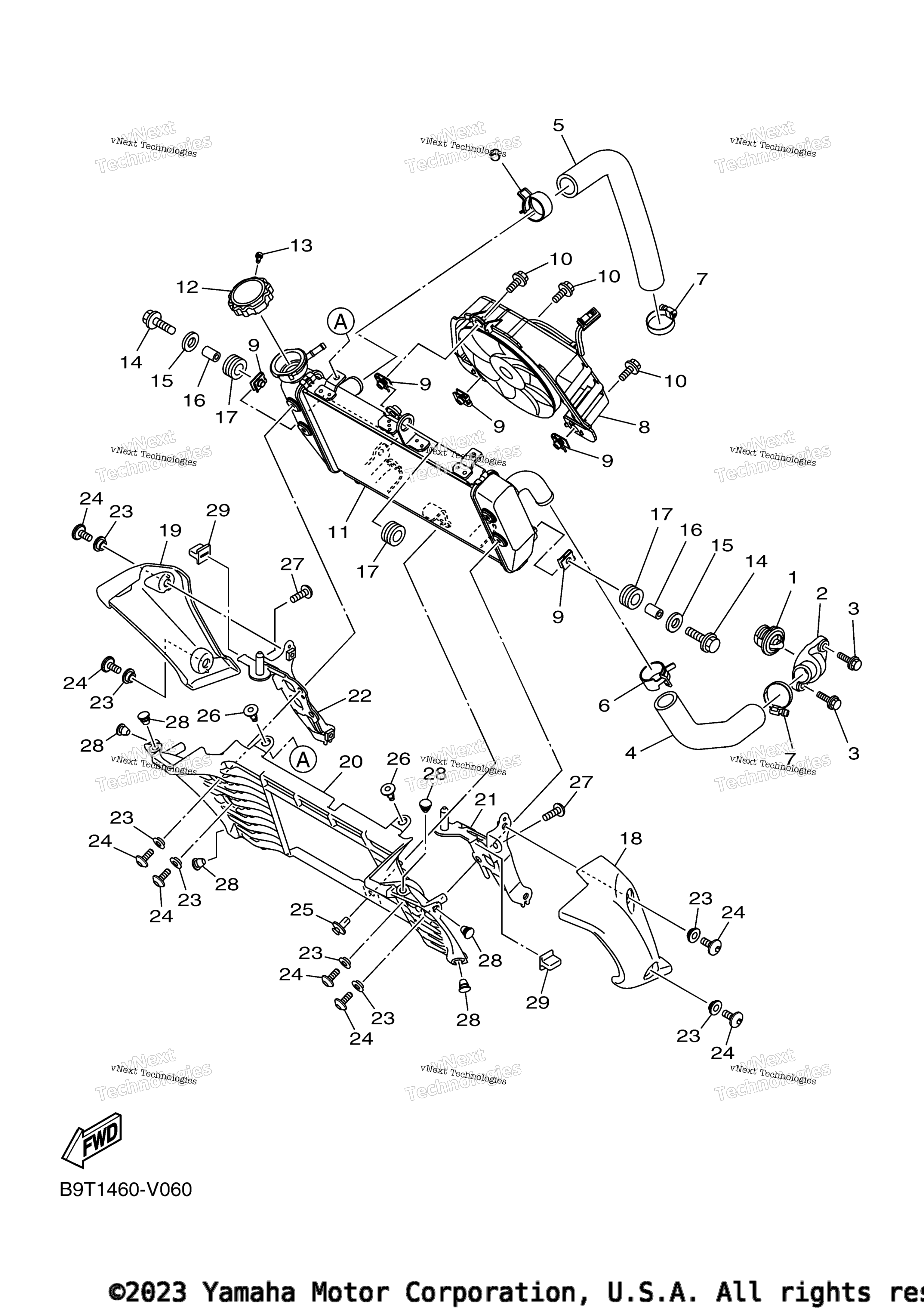

Схема радиатора и шлангов для MT-03 (MT03PL)
Схема
Детали
Номер
Наименование детали
Цена
1
Thermostat art. 5P0-12411-01-00
По запросу
2
Cover, Thermostat art. 1WD-E2413-00-00
По запросу
3
Болт Yamaha art. 95022-06020-00
По запросу
4
Hose 2 art. 2MS-E2577-00-00
По запросу
5
Hose 3 art. 1WD-E2578-00-00
По запросу
6
Clip art. 90467-250A1-00
По запросу
7
Hose Clamp Assy art. 90450-28001-00
По запросу
8
Blower Assy art. 2MS-E2405-00-00
По запросу
9
Nut 1 art. 1WD-E2671-00-00
По запросу
10
Bolt, Blower Holding art. 5YP-E2675-00-00
По запросу
11
Radiator Comp art. B04-E2461-00-00
По запросу
12
Cap, Radiator art. B04-E2462-00-00
По запросу
13
Screw, Tapping art. 97707-30505-00
По запросу
14
Bolt, Flange art. 95822-06025-00
По запросу
15
Washer, Plate art. 90201-06072-00
По запросу
16
Collar art. 90387-06144-00
По запросу
17
Grommet art. 90480-15808-00
По запросу
18
Guide, Air 1 art. B9T-F137U-00-00
По запросу
19
Guide, Air 2 art. B9T-F137V-00-00
По запросу
20
Duct, Air art. B9T-F1557-00-00
По запросу
21
Bracket 1 art. B9T-F175T-00-00
По запросу
22
Bracket 2 art. B9T-F175U-00-00
По запросу
23
Collar art. 90387-06130-00
По запросу
24
Bolt, Hexagon Socket Button art. 90111-06151-00
По запросу
25
Пистон Yamaha art. 90269-07012-00
от 326 ₽
26
Rivet art. 90269-06816-00
По запросу
27
Screw, Round Tapping art. 90160-05012-00
По запросу
28
Plug art. 90338-07180-00
По запросу
29
Damper, Locating 1 art. 45P-F1778-00-00
По запросу
