модель 2024 года
- Модель MT-09
- Код модели MT09 (MT09RB)

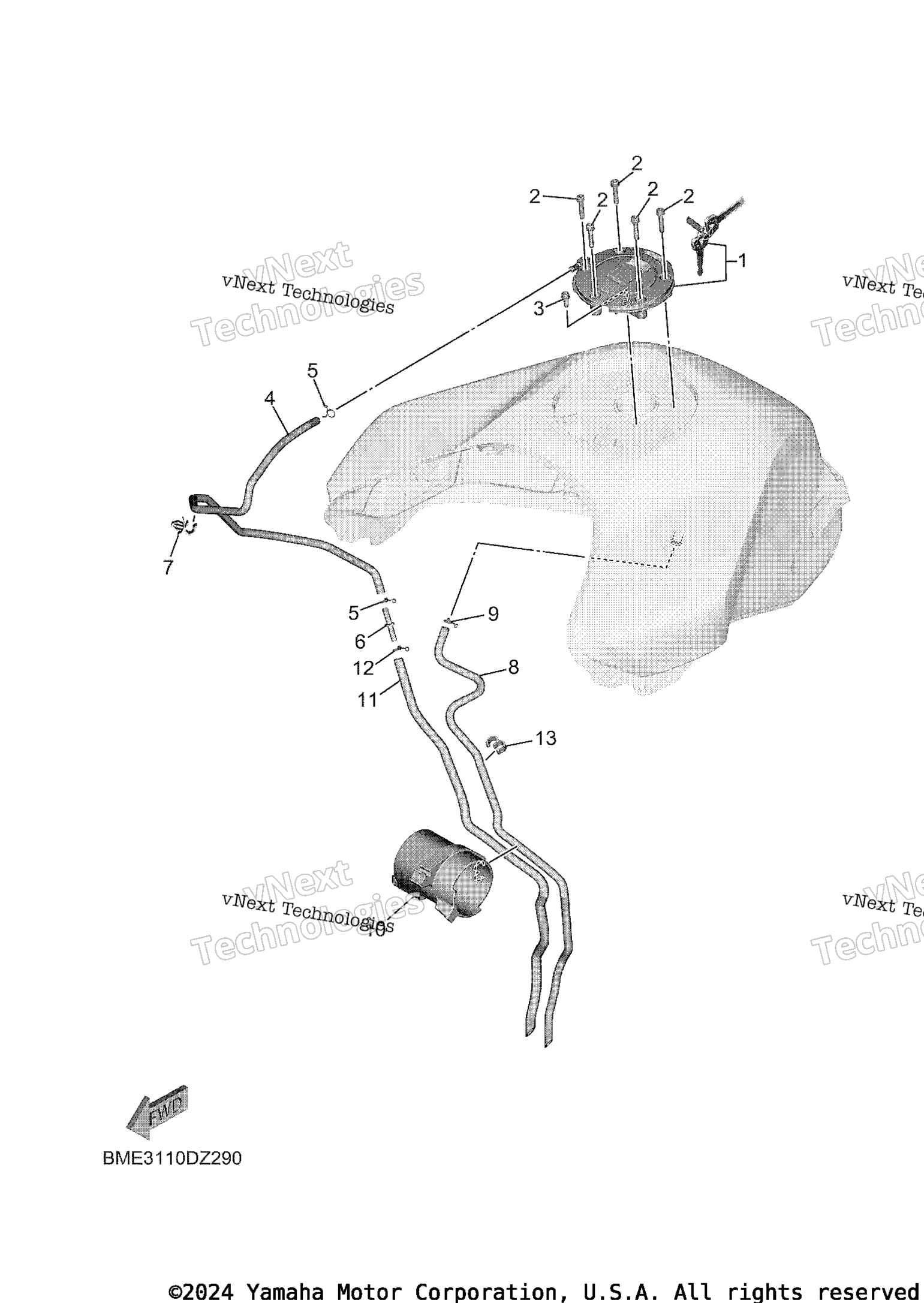

Схема топливной системы TANK 2 для MT09 (MT09RB)
Схема
Детали
Номер
Наименование детали
Цена
1
Cap Assy art. BME-24602-00-00
По запросу
2
Bolt, Hexagon Socket Head art. 90110-05082-00
По запросу
3
Bolt, Hexagon Socket Head art. 90110-05081-00
По запросу
4
Pipe 2 art. BME-24312-00-00
По запросу
5
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
6
Joint art. 4XY-14568-00-00
По запросу
7
Clamp art. 90464-10M32-00
По запросу
8
Pipe 5 art. BME-24315-10-00
По запросу
9
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
10
Damper, Locating 3 art. BME-24183-10-00
По запросу
11
Pipe 3 art. BME-24313-20-00
По запросу
12
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
13
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
Другие схемы модели
Топливная система TANK 2
