модель 2024 года
- Модель MT-09
- Код модели MT09 (MT09RB)

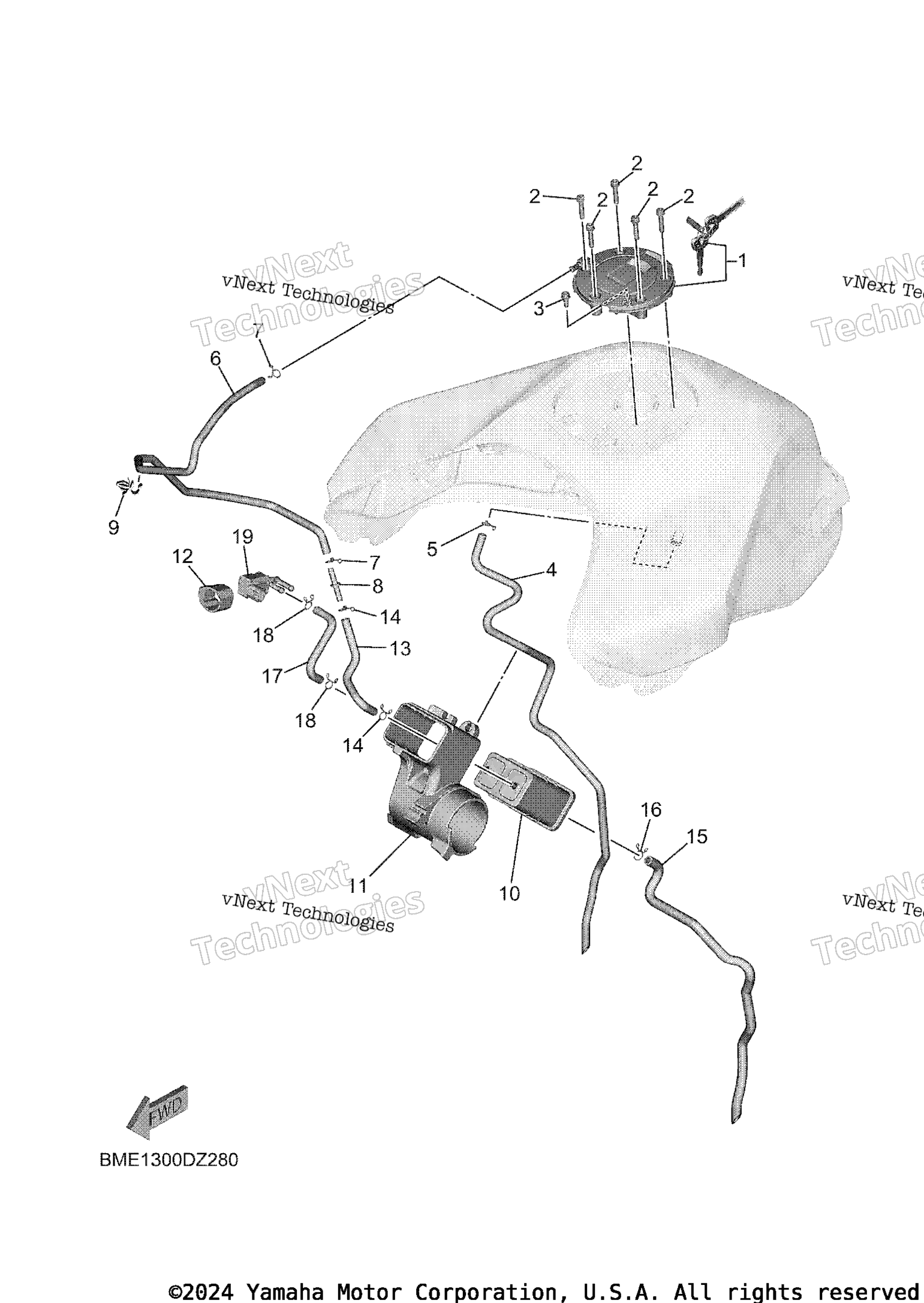

Схема топливной системы Tank 3 для MT09 (MT09RB)
Схема
Детали
Номер
Наименование детали
Цена
1
Cap Assy art. BME-24602-00-00
По запросу
2
Bolt, Hexagon Socket Head art. 90110-05082-00
По запросу
3
Bolt, Hexagon Socket Head art. 90110-05081-00
По запросу
4
Pipe 5 art. BME-24315-00-00
По запросу
5
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
6
Pipe 2 art. BME-24312-10-00
По запросу
7
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
8
Joint art. 4XY-14568-00-00
По запросу
9
Clamp art. 90464-10M32-00
По запросу
10
Canister Assy art. B7N-24170-00-00
По запросу
11
Damper, Locating 3 art. BME-24183-00-00
По запросу
12
Band 1 art. BME-24398-00-00
По запросу
13
Pipe 3 art. BME-24313-10-00
По запросу
14
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
15
Pipe 6 art. BME-24316-00-00
По запросу
16
Clip art. 90467-100A1-00
По запросу
17
Pipe 7 art. BME-24317-10-00
По запросу
18
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
19
Solenoid Valve Assy art. B7N-86120-00-00
По запросу
Другие схемы модели
Топливная система Tank 3
