модель 2024 года
- Модель MT-09
- Код модели MT09 (MT09RCB) CA

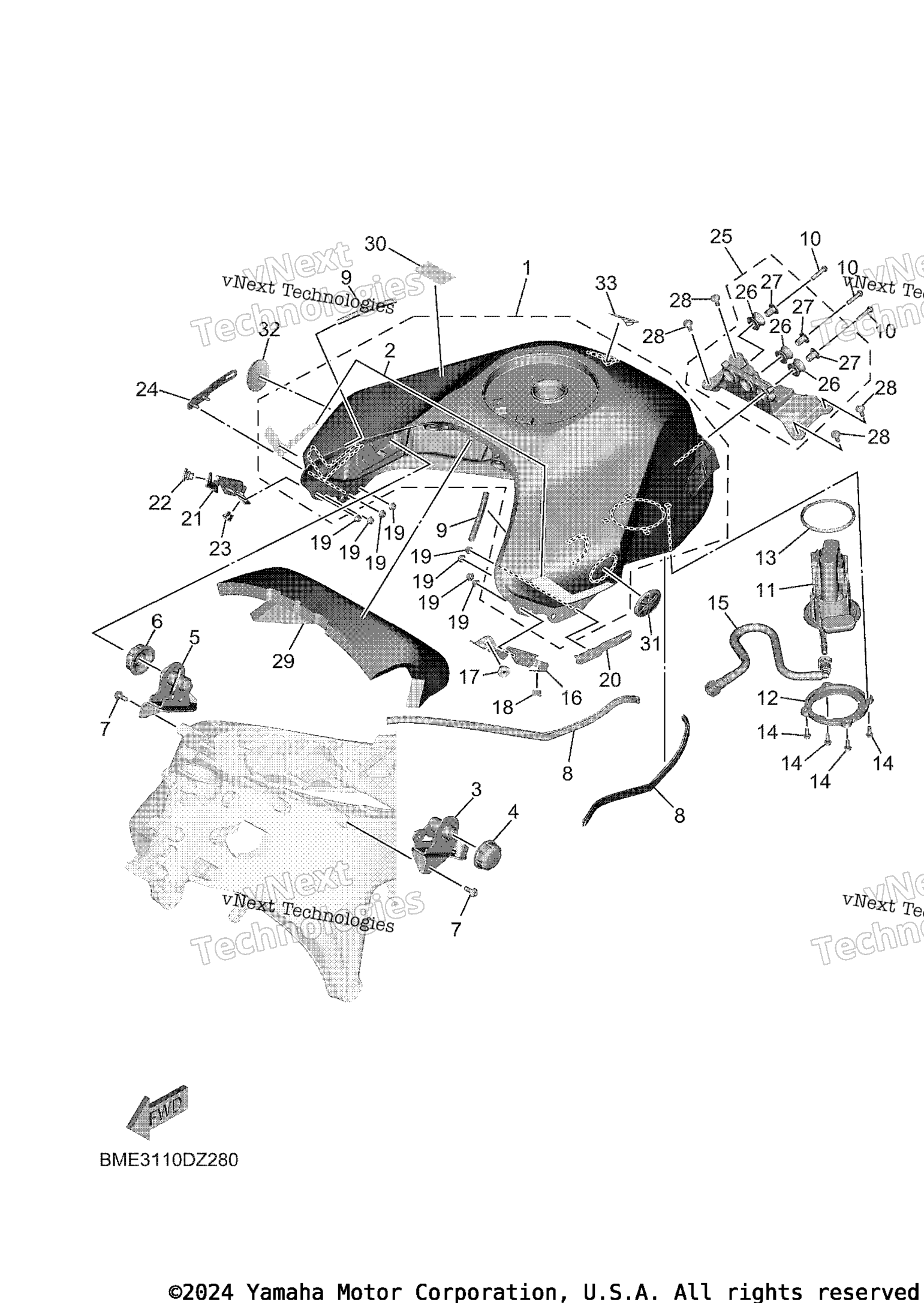

Схема топливного бака для MT09 (MT09RCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR DBNM8 art. BME-Y2410-00-02
По запросу
1
Fuel Tank Comp UR FOR DPBMC art. BME-Y2410-00-01
По запросу
1
Fuel Tank Comp UR FOR MDNM6 art. BME-YG241-00-01
По запросу
2
. . Graphic Set UR FOR DPBMC art. BME-24240-00-00
По запросу
2
. . Graphic Set UR FOR DBNM8 art. BME-24240-10-00
По запросу
2
. . Graphic Set UR FOR MDNM6 art. BME-24240-20-00
По запросу
3
Bracket, Fuel Tank 1 art. BME-24191-00-00
По запросу
4
Damper, Locating 1 art. BME-24181-00-00
По запросу
5
Bracket, Fuel Tank 2 art. BME-24192-00-00
По запросу
6
Damper, Locating 1 art. BME-24181-00-00
По запросу
7
Bolt, Hexagon Socket Button art. 90111-06059-00
По запросу
8
Mold, Fuel Tank art. BME-24188-00-00
По запросу
9
Mold, Fuel Tank art. BAG-24188-00-00
По запросу
10
Bolt, Button Head art. 92012-06025-00
По запросу
11
Fuel Pump Comp art. 1RC-13907-20-00
По запросу
12
Bracket, Fuel Pump art. 1RC-24491-00-00
По запросу
13
O-Ring art. 1RC-24486-00-00
По запросу
14
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
15
Pipe, Fuel 1 art. B7N-13971-00-00
По запросу
16
Plate, Fitting art. BME-2411F-00-00
По запросу
17
Nut art. 90179-05525-00
По запросу
18
Grommet art. 2RP-21719-00-00
По запросу
19
Nut, Flange art. 95702-05500-00
По запросу
20
Stay, Rr. Lh art. BME-2412J-00-00
По запросу
21
Hook Tank Fitting art. BME-2411L-00-00
По запросу
22
Nut art. 90179-05525-00
По запросу
23
Grommet art. 2RP-21719-00-00
По запросу
24
Stay, Rr. Rh art. BME-2412K-00-00
По запросу
25
Tank Bracket Assy 2 art. BME-24105-00-00
По запросу
26
. .Grommet art. BME-24339-00-00
По запросу
27
. Collar art. 90387-06136-00
По запросу
28
Bolt, Hexagon Socket Button art. 90111-06029-00
По запросу
29
Damper, Plate 1 art. BME-2414H-00-00
По запросу
30
Label, Warning General Info art. 29P-2816R-01-00
По запросу
31
Emblem art. BME-2413B-00-00
По запросу
32
Emblem art. BME-2414B-00-00
По запросу
33
Emblem 1 UR FOR DPBMC art. B67-24161-40-00
По запросу
33
Emblem 1 UR FOR DBNM8 art. B67-24161-50-00
По запросу
33
Наклейка Yamaha art. B67-24161-01-00
от 1 292 ₽
