модель 2024 года
- Модель MT-09
- Код модели MT09 (MT09RCB) CA

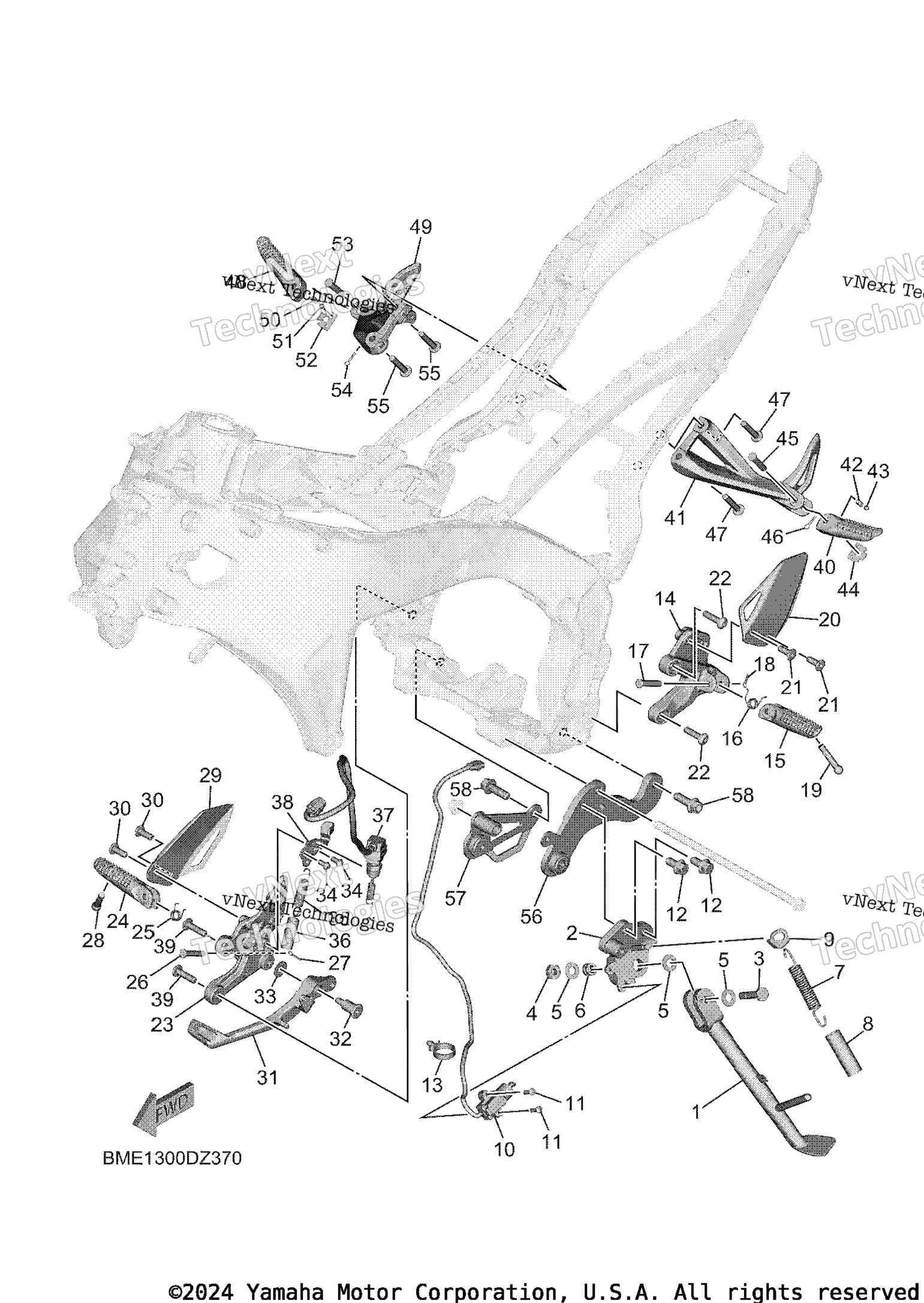

Схема подножки и подставки для MT09 (MT09RCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Stand, Side art. BME-27311-00-00
По запросу
2
Bracket, Side Stand art. B7N-27321-00-00
По запросу
3
Bolt art. 90101-10034-00
По запросу
4
Nut, Self-Locking art. 90185-10012-00
от 725 ₽
5
Washer, Plate art. 90201-10075-00
По запросу
6
Collar art. 90387-10020-00
По запросу
7
Spring, Tension art. 90506-26014-00
По запросу
8
Hose (L60) art. 90445-197J2-00
По запросу
9
Link, Side Stand art. B7N-27315-00-00
По запросу
10
Switch, Side Stand art. BME-82566-00-00
По запросу
11
Screw art. 90149-05038-00
По запросу
12
Болт Yamaha art. 95817-10020-00
По запросу
13
Зажим Yamaha art. 90464-24230-00
По запросу
14
Bracket 2 art. BME-27442-00-00
По запросу
15
Footrest 3 art. B7N-27451-00-00
По запросу
16
Spring, Torsion art. 90508-18134-00
По запросу
17
Pin art. 91702-08040-00
По запросу
18
Шплинт Yamaha art. 91490-25020-00
По запросу
19
Bolt art. 90109-08225-00
По запросу
20
Plate 1 art. BME-27445-00-00
По запросу
21
Bolt, Hexagon Socket Button art. 90111-08093-00
По запросу
22
Bolt, Hexagon Socket Head art. 90110-08220-00
По запросу
23
Bracket 3 art. BME-27443-00-00
По запросу
24
Footrest 4 art. B7N-27461-00-00
По запросу
25
Spring, Torsion art. 90508-18135-00
По запросу
26
Pin art. 91702-08040-00
По запросу
27
Шплинт Yamaha art. 91490-25020-00
По запросу
28
Bolt art. 90109-08225-00
По запросу
29
Plate 2 art. BME-27446-00-00
По запросу
30
Bolt, Hexagon Socket Button art. 90111-08093-00
По запросу
31
Pedal, Brake art. BME-27211-00-00
По запросу
32
Bolt art. 4C8-27434-10-00
По запросу
33
Washer, Plate art. 90201-08103-00
По запросу
34
Болт Yamaha art. 92012-06012-00
По запросу
35
Spring, Tension art. 90506-18022-00
По запросу
36
Трубка Yamaha art. 90446-15386-00
от 683 ₽
37
Stop Switch Assy art. BME-82530-00-00
По запросу
38
Stay, Stop Switch art. BME-2144G-00-00
По запросу
39
Bolt, Hexagon Socket Head art. 90110-08220-00
По запросу
40
Footrest, Rear 1 art. B7N-27431-00-00
По запросу
41
Bracket 4 art. BME-2741L-00-00
По запросу
42
Пружина Yamaha art. 90501-12743-00
По запросу
43
Ball art. 93501-04011-00
По запросу
44
Washer, Special art. 5VX-27437-00-00
По запросу
45
Pin, Clevis art. 90240-08063-00
По запросу
46
Шплинт Yamaha art. 91490-25020-00
По запросу
47
Screw art. 90149-08220-00
По запросу
48
Footrest, Rear 2 art. B7N-27441-00-00
По запросу
49
Bracket 5 art. BME-2742L-00-00
По запросу
50
Пружина Yamaha art. 90501-12743-00
По запросу
51
Ball art. 93501-04011-00
По запросу
52
Washer, Special art. 5VX-27437-00-00
По запросу
53
Pin, Clevis art. 90240-08063-00
По запросу
54
Шплинт Yamaha art. 91490-25020-00
По запросу
55
Screw art. 90149-08220-00
По запросу
56
Stay, Muffler 1 art. BME-21445-00-00
По запросу
57
Stay, Muffler 2 art. B7N-21446-10-00
По запросу
58
Bolt, Flange art. 90105-10189-00
По запросу
