модель 2024 года
- Модель Tenere 700
- Код модели TENERE 700 (XTZ7RB)

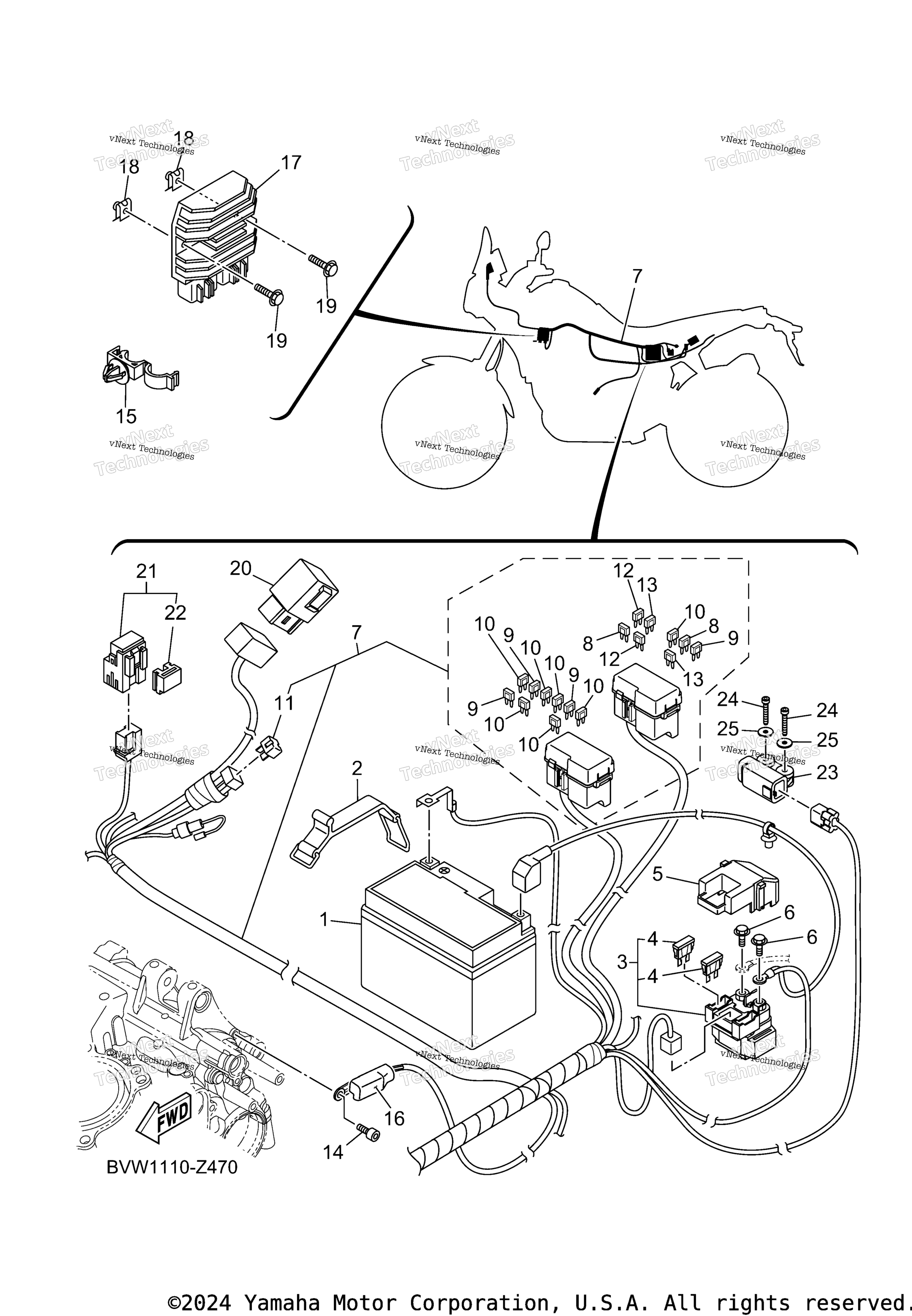

Схема электрооборудования 1 для TENERE 700 (XTZ7RB)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Ytz7s(F)) art. 5TJ-82100-01-00
По запросу
2
Band, Battery art. 4BP-82131-00-00
По запросу
3
Starter Relay Assy (Rc19-089B) art. 1XC-81940-00-00
По запросу
4
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
5
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
6
Болт Yamaha art. 95022-06008-00
от 168 ₽
7
Wire Harness Assy art. BNW-82590-10-00
По запросу
8
Предохранитель электрический 2А Yamaha art. 5JJ-82151-80-00
от 830 ₽
9
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
10
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
11
Диод электрический art. 3WP-81980-00-00
По запросу
12
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
13
. .Fuse (30A-Bl) art. 5JJ-82151-60-00
По запросу
14
Bolt art. 91380-06012-00
По запросу
15
Clamp art. 90464-17003-00
По запросу
16
Cover, Terminal art. 1WS-81916-00-00
По запросу
17
Реле-регулятор напряжения Yamaha art. 1D7-81960-10-00
По запросу
18
Nut, Spring art. 90183-060A6-00
По запросу
19
Bolt, Flange art. 90105-06148-00
По запросу
20
Relay Assy (G8r-30Y-V3) art. 5VK-81950-32-00
По запросу
21
Relay Assy (1Tp-00) art. 1TP-81950-00-00
По запросу
22
. .Holder, Relay art. 5EA-81952-00-00
По запросу
23
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
24
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
25
Washer, Plate art. 90201-04030-00
По запросу
