модель 2024 года
- Модель Tenere 700
- Код модели TENERE 700 (XTZ7RB)

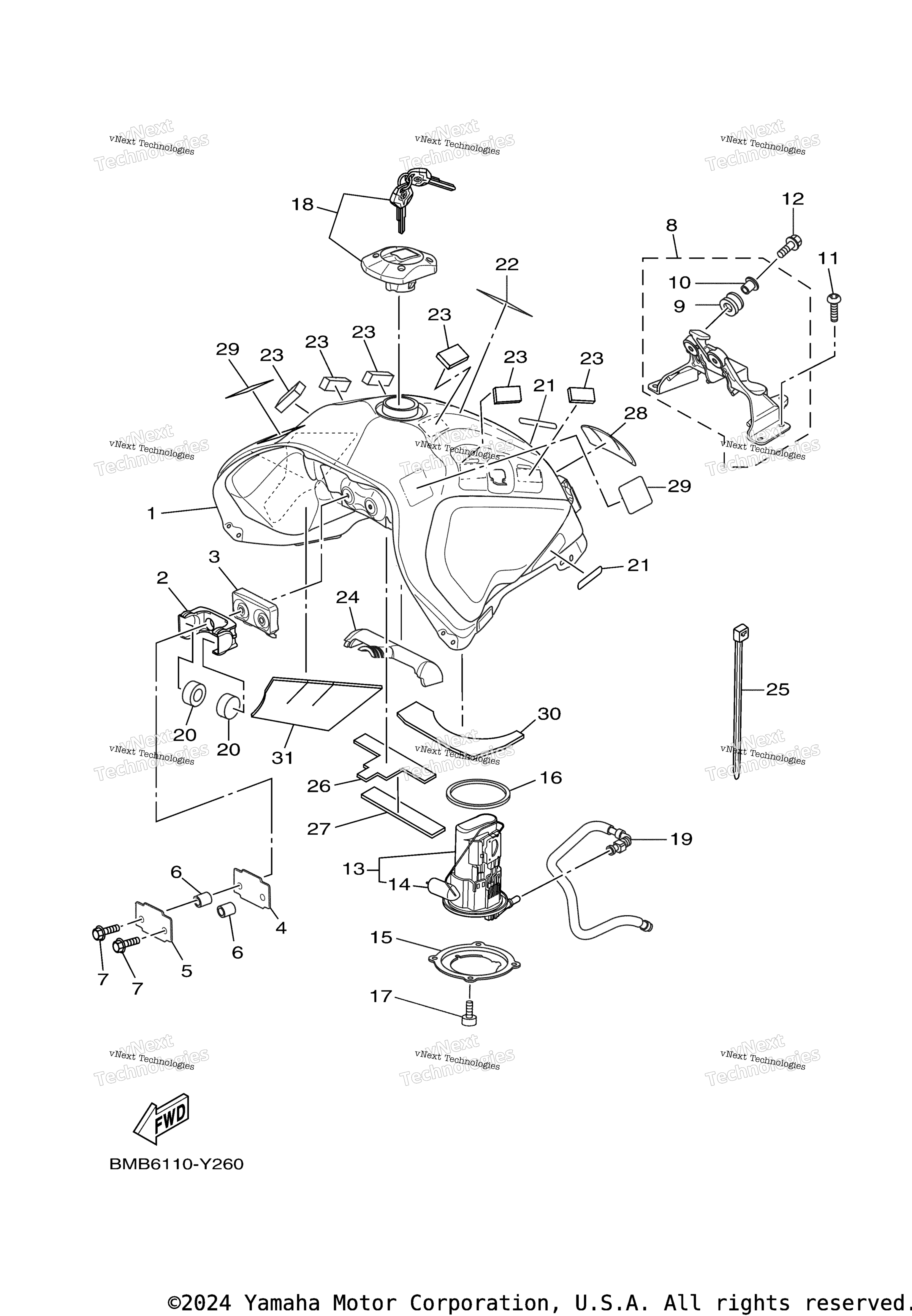

Схема топливного бака для TENERE 700 (XTZ7RB)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp MDNM6 art. BW3-24110-02-P1
По запросу
2
Bracket, Tank Fitting art. BW3-2412Y-00-00
По запросу
3
Damper, Locating 1 art. BW3-24181-00-00
По запросу
4
Damper, Locating 2 art. BW3-24182-00-00
По запросу
5
Washer, Special art. BW3-24186-00-00
По запросу
6
Collar art. 90387-06553-00
По запросу
7
Болт с фланцем art. 95817-06025-00
По запросу
8
Tank Bracket Assy 2 art. BW3-24105-01-00
По запросу
9
. .Grommet art. 90480-18018-00
По запросу
10
. Collar art. 90387-06136-00
По запросу
11
Bolt, Hexagon Socket Button art. 90111-06051-00
По запросу
12
Болт с фланцем art. 95817-06025-00
По запросу
13
Fuel Pump Comp art. BW3-13907-10-00
По запросу
14
. .Sender art. BW3-85752-10-00
По запросу
15
Bracket, Fuel Pump art. BW3-24491-00-00
По запросу
16
O-Ring art. 1RC-24486-00-00
По запросу
17
Болт Yamaha art. 91312-05010-00
от 630 ₽
18
Cap Assy art. BW3-24602-00-00
По запросу
19
Pipe, Fuel 1 art. BW3-13971-01-00
По запросу
20
Damper, Locating 1 art. 3TB-24181-00-00
По запросу
21
Hook, Side Cover 1 art. BW3-2411G-00-00
По запросу
22
Damper art. 5UM-21717-E0-00
По запросу
23
Прокладка амортизирующая Yamaha art. 90520-05025-00
от 263 ₽
24
Damper, Locating 4 art. BW3-24184-00-00
По запросу
25
Clamp art. 90464-65001-00
По запросу
26
Protector art. BW3-24595-00-00
По запросу
27
Protector art. BW3-24595-10-00
По запросу
28
Protector, Fuel Tank art. BW3-24141-00-00
По запросу
29
Seal 1 art. 3FY-21575-01-00
По запросу
30
Protector, Fuel Tank art. BEH-24141-00-00
По запросу
31
Protector, Fuel Tank art. BEH-24141-10-00
По запросу
