модель 2000 года
- Модель PANTHER 440
- Код модели PANTHER 440 (S2000PABAAUS)

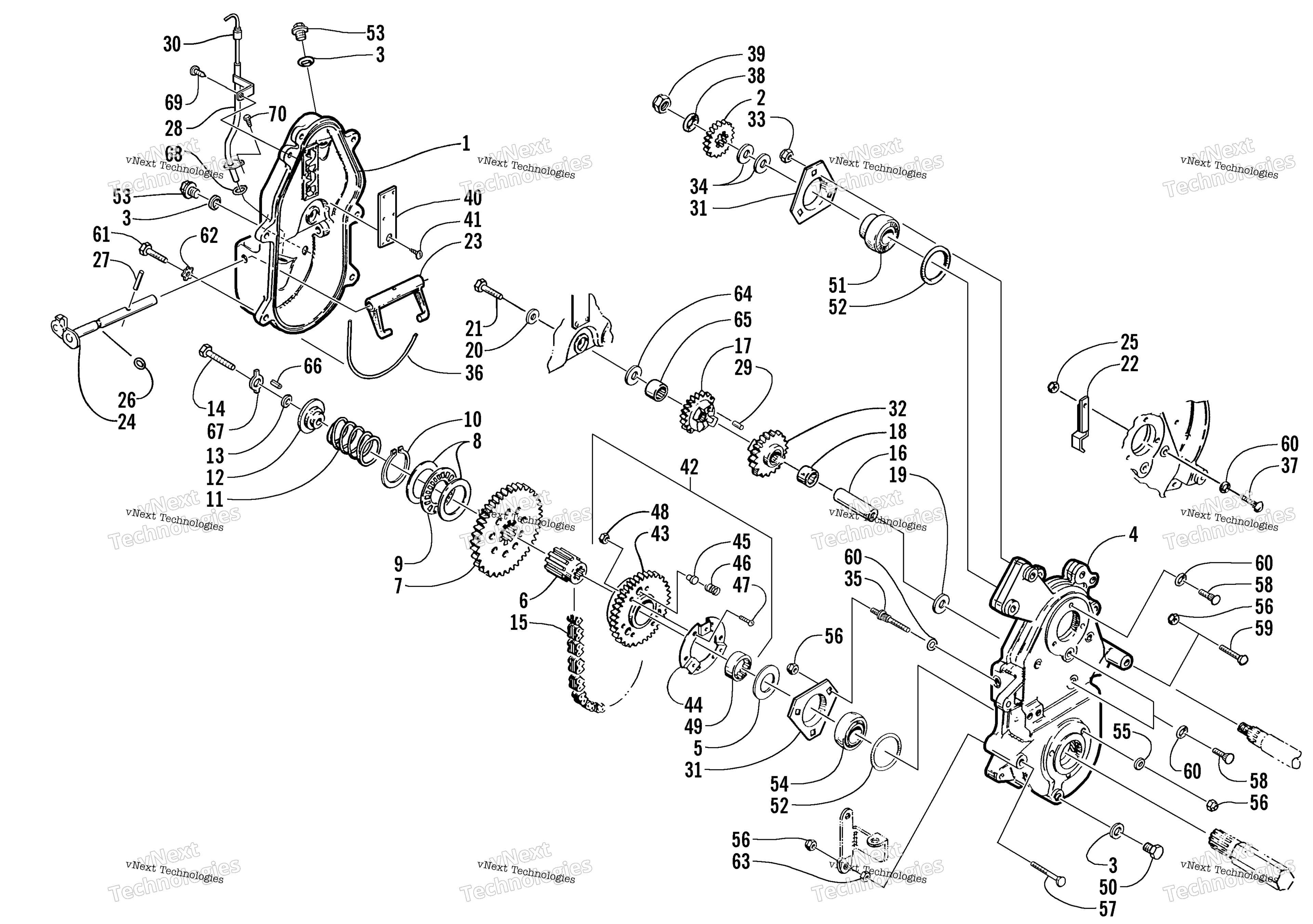

Схема привод / Reverse Dropcase узла для PANTHER 440 (S2000PABAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Dropcase - w/O-Ring - REV art. 0702-426
По запросу
2
Шестерня КПП 19 зубьев Arctic Cat art. 0602-444
По запросу
2
Шестерня КПП 18 зубьев Arctic Cat art. 0602-445
от 6 280 ₽
3
Washer, Fiber art. 0123-641
По запросу
4
DROPCASE, W/STUDS-PTD art. 0702-415
По запросу
5
Шайба Arctic Cat art. 0602-012
По запросу
6
Cover art. 1612-048
По запросу
7
Шестерня КПП 55 зубьев Arctic Cat art. 0702-048
По запросу
8
Шайба Arctic Cat art. 0602-023
По запросу
9
Подшипник Arctic Cat art. 0602-022
По запросу
10
Ring, Retaining art. 0602-024
По запросу
11
Пружина возвратная КПП Arctic Cat art. 0602-028
от 2 762 ₽
12
Втулка Arctic Cat art. 0702-372
от 3 570 ₽
13
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
14
Болт art. 8002-231
По запросу
15
Цепь КПП Цепь КПП 70 звеньев, 13 рядов Arctic Cat art. 1602-041
По запросу
16
Вал КПП Arctic Cat art. 0602-094
от 4 342 ₽
17
Шестерня КПП 19 зубьев art. 0702-366
По запросу
18
Подшипник игольчатый КПП Arctic Cat art. 0602-018
По запросу
19
Шайба Arctic Cat art. 0602-215
от 578 ₽
20
Шайба Arctic Cat art. 8050-242
По запросу
21
Болт Arctic Cat art. 8002-130
По запросу
22
Направляющая цепи Arctic Cat art. 0702-553
от 6 279 ₽
23
Вилка включения передач Arctic Cat art. 0602-085
По запросу
24
Shaft, Shift Fork art. 0702-291
По запросу
25
Гайка Arctic Cat art. 0623-122
от 221 ₽
26
Кольцо уплотнительное Arctic Cat art. 0602-021
По запросу
27
Штифт вала Arctic Cat art. 0623-542
от 263 ₽
28
Tube, Oil Level Stick art. 1602-011
По запросу
29
Палец Arctic Cat art. 0602-366
от 221 ₽
30
TUBE/ DIPSTICK-ASSY art. 1602-001
По запросу
31
Пластина Arctic Cat art. 0602-198
По запросу
32
Шестерня КПП Arctic Cat art. 0702-260
По запросу
33
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
34
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
35
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
36
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
37
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
38
Washer, Spring art. 0623-231
По запросу
39
Nut, Lock art. 0123-310
По запросу
40
Cover, Oil Vent art. 1602-151
По запросу
41
Screw, Self-Tapping art. 0623-081
По запросу
42
Шестерня планетарная КПП 39 зубьев art. 0702-170
По запросу
42
Шестерня КПП 40 зубьев Arctic Cat art. 0702-393
По запросу
44
Упорная пластина Arctic Cat art. 0602-144
По запросу
45
Палец шестерни КПП Arctic Cat art. 0602-133
от 1 943 ₽
46
Пружина Arctic Cat art. 0602-138
от 473 ₽
47
Винт 10-24X.50 Arctic Cat art. 8007-397
от 368 ₽
47
Винт Arctic Cat art. 0623-182
от 190 ₽
48
Гайка Arctic Cat art. 0123-430
от 263 ₽
49
Подшипник Arctic Cat art. 0602-016
По запросу
50
Пробка КПП с магнитом Arctic Cat art. 0602-479
По запросу
51
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
52
Уплотнительное кольцо Arctic Cat art. 0107-003
от 168 ₽
53
Plug, Drain art. 0623-293
По запросу
54
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
55
Шайба Arctic Cat art. 8050-247
По запросу
56
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
57
Bolt, Carriage art. 8011-143
По запросу
58
Болт Arctic Cat art. 0123-523
от 578 ₽
59
Screw, Cap art. 8011-139
По запросу
60
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
61
SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y art. 8002-134
По запросу
62
Шайба Arctic Cat art. 8053-242
По запросу
63
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
64
Шайба шестерни заднего хода КПП Arctic Cat art. 1602-044
По запросу
65
Подшипник Arctic Cat art. 1602-045
По запросу
66
Pin, Spring art. 8070-153
По запросу
67
Шайба Arctic Cat art. 1602-046
По запросу
68
O-Ring, Oil Level Stick Tube art. 1602-013
По запросу
69
Screw, Self-Tapping art. 0623-640
По запросу
70
Screw, Self-Tapping art. 0623-786
По запросу
