модель 2000 года
- Модель PANTHER 440
- Код модели PANTHER 440 (S2000PABAAUS)

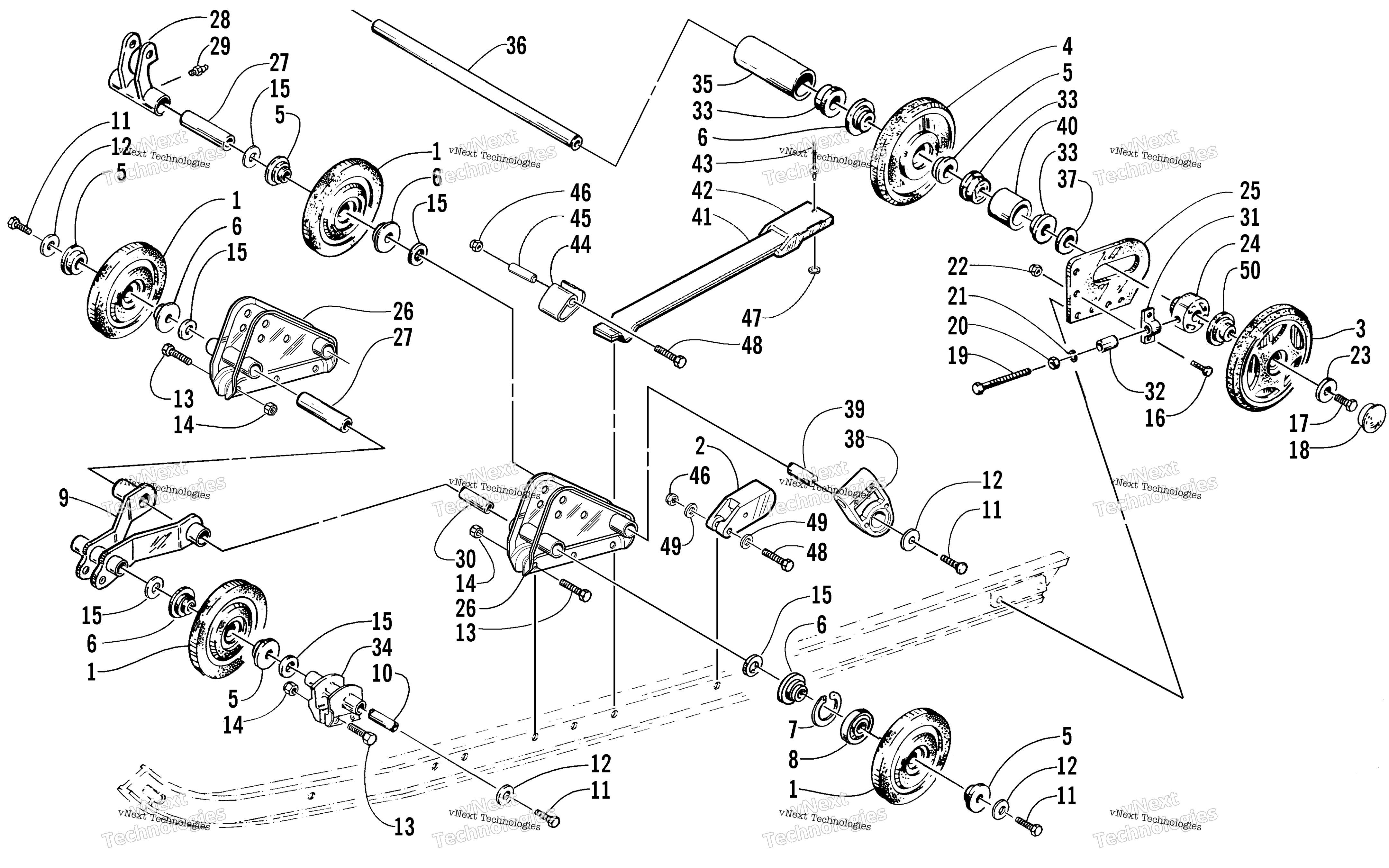

Схема задней части Suspension Axle Assembly для PANTHER 440 (S2000PABAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Ролик гусеницы 142мм X 19мм Arctic Cat art. 0114-240
По запросу
2
Block, Spring Tension art. 0604-612
По запросу
3
Wheel, Idler (inc. 7-8 and 50) art. 0604-980
По запросу
4
Wheel, Idler (inc. 2-5) (inc. 5-8) art. 0604-210
По запросу
5
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
6
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
7
Ring, Retaining art. 0123-798
По запросу
8
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
9
Bracket, Front Shock art. 0704-319
По запросу
10
Axle, Idler Wheel art. 0604-578
По запросу
11
Screw, Cap art. 8012-132
По запросу
12
Шайба Arctic Cat art. 0123-260
от 326 ₽
13
Screw, Cap art. 8002-131
По запросу
14
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
15
Washer art. 0123-439
По запросу
16
Screw, Cap art. 8002-041
По запросу
17
Screw, Cap art. 8012-223
По запросу
18
Колпачок ролика гусеницы Arctic Cat art. 0604-246
от 331 ₽
19
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
20
Гайка Arctic Cat art. 8042-486
от 263 ₽
21
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
22
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
23
Шайба .390X1.38X.134 Arctic Cat art. 0123-570
от 683 ₽
24
Втулка задней подвески Arctic Cat art. 0604-165
от 1 596 ₽
25
Housing, Rear Axle art. 1604-153
По запросу
26
Bracket, Mounting - Left art. 0704-311
По запросу
26
Bracket, Mounting - Right art. 0704-310
По запросу
27
Втулка Arctic Cat art. 0603-105
от 1 901 ₽
28
Опора заднего амортизатора Arctic Cat art. 0704-589
от 3 161 ₽
29
Fitting, Grease art. 9916-963
По запросу
30
Axle, Idler Wheel art. 0604-081
По запросу
31
Adjuster, Track art. 0604-206
По запросу
32
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
33
Bushing, Spacer - Rear Wheel art. 0604-968
По запросу
34
Bracket art. 0704-201
По запросу
35
SPACER,REAR WHEEL-PTD BLK art. 1704-466
По запросу
36
Axle, Rear art. 0604-208
По запросу
37
Шайба Arctic Cat art. 0623-220
от 420 ₽
38
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
39
Axle, Inner art. 0114-055
По запросу
40
Spacer, Rear Wheel - Outer art. 0604-712
По запросу
41
Spring, Overload - Assembly (inc. 42-44 and 47) art. 1604-448
По запросу
42
Block, Wear art. 0604-859
По запросу
43
Rivet art. 8060-411
По запросу
44
Clip, Retaining art. 0604-860
По запросу
45
Втулка металлическая Arctic Cat art. 0604-739
от 1 292 ₽
46
Nut, Hex - Thin Lock art. 8041-486
По запросу
47
Washer, Flat art. 0123-149
По запросу
48
Screw, Cap art. 8002-227
По запросу
49
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
50
INSERT,5/8 BORE X 2" (LONG) art. 1604-774
По запросу
