модель 2000 года
- Модель PANTHER 550
- Код модели PANTHER 550 (S2000PACAAUS)

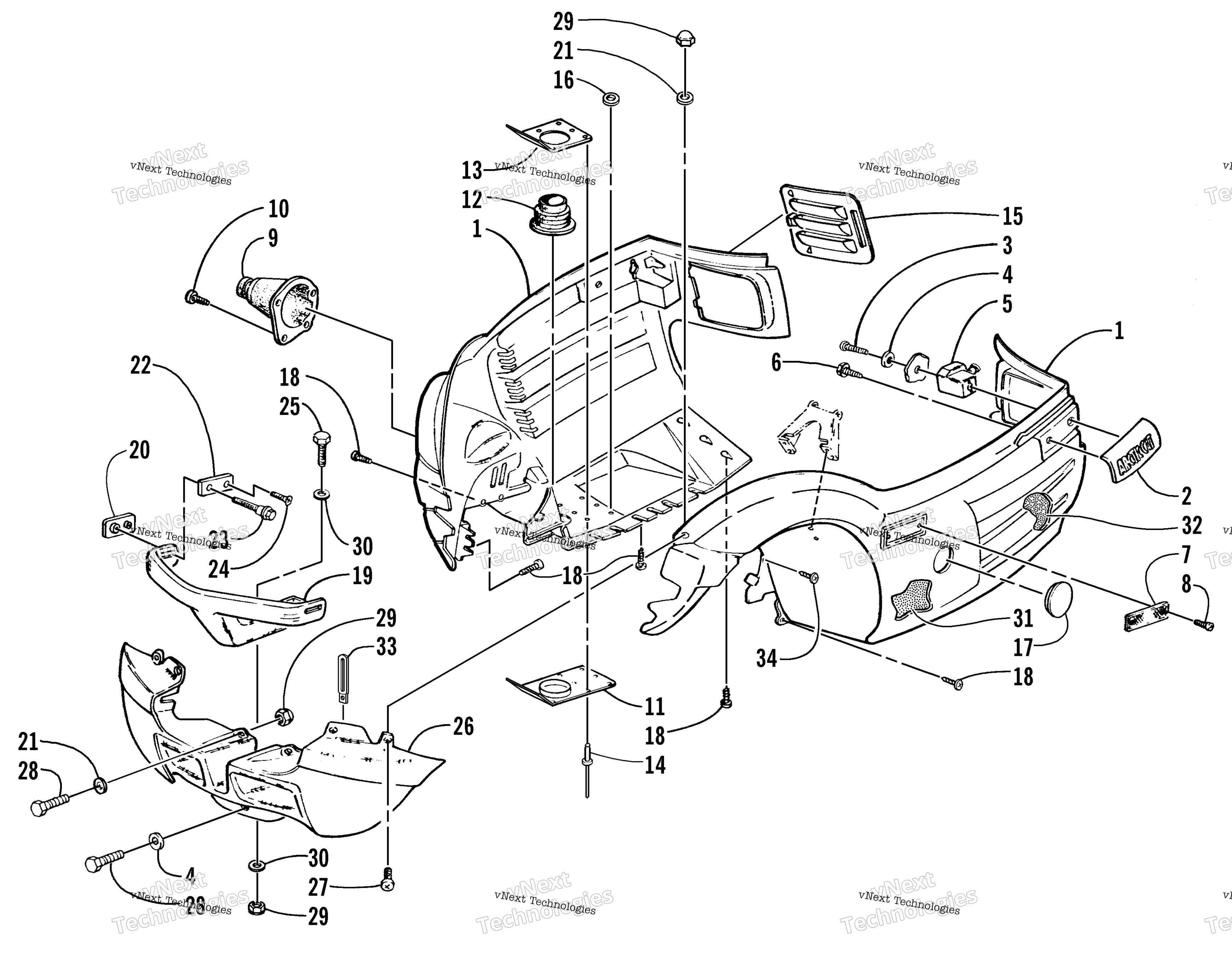

Схема Belly поддон и передний Bumper узла для PANTHER 550 (S2000PACAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Left art. 1606-179
По запросу
1
Belly Pan - Right art. 1606-522
По запросу
2
Bumper, Belly Pan - Left art. 1606-065
По запросу
2
Bumper, Belly Pan - Right art. 1606-064
По запросу
3
Screw, Self-Tapping art. 0623-647
По запросу
4
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
5
Support, Belly Pan - Right art. 1606-094
По запросу
5
Support, Belly Pan - Left art. 1606-095
По запросу
6
Screw, Self-Tapping art. 0623-301
По запросу
7
Reflector, Front Amber art. 0606-526
По запросу
8
Clip, Retaining art. 0623-269
По запросу
9
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
9
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
10
Screw, Self-Tapping art. 0623-564
По запросу
11
Ring, Exhaust Outlet - Lower art. 0612-949
По запросу
12
Boot, Exhaust art. 0612-470
По запросу
13
Ring, Exhaust Outlet - Upper art. 0612-950
По запросу
14
Клепка art. 8061-508
По запросу
15
Louver, Air-Intake - Left Black art. 1606-045
По запросу
15
Louver, Air-Intake - Right Black art. 1606-044
По запросу
16
Washer, Flat art. 0123-149
По запросу
17
Заглушка основания сиденья Arctic Cat art. 0623-600
от 473 ₽
18
Винт Arctic Cat art. 2623-164
от 368 ₽
19
Bumper, Front art. 0616-999
По запросу
20
Plate, Backing w/Inserts-Hood Hinge art. 1606-623
По запросу
21
Washer art. 8050-222
По запросу
22
Plate, Backing - Hood Hinge art. 0607-524
По запросу
23
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
24
Screw, Machine art. 0623-689
По запросу
25
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
26
Nosepiece art. 0616-998
По запросу
27
Screw, Machine art. 8017-580
По запросу
28
Screw, Cap art. 8002-041
По запросу
29
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
30
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
31
Foam, Drive Clutch art. 0617-299
По запросу
32
Foam, Driven Clutch art. 0617-300
По запросу
33
Зажим Arctic Cat art. 1623-984
По запросу
34
Screw, Self-Tapping art. 0623-700
По запросу
