модель 2000 года
- Модель PANTHER 550
- Код модели PANTHER 550 (S2000PACAAUS)

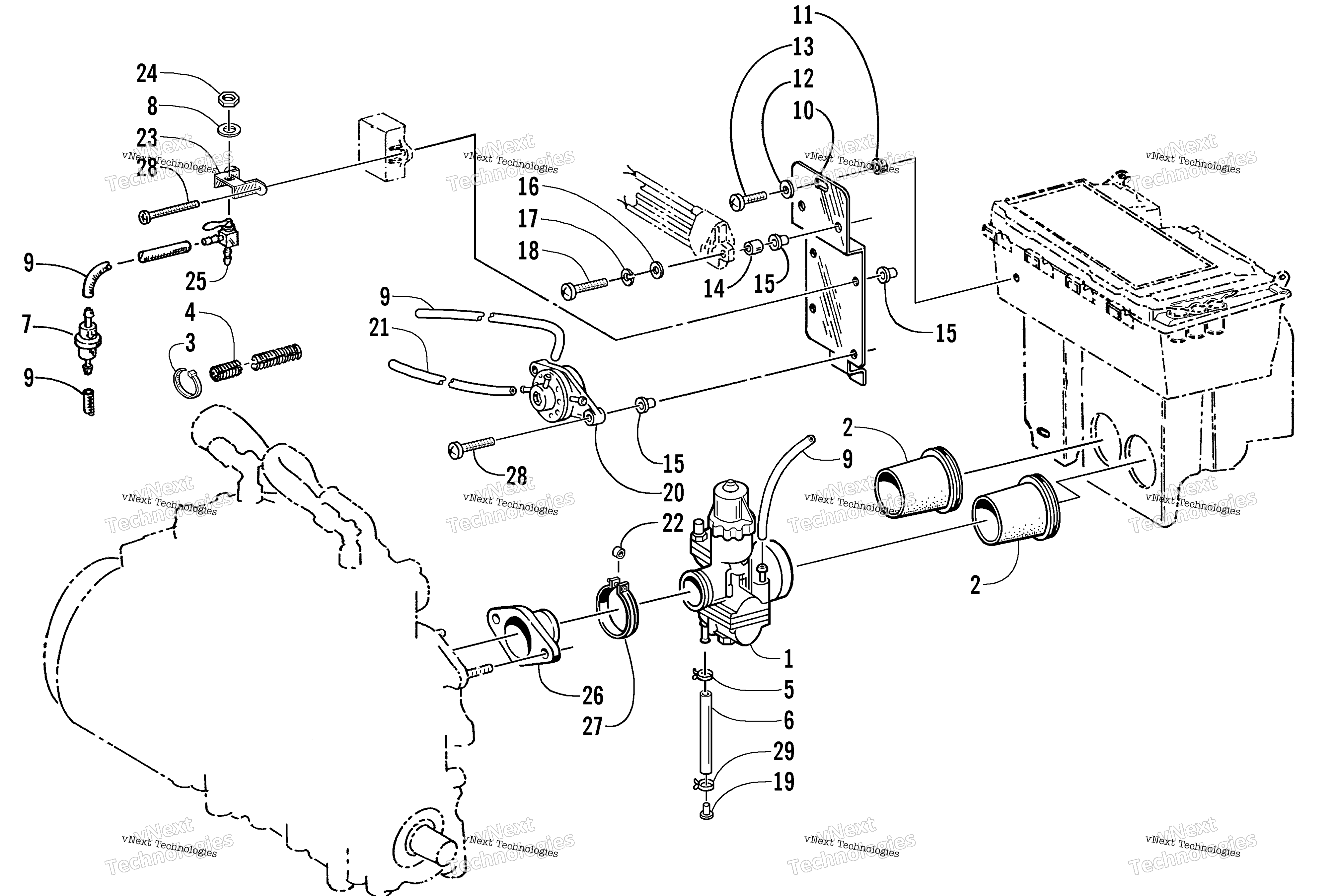

Схема карбюратора And Fuel Pump Assembly для PANTHER 550 (S2000PACAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
CARB-ASSY VM38-362 97COA/COB/PAB art. 0770-204
По запросу
2
BOOT, AIR SILENCER art. 1670-402
По запросу
3
Tie, Cable - 4 in. art. 0123-811
По запросу
4
Conduit, Flexible art. 0716-546
По запросу
5
Clamp, Hose art. 0623-652
По запросу
6
Hose, Drain - 1.5 in. art. 0610-442
По запросу
7
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
8
Washer art. 0623-288
По запросу
9
Hose, Gas - 100 ft art. 0610-017
По запросу
9
Hose, Gas Line - 25’ art. 0610-008
По запросу
10
Plate, Mounting art. 0770-310
По запросу
11
Insert, Threaded art. 0623-627
По запросу
12
Washer, Spring Lock - 1/4 .252X.487X.062 Z&Y art. 8051-212
По запросу
13
Screw, Machine art. 8017-577
По запросу
14
Spacer art. 0107-630
По запросу
15
Insert art. 0623-779
По запросу
16
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
17
Washer, Lock art. 8051-152
По запросу
18
Screw, Machine art. 0623-082
По запросу
19
Plug, Drain art. 0670-228
По запросу
20
Pump, Fuel art. 0670-311
от 6 663 ₽
Аналог
6 663 ₽
Требуется 1 шт.
21
Hose, Impulse - 25’ art. 0610-007
По запросу
22
Spacer, Clamp art. 0670-209
По запросу
23
BRKT, MTG-Fuel Shut Off art. 0770-614
По запросу
24
Nut art. 0623-287
По запросу
25
Valve, Fuel Shut-Off art. 0670-144
По запросу
26
Патрубок карбюратора Arctic Cat art. 0670-197
По запросу
27
Clamp art. 0670-199
По запросу
28
Screw, Machine art. 0623-833
По запросу
29
Clamp, Hose - Spring art. 0423-048
По запросу
